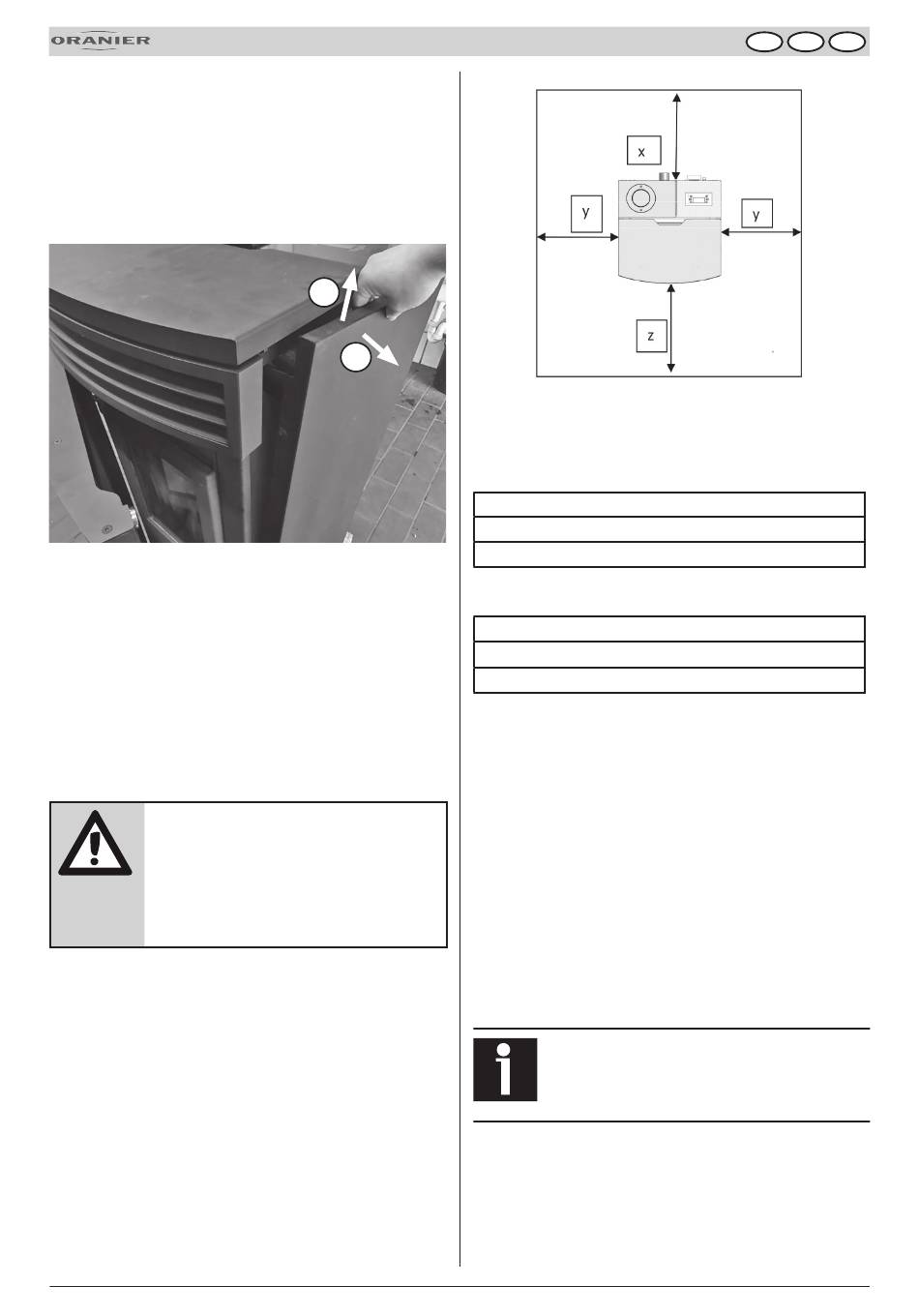

Die Seitenwand wird an der Oberkante zusätzlich von einem
Schnappverschluss gehalten.
► Ziehen Sie die Oberkante der Seitenwand etwas nach außen
(A).
► Nehmen Sie die Seitenwand vorsichtig nach oben ab (B) und
legen Sie sie auf einer weiche Unterlage ab, um Kratzer oder
andere Beschädigungen zu vermeiden.
6.3 Auswahl des Aufstellungsortes
Bei der Auswahl des Aufstellungsortes und der späteren Installation
des Gerätes ist zu beachten, dass die geforderten Mindestabstände
unbedingt eingehalten werden!
Dabei ist zu berücksichtigen, dass die angegebenen Maße auf-
grund von unvermeidbaren Fertigungstoleranzen leicht abwei-
chen können.
Dabei ist für die Anschlussmaße des Rauchrohrs ein tendenziell
größerer Toleranzbereich zu berücksichtigen.
Hinweis:
Für regelmäßige Reinigungs- und Wartungsar-
beiten ist ausreichende Bewegungsfreiheit um
das Gerät herum zu gewährleisten (➔ Kapitel
6.3.1). Ist die Bewegungsfreiheit eingeschränkt,
kann zusätzlicher Arbeitsaufwand entstehen,
der in diesem Falle zu Lasten des Kunden geht.
6.3.1 Aufstellung
Aufstellort im Aufstellungsraum:
Aus Brandschutzgründen sind rund um das Gerät Sicherheitsab-
stände festgelegt, die unbedingt eingehalten werden müssen!
► Halten Sie den Bereich der Sicherheitsabstände frei von brenn-
baren Materialien und Gegenständen, wie z.B. Teppiche,
Möbelstücke, Pflanzen o.ä.
► Der Bereich rund um die Anschlussöffnung in der Wand zum
Schornstein muss frei sein von brennbaren und temperatur-
empfindlichen Materialien.
Bedienungs- und Montageanleitung
6. Vorbereiten des Gerätes für den Betrieb
B
A
18
Neben den reinen Sicherheitsmindestabständen muss die Mög-
lichkeit gegeben sein, dass normale Reinigungs- bzw. Wartungs-
arbeiten ausgeführt werden können. Es sind daher folgende Min-
destabstände für Wartungs- und Reinigungsarbeiten einzuhalten:
Z: 90 cm im Strahlungsbereich der Scheibe
X: 25 cm Wandabstand hinten
Y: 50 cm Wandabstand seitlich
Sicherheitsmindestabstände:
Z: 70 cm im Strahlungsbereich der Scheibe
X: 20 cm Wandabstand hinten
Y: 20 cm Wandabstand seitlich
Hintere (X) und seitliche (Y) Sicherheitsmindestabstände sowie Si-
cherheitsmindestabstand im Strahlungsbereich der Sichtscheibe
sind auch auf dem Typenschild (11) des Gerätes angegeben.
Bei der Ausführung des Rauchrohres ist darauf zu achten, dass das
Rauchrohr an jeder Stelle min. 45 cm von brennbaren Gegenstän-
den oder tragenden Wänden entfernt sein muss.
Dies erfordert unter Umständen einen größeren Wandabstand des
Gerätes, als oben angegeben ist.
Die Sicherheitsmindestabstände beziehen sich auf brennbare oder
tragende Wände. Bei hochwärmegedämmten Wänden mit ei-
nem U-Wert <0,4 W/(m
·K) vergrößert sich gemäß DIN 18896 der
2
erforderliche Mindestabstand zwischen Gerät und Wand um 5 cm.
Bei Aufstellung sehr nahe an der Wand kann es zu Pyrolysespuren
an der Wand kommen.
Bei Aufstellung des Gerätes auf empfindlichen Böden
und zur zusätzlichen Geräuschentkopplung empfeh-
len wir das Aufkleben von Filzgleitern auf die höhen-
verstellbaren Gerätefüße (8).
Die exakte waagrechte Ausrichtung erfolgt durch Einstellen der 4
höhenverstellbaren Gerätefüße (8).
D
AT
CH
ORANIER Neta
