6.5 Elektrische Anschlüsse
Das Gerät ist mit der mitgelieferten Netzanschlussleitung an eine
vorschriftsmäßig installierte Netzsteckdose anzuschließen und mit
Netzspannung zu versorgen.
Die Leiterplatte der Steuerelektronik verfügt im äußeren Bereich,
der nach Öffnen der Serviceöffnung sichtbar wird, über grüne
Klemmleisten.
Diese Klemmleisten können zum Anschluss externer Geräte die-
nen, z.B. die Option „Externe Anforderung".
Bedienungs- und Montageanleitung
6. Vorbereiten des Gerätes für den Betrieb
20
6.5.1 Anschluss „Externe Anforderung"
Dabei handelt es sich um einen potenzialfreien Schalteingang,
mit dem das Gerät gestartet und in den Ausbrand versetzt werden
kann.
Dieser potenzialfreie Schalteingang lässt das Gerät beim
Schließen des Kontakts starten. Wird der Kontakt geöffnet, geht
das Gerät in den Ausbrand und anschließend in den Zustand Aus.
Das Gerät lässt sich dabei, unabhängig vom Zustand des Schalt-
eingangs, wie gewohnt über das Bedienteil (22) (➔ Kapitel 7.1)
schalten.
Das Gerät wird von dem Schalteingang nicht blockiert.
► Um einen potenzialfreien Schaltkontakt elektrisch an den
potenzialfreien Schalteingang anzuschließen, muss die Ge-
räterückwand entfernt werden.
Bei abgenommenen Verkleidungsteilen liegen
stromführende Geräteteile frei:
► Vor jedem Öff nen der Geräteverkleidung
ist das Gerät unbedingt vom Stromnetz
zu trennen.
Arbeiten an stromführenden Teilen dürfen
nur von autorisiertem Fachpersonal ausge-
führt werden.

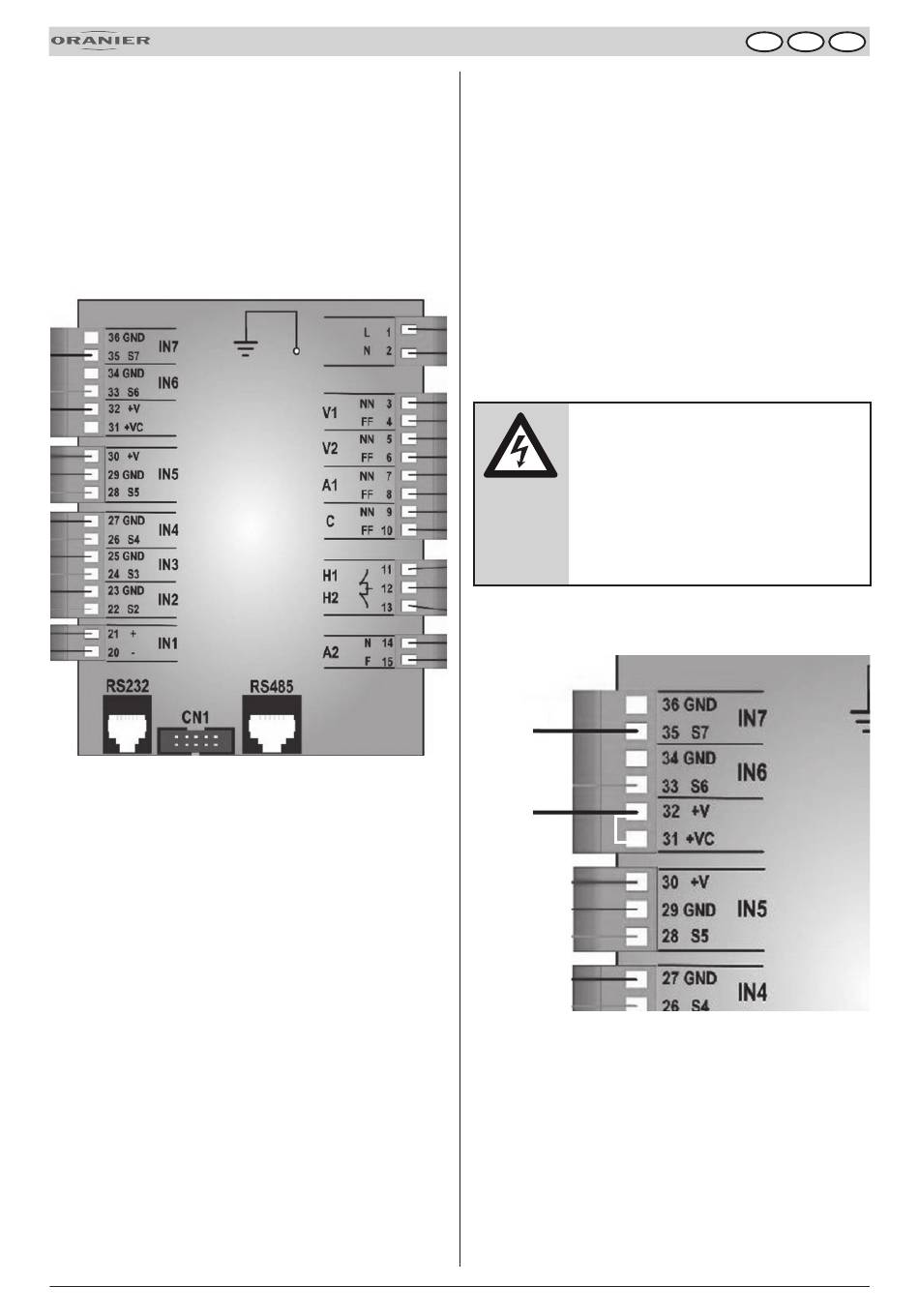

Es wird die Steuerelektronik sichtbar. Der Anschluss erfolgt an die
5-polige grüne Klemmleiste an Pin 35 und 32:
Anschlüsse
„Externe
Anforderung"
Pin 35
Pin 32
► Sollte zwischen Pin 35 und 36 eine Drahtbrücke gesetzt sein,
ist diese zu entfernen.
