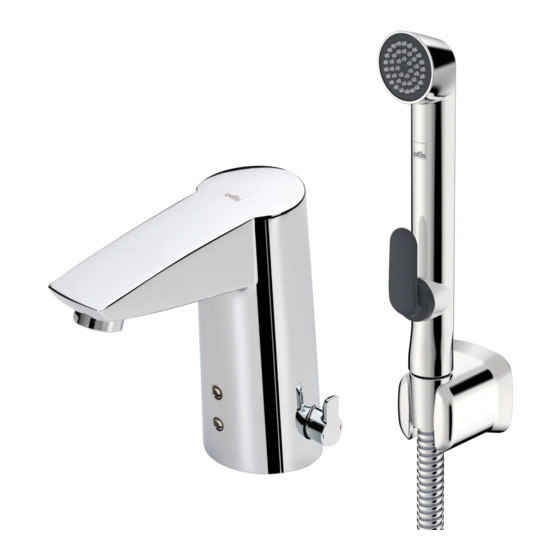

Oras Cubista 2826F Installations- Und Wartungshandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Oras Cubista 2826F
Inhaltszusammenfassung für Oras Cubista 2826F
- Seite 1 Installation and Maintenance Guide Oras Cubista...
- Seite 3 ”Important notes on Oras products”. ES Gracias por seleccionar un producto de Oras. Esta guía de instalación y de mantenimiento le dará a conocer la instalación, las funciones y el uso de la grifería. Por favor, lea la guía cuidadosamente antes de la instalación, y téngala a mano para cualquier mantenimiento que tuviera que realizar en un futuro potencial.
- Seite 4 „Svarīgi norādījumi par Oras jaucējkrānu apkopi”. NL Dank u wel voor het kiezen van een Oras product. Deze installatie- en onderhoudsgids zal u de weg wijzen voor installatie, functies en gebruik van de kraan. Gelieve de handleiding aandachtig te lezen alvorens installatie, en houdt het bij de hand voor toekomstig onderhoud.
-
Seite 5: Inhaltsverzeichnis
Contents CZ Obsah ES Contenidos LT Turinys PL Spis treści DE Inhaltsübersicht FI Sisällysluettelo LV Saturs RO Cuprins DK Indholdsfortegnelse FR Sommaire NL Inhoud RU Coдержание EE Sisukord IT Indice NO Innhold SE Innehållsförteckning SK Obsah Technical data ............6-11 Installation ............ - Seite 6 2801 EN 817 I (ISO 3822) 50 - 1000 kPa 0.2 l/s (300 kPa) 75 kPa (0.1 l/s) max. +80°C ø 33 - 35 ø 63 ø10 STF VTT-RTH-04951-08 G 1 1/4 VA 1.42/17872 Sintef Nr. 1322 2801F EN 817 I (ISO 3822) 50 - 1000 kPa 0.18 l/s (300 kPa)
- Seite 7 2805 EN 817 I (ISO 3822) 50 - 1000 kPa 0.2 l/s (300 kPa) 70 kPa (0.1 l/s) ø 33 - 35 max. +80°C ø 63 ø10 G 1 1/4 STF VTT-RTH-04951-08 VA 1.42/17872 Sintef Nr. 1322 2805F EN 817 I (ISO 3822) 50 - 1000 kPa 0.19 l/s (300 kPa)
- Seite 8 2804 EN 817 I (ISO 3822) 50 - 1000 kPa 0.2 l/s (300 kPa) ø 33 - 35 70 kPa (0.1 l/s) ø 63 max. +80°C ø10 G 1 1/4 STF VTT-RTH-04951-08 VA 1.42/17873 Sintef Nr. 1322 2804F EN 817 I (ISO 3822) 50 - 1000 kPa ø...
- Seite 9 2808F EN 817 I (ISO 3822) 50 - 1000 kPa 0.13 l/s (300 kPa) ø 33 - 35 165 kPa (0.1 l/s) max. +80°C ø 63 G 1/2 G 3/8 G 1 1/4 2810 EN 817 I (ISO 3822) 50 - 1000 kPa 0.2 l/s (300 kPa) ø...
- Seite 10 2812 EN 817 I (ISO 3822) 50 - 1000 kPa 0.14 l/s (300 kPa) 140 kPa (0.1 l/s) ø 33 - 35 max. +80°C G 1/2 ø10 STF VTT-RTH-04951-08 VA 1.42/17873 Sintef Nr. 1322 2812F EN 817 I (ISO 3822) 50 - 1000 kPa 0.13 l/s (300 kPa) 165 kPa (0.1 l/s)
- Seite 11 ø 63 90 kPa (0.1 l/s) max. +80°C G 3/8 G 1 1/4 2410F EN 817 I (ISO 3822) Oras lab. 50 - 1000 kPa ø 33 - 35 0.083 l/s (300 kPa) (with flow controller) max. +80°C G 3/8 2412F EN 817 I (ISO 3822) Oras lab.
-
Seite 12: Installation
Installation CZ Montáž FI Asennus RO Instalare LV Montāža DE Montage RU Установка FR Installation NL Installatie DK Installation SE Installation IT Montaggio NO Montering EE Paigaldus PL Instalacja SK Inštalácia LT Montavimas ES Montaje max 30 Installation/Operation PL Instalacja/Działanie CZ Montáž/Funkce FR Installation/Utilisation RO Instalare /Funcţionare... -
Seite 13: Spare Parts
Rinsing CZ Vypláchnutí ES Aclarar LT Praplovimas PL Płukania DE Spülen FI Huuhtelu LV Skalošana RO Spălarea DK Gennemskyldning FR Rinçage NL Spoelen RU Промывка EE Loputama IT Spurgo NO Rengjøring SE Renspolning SK Vypláchnutie Spare parts CZ Náhradní díly FI Varaosat LV Rezerves daļas RO Piese de schimb... - Seite 14 2814F EN 15091 I (ISO 3822) 100 - 1000 kPa ø 34 -37 0.1 l/s (300 kPa) (with flow controller) 200 kPa (0.1 l/s) max. +70°C G 3/8 STF VTT-RTH-00002-10 VA 1.42/19220 Sintef Nr. 1534 2816F EN 15091 I (ISO 3822) 100 - 1000 kPa 0.1 l/s (300 kPa) (with flow controller) ø...
- Seite 15 15 (52)
- Seite 16 2824F EN 15091 I (ISO 3822) 100 - 1000 kPa ø 34 -37 0.1 l/s (300 kPa) (with flow controller) 200 kPa (0.1 l/s) max. +70°C G 3/8 2826F EN 15091 I (ISO 3822) 100 - 1000 kPa 0.1 l/s (300 kPa) (with flow controller) ø...
- Seite 17 17 (52)
-
Seite 18: Installation
Требования к источнику тока: Выход источника тока защищен от короткого замыкания Krav på matningsdon: Utspänningen skall vara kortslutningssäker Požiadavka na napájanie: Výstup napájania musí byť chránený voči skratu. 2824F/2826F 1..5 Oras 199275 12 VDC 230 VAC A - A 2 x > = 0.5 mm... - Seite 19 Installation RO Instalare CZ Montáž FI Asennus LV Montāža DE Montage FR Installation RU Установка NL Installatie DK Installation IT Montaggio SE Installation NO Montering EE Paigaldus PL Instalacja SK Inštalácia LT Montavimas ES Montaje 2814F 2816F SW 19 SW 19 Cold Cold 2824F/2826F...
- Seite 20 Operation CZ Funkce ES Servicio LT Veikimo principas PL Działanie DE Funktion FI Toiminta LV Darbības princips RO Funcţionare DK Betjening FR Utilisation NL Bediening RU Принцип действия EE Toimimine IT Funzionamento NO Funksjon SE Funktion SK Prevádzka Cold Automatic 2814F/2824F Automatic 2816F/2826F...
-
Seite 21: Changing The Battery
Cleaning cover CZ Čistící kryt LV Tīrīšanas vāks DE Reinigungsabdeckung NL Afdekkapje om het schoonmaken te DK Rengøringskappe vergemakkelijken EE Puhastuskaitse NO Rengjøringsdeksel ES Copertura per le pulizie PL Osłona sensora FI Siivoussuoja RO Mască de curăţire FR Cache sensor RU Защитное... - Seite 22 Cleaning/changing the litter filters CZ Čištění/Výměna filtrů LV Dubļu filtru tīrīšana/maiņa DE Reinigung/Wechsel der Filter NL Reinigen/veranderen van de filters DK Rensning/udskiftning af filtre NO Rensing/bytting av filter EE Prügipüüduri puhastamine/vahetamine PL Czyszczenie/wymiana filtra ES Limpieza/cambio de los filtros RO Curăţirea/înlocuirea filtrelor FI Roskasiivilöiden puhdistaminen/vaihtaminen RU Очистка...
-
Seite 23: Spare Parts
Spare parts CZ Náhradní díly LV Rezerves daļas FI Varaosat RO Piese de schimb DE Ersatzteile NL Reserve-onderdelen FR Pièces détachées RU Запасные части DK Reservedele NO Reservedeler IT Pezzi di ricambio SE Reservdelar EE Varuosad LT Atsarginės dalys PL Części zamienne SK Náhradné... - Seite 24 Spare parts CZ Náhradní díly FI Varaosat LV Rezerves daļas RO Piese de schimb DE Ersatzteile FR Pièces détachées NL Reserve-onderdelen RU Запасные части DK Reservedele NO Reservedeler IT Pezzi di ricambio SE Reservdelar EE Varuosad PL Części zamienne LT Atsarginės dalys SK Náhradné...
- Seite 25 G 1/2 VA 1.42/17876 G 3/8 Sintef Nr. 1323 2438F EN 817 50 - 1000 kPa I (ISO 3822) Oras lab. ø 23 0.083 l/s (300 kPa) (with flow controller) max. +80°C ø 34 - 37 G 3/8 25 (52)
-
Seite 26: Technical Data
2439F EN 817 50 - 1000 kPa ø 23 I (ISO 3822) Oras lab. 0.083 l/s (300 kPa) (with flow controller) max. +80°C ø 34 - 37 G 1/2 G 3/8 Technical data CZ Technická data FI Tekniset tiedot LV Tehniskie dati... - Seite 27 Operation CZ Funkce ES Servicio LT Veikimo principas PL Działanie DE Funktion FI Toiminta LV Darbības princips RO Funcţionare DK Betjening FR Utilisation NL Bediening RU Принцип действия EE Toimimine IT Funzionamento NO Funksjon SE Funktion SK Prevádzka cold push on 3 h automatic off/push off push 5 s...
-
Seite 28: Installation
Installation RO Instalare CZ Montáž FI Asennus LV Montāža DE Montage FR Installation RU Установка NL Installatie DK Installation IT Montaggio SE Installation NO Montering EE Paigaldus PL Instalacja SK Inštalácia LT Montavimas ES Montaje 2838F max 40 158 893 ( max 70 ) 2839F max 40... - Seite 29 Changing the battery CZ Výměna baterie LV Baterijas maiņa DE Wechsel der Batterie NL Batterij vervangen DK Udskiftning af batteri NO Bytting av batteri EE Patarei vahetamine PL Wymiana baterii zasilającej ES Cambiar la batería RO Înlocuirea bateriei electrice FI Pariston vaihto RU Замена...
- Seite 30 To change the cartridge CZ Výména kartuše LV Regulēšanas mehānisma kasetes maiņa DE Ein- und Ausbau der Kartusche NL Vervangen van het keramische binnenwerk DK Udskiftning af reguleringskassette (unit) NO Skifting av kassett EE Seadeosa vahetus PL Wymiana modułu sterującego ES Montaje del cartucho RO Înlocuirea cartuşului FI Säätöosan vaihto...
-
Seite 31: Spare Parts
Spare parts CZ Náhradní díly LV Rezerves daļas FI Varaosat RO Piese de schimb DE Ersatzteile NL Reserve-onderdelen FR Pièces détachées RU Запасные части DK Reservedele NO Reservedeler IT Pezzi di ricambio SE Reservdelar EE Varuosad LT Atsarginės dalys PL Części zamienne SK Náhradné... - Seite 32 2870 EN 1111 I (ISO 3822) 150±3 100 - 1000 kPa 0.27 l/s (300 kPa) 165 kPa (0.2 l/s) max. +80°C G 1/2 STF VTT-RTH-04949-08 VA 1.43/17874 Sintef Nr. 1324 2870U EN 1111 I (ISO 3822) 150±15 100 - 1000 kPa 0.27 l/s (300 kPa) 165 kPa (0.2 l/s) max.
- Seite 33 2875 EN 1111 II (ISO 3822) 100 - 1000 kPa 150±3 0.3 l/s (300 kPa), 290 kPa (0.3 l/s) 0.27 l/s (300 kPa), 175 kPa (0.2 l/s) max. +80°C STF VTT-RTH-04949-08 VA 1.43/17874 Sintef Nr. 1324 2875U EN 1111 I (ISO 3822) 100 - 1000 kPa 0.3 l/s (300 kPa), 290 kPa (0.3 l/s) 0.27 l/s (300 kPa), 175 kPa (0.2 l/s)
-
Seite 34: Installation
2470 EN 1111 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.12 l/s (300 kPa) (with flow controller) max. +80°C 150±3 G 1/2 Installation RO Instalare CZ Montáž FI Asennus LV Montāža RU Установка DE Montage FR Installation NL Installatie... - Seite 35 Operation CZ Funkce ES Servicio LT Veikimo principas PL Działanie DE Funktion FI Toiminta LV Darbības princips RO Funcţionare DK Betjening FR Utilisation NL Bediening RU Принцип действия EE Toimimine IT Funzionamento NO Funksjon SE Funktion SK Prevádzka open cold 38°...
- Seite 36 Cleaning/changing the litter filters CZ Čištění/Výměna filtrů LV Dubļu filtru tīrīšana/maiņa DE Reinigung/Wechsel der Filter NL Reinigen/veranderen van de filters DK Rensning/udskiftning af filtre NO Rensing/bytting av filter EE Prügipüüduri puhastamine/vahetamine PL Czyszczenie/wymiana filtra ES Limpieza/cambio de los filtros RO Curăţirea/înlocuirea filtrelor FI Roskasiivilöiden puhdistaminen/vaihtaminen RU Очистка...
-
Seite 37: Spare Parts
Changing the operating valve CZ Výměna pracovního ventilu LT Vandens srauto reguliavimo ventilio pakeitimas DE Auswechseln der keramischen Oberteile LV Ûdens plūsmas ventiļa maiņa DK Udskiftning af topstykker NL Vervangen van de werkingsklep EE Seadeventiili vahetus NO Bytting av overdel ES Recambio del cartucho del monoblock PL Wymiana zaworu regulacyjnego FI Käyttöventtiilin vaihto... - Seite 38 Spare parts CZ Náhradní díly LV Rezerves daļas FI Varaosat RO Piese de schimb DE Ersatzteile FR Pièces détachées NL Reserve-onderdelen RU Запасные части DK Reservedele IT Pezzi di ricambio NO Reservedeler SE Reservdelar EE Varuosad LT Atsarginės dalys PL Części zamienne SK Náhradné...
- Seite 39 7127 EN 1111 88 max II (ISO 3822) 100 - 1000 kPa 58 min 0.27 l/s (300 kPa) G 1/2 165 kPa (0.2 l/s) 0.21 l/s (300 kPa) Eco-flow max. +80°C G 1/2 G 1/2 KIWA K13876/03 SVGW 0803 5321 7128 EN 1111 88 max...
- Seite 40 7117 EN 1111 I (ISO 3822) 100 - 1000 kPa 88 max 0.27 l/s (300 kPa) 58 min 165 kPa (0.2 l/s) ø 15 0.21 l/s (300 kPa) Eco-flow ø 25 max. +80°C ø 28 ø 15 ø 15 STF VTT-RTH-00101-11 VA 1.43/17988 7118 EN 1111...
- Seite 41 Rinsing CZ Vypláchnutí ES Aclarar LT Praplovimas PL Płukania DE Spülen FI Huuhtelu LV Skalošana RO Spălarea DK Gennemskyldning FR Rinçage NL Spoelen RU Промывка EE Loputama IT Spurgo NO Rengjøring SE Renspolning SK Vypláchnutie 10 mm 188031 Operation CZ Funkce ES Servicio LT Veikimo principas PL Działanie...
-
Seite 42: Installation
Installation RO Instalare CZ Montáž FI Asennus LV Montāža DE Montage FR Installation RU Установка NL Installatie DK Installation IT Montaggio SE Installation NO Montering EE Paigaldus PL Instalacja SK Inštalácia LT Montavimas ES Montaje 2887 2,5 mm 2888 2,5 mm 2,5mm 42 (52) - Seite 43 SERVICE 1: Temperature adjustment CZ Regulátor teploty LT Temperatkūros reguliavimas DE Temperatureinstellung am Montageort LV Temperatūras iestādīšana DK Justering af temperaturen på installationsstedet NL Temperatuursinstelling EE Temperatuuri seadmine vajadusel NO Justering av temperaturen ved sperreknappens ES Ajuste de la temperatura en el lugar de montaje PL Regulacja temperatury FI Lämpötilan säätö...
- Seite 44 Changing the operating valve CZ Výměna pracovního ventilu LT Vandens srauto reguliavimo ventilio pakeitimas DE Auswechseln der keramischen Oberteile LV Ûdens plūsmas ventiļa maiņa DK Udskiftning af topstykker NL Vervangen van de werkingsklep EE Seadeventiili vahetus NO Bytting av overdel ES Recambio del cartucho del monoblock PL Wymiana zaworu regulacyjnego FI Käyttöventtiilin vaihto...
- Seite 45 Cleaning/changing the litter filters CZ Čištění/Výměna filtrů LV Dubļu filtru tīrīšana/maiņa DE Reinigung/Wechsel der Filter NL Reinigen/veranderen van de filters DK Rensning/udskiftning af filtre NO Rensing/bytting av filter EE Prügipüüduri puhastamine/vahetamine PL Czyszczenie/wymiana filtra ES Limpieza/cambio de los filtros RO Curăţirea/înlocuirea filtrelor FI Roskasiivilöiden puhdistaminen/vaihtaminen RU Очистка...
-
Seite 46: Spare Parts
Spare parts CZ Náhradní díly FI Varaosat LV Rezerves daļas RO Piese de schimb DE Ersatzteile FR Pièces détachées NL Reserve-onderdelen RU Запасные части DK Reservedele NO Reservedeler IT Pezzi di ricambio SE Reservdelar EE Varuosad PL Części zamienne LT Atsarginės dalys SK Náhradné... - Seite 47 Installation CZ Montáž RO Instalare FI Asennus LV Montāža RU Установка DE Montage FR Installation NL Installatie SE Installation DK Installation IT Montaggio NO Montering EE Paigaldus PL Instalacja SK Inštalácia LT Montavimas ES Montaje 221250 min x 5 47 (52)
- Seite 48 48 (52)
- Seite 49 49 (52)
- Seite 50 50 (52)
- Seite 52 Europe. Oras is entirely owned by a family company Oras Invest. All Oras faucets are produced in Europe, in the company’s two factories located in Rauma, Finland and Olesno, Poland.
