Elektrischer Anschluss

Der elektrische Anschluss darf nur durch autorisiertes Fach-
personal erfolgen. Stellen Sie sicher, dass der Schalter vor
Öffnen des Deckels spannungsfrei ist.

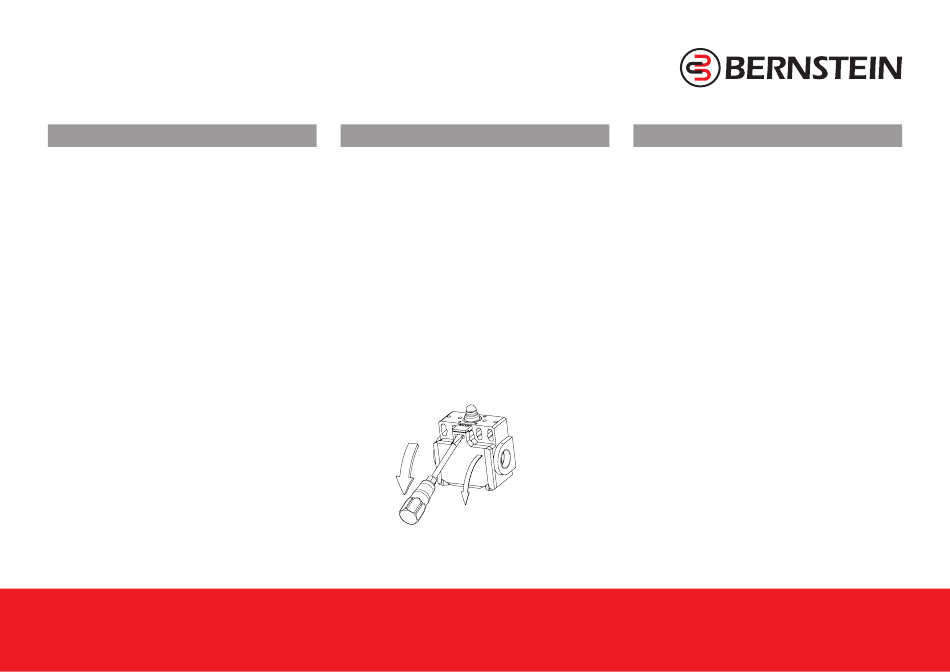

Das Öffnen des Deckels erfolgt mittels Schraubendreher. Gege-
benenfalls ist vorher eine Deckelschraube zu lösen.
Das Anzugsdrehmoment der elektrischen Kontakte mit M3,5
Schraubanschlüssen ist 0,8 Nm.
Das Anzugsdrehmoment der elektrischen Kontakte mit M3
Schraubanschlüssen ist 0,6 Nm.
Der Anschluss muss als Litze mit Aderendhülse oder eindrähtig
mit den Leiterquerschnitten 0,5 – 1,5mm² erfolgen.
Das Anzugsdrehmoment einer Deckelschraube ist 0,45 bis
0,55 Nm.
Betriebs- und Montageanleitung / Installation and Operating Instructions / Instructions de service et de montage
BERNSTEIN AG . Hans-Bernstein-Straße 1 . 32457 Porta Westfalica . www.bernstein.eu BERNSTEIN AG . Hans-Bernstein-Straße 1 . 32457 Porta Westfalica . www.bernstein.eu

Electrical connection

Electrical connection should only be carried out by authorised
technical personnel. Make sure that the switch is de-energised
before opening the cover.
The cover is opened by using a flat blade screwdriver. If
necessary, a cover screw must be loosened beforehand.
The tightening torque of electrical contacts with M3.5 threaded
connections is 0.8 Nm.
The tightening torque of electrical contacts with M3 threaded
connections is 0.6 Nm.
The connection must be made as a braided wire with ferrule or
as a single wire with a conductor cross-section of 0.5-1.5 mm².
The tightening torque of a cover screw is 0.45 to 0.55 Nm.
Raccordement électrique
Uniquement un personnel spécialisé agréé est autorisé à
procéder au branchement électrique. Assurez-vous avant
l'ouverture du couvercle que l'interrupteur est hors tension.
Utiliser un tournevis pour ouvrir le couvercle. Si nécessaire,
desserrer au préalable une vis de couverture.
Le couple de serrage des contacts électriques avec raccords à
vis M3,5 est de 0,8 Nm.
Le couple de serrage des contacts électriques avec raccords à
vis M3 est de 0,6 Nm.
Le raccordement doit se faire comme toron avec embout ou en
un fil avec les sections de conducteur 0,5 – 1,5 mm².
Le couple de serrage d'une vis de couvercle est 0,45 à 0,55 Nm.
