Aufbau der Klemmvorrichtung
Die Klemmvorrichtung für schrägdurchstrahlte Rohre besteht aus
den im "Lieferumfang" dargestellten Teilen, der Klemmvorrich-
tung für Rohre von 50-220mm Durchmesser und den Befesti-
gungsbügeln (je nach Szintillator-Typ).

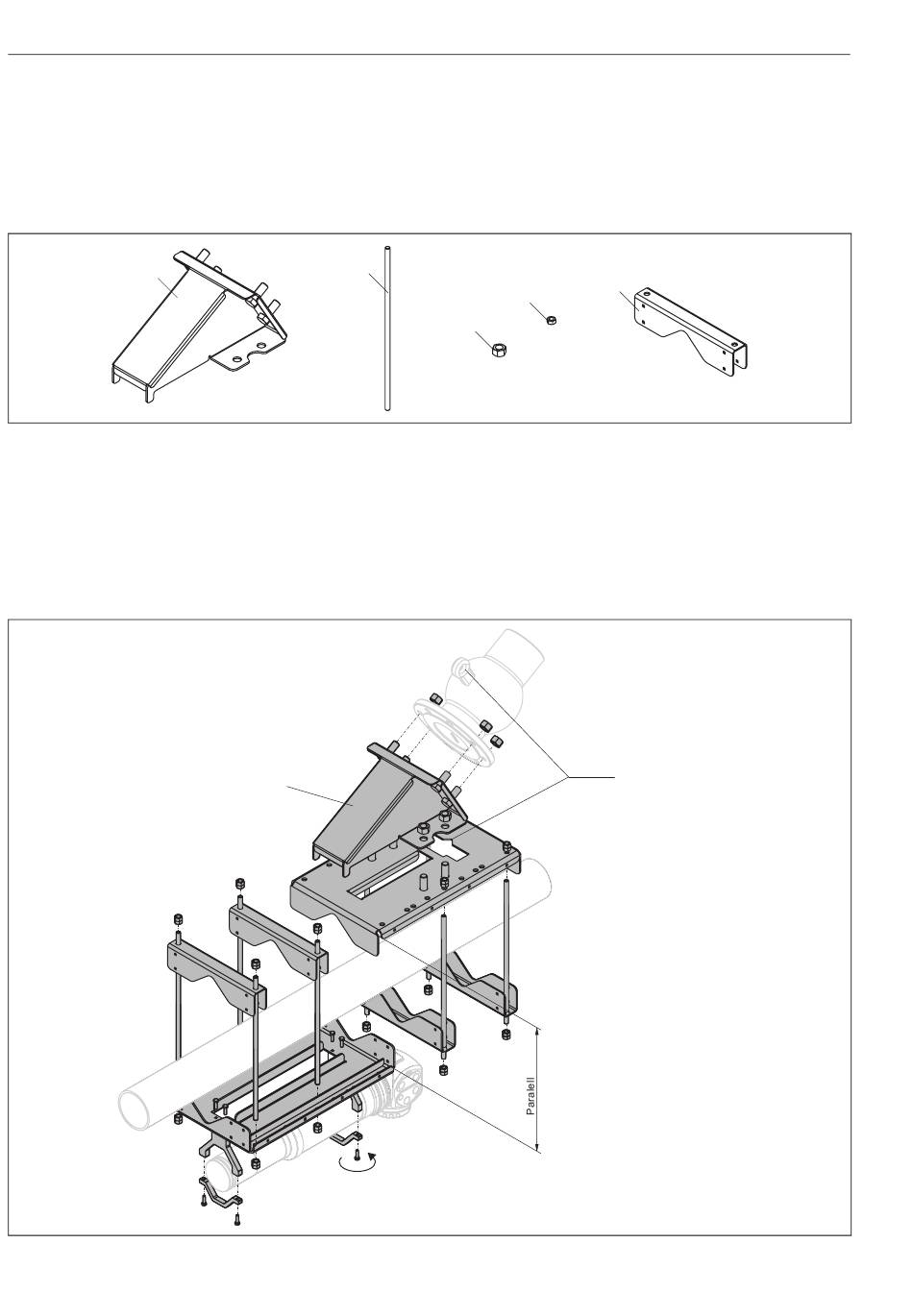

Lieferumfang
1x
Montage
Montieren Sie zuerst die Klemmvorrichtung, dann den Strahlen-
schutzbehälter und den FMG60. Um Verletzungen zu vermei-
den kürzen Sie eventuell überstehende Gewindestangen.
Bei der Montage ist zu berücksichtigen:
• »Abstand A der Grundplatten« auf Seite 3,
• »Montageposition des Gammapilot M FMG60« auf Seite 4
und
• Montagelage der Teile (siehe folgende Zeichnung).
Position Strahlerkasten / position emitter box
2
Parts of the clamping device
The clamping device for diagonally irradiated pipes consists of the
parts as shown in the "Scope of delivery", the clamping device for
pipes with a diameter of 50-220mm and the retainers (depending
on the type of scintillator).
Scope of delivery
4x
4x
Mounting
Mount the clamping device first, the source container and the
FMG60 afterwards. In order to avoid injuries, shorten the
threaded rods if they are projecting.
On mounting observe the following:
• »Distance A of the baseplates« on page 3,
• »Mounting position of the Gammapilot M FMG60« on page 4
and
• Mounting position of the parts (see the following drawing).
max. 6 Nm
4x
16x
Montagelage:
Transportöse und Ausschnitt
Mounting position:
eyebolt and cut-out
FHG61
Endress+Hauser
