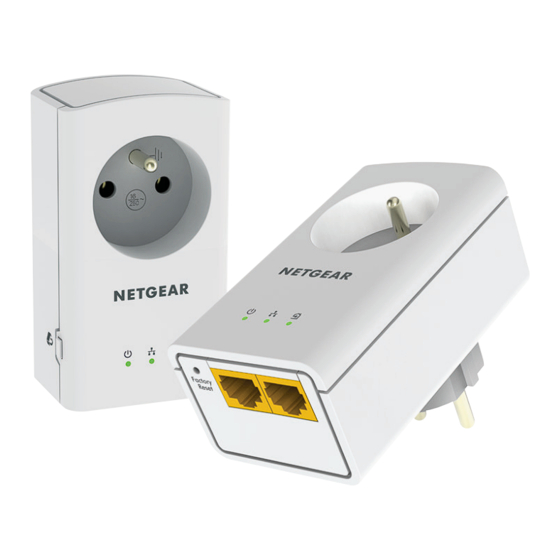

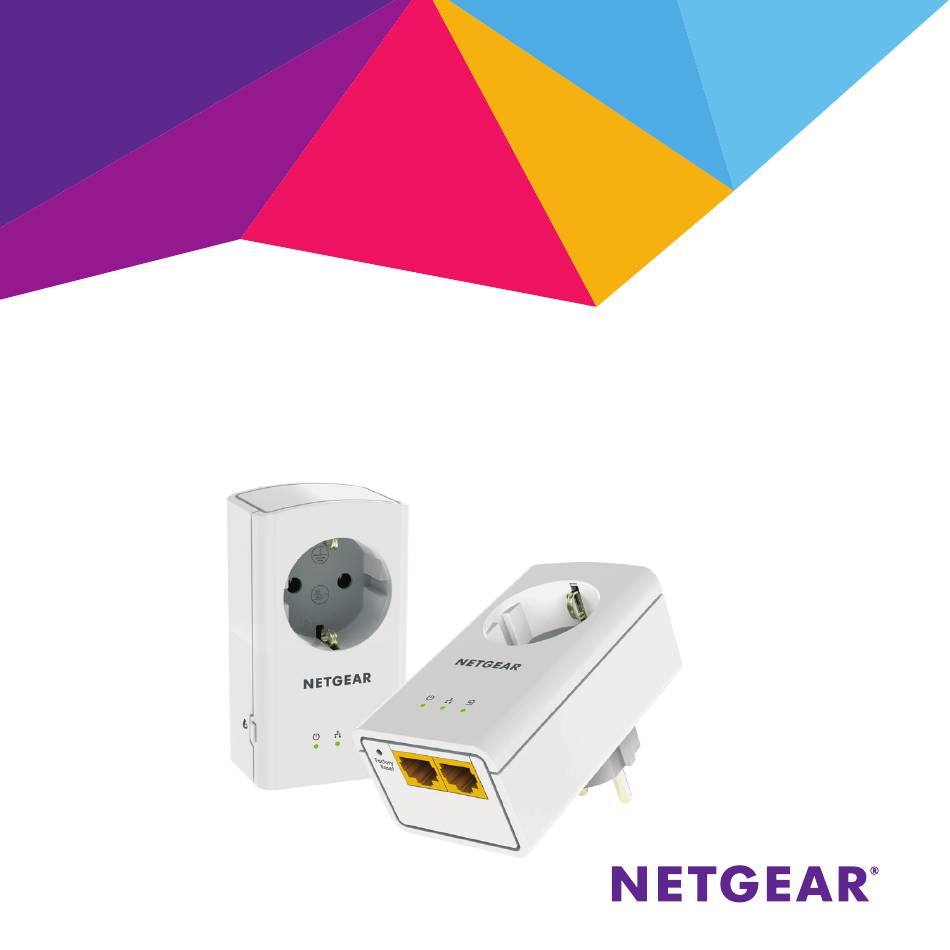

- Seite 1 Installation Powerline 500 Modell: XAVB5622...
-
Seite 2: Lieferumfang
Lieferumfang In einigen Regionen ist eine Ressourcen-CD im Lieferumfang des Produkts enthalten. Hinweis: Die Adapter unterscheiden sich je nach Region. Ihr Adapter sieht möglicherweise etwas anders aus. -
Seite 3: Erste Schritte
Erste Schritte Powerline-Netzwerklösungen bieten Ihnen eine Alternative wenn Sie mit WLAN an die Grenzen kommen oder kein Netzwerkkabel verlegen können. Mit Powerline-Adapter können Sie das Netzwerksignal über Ihr Stromnetz verbreiten. Schließen Sie dazu zwei oder mehr kompatible Powerline 500-Geräte an Ihr Stromnetz an, um Ihr Heimnetzwerk zu erweitern. Zusätzlich zu den Powerline 500-Geräten können Sie HomePlug AV-zertifizierte Adapter (insgesamt bis zu 16 Geräte) hinzufügen. -
Seite 4: Informationen Zu Ihrem Adapter
Informationen zu Ihrem Adapter Vor der Installation Ihres Adapters sollten Sie sich mit den LEDs, Tasten und Anschlüssen vertraut machen. Zusätzliche Steckdose Power-LED Netzwerk-LED Pick-A-Plug-LED Security-Taste Reset-Taste Netzwerkanschluss Ein Adapter hat zwei Anschlüsse, der andere. - Seite 5 Zusätzliche Weitere Informationen zur Belastbarkeit von Steckdose Steckdosen sowie Sicherheitshinweise finden Sie unter Sicherheitshinweise auf Seite 12. Leuchtet grün: Das Gerät wird mit Strom versorgt. Power-LED Blinkt gelb: Der Adapter befindet sich im Energiesparmodus. Blinkt grün: Es werden Sicherheitseinstellungen übernommen. Aus: Der Adapter wird nicht mit Strom versorgt.
- Seite 6 Drücken Sie die Reset-Taste eine Sekunde lang, um den Reset-Taste Powerline-Adapter auf die werkseitigen Voreinstellungen zurückzusetzen. Netzwerkanschluss Schließen Sie die Computer, Netzwerkgeräte und andere Geräte, die ein Netzwerkkabel verwenden, an Ihr Powerline-Netzwerk an. Security-Taste Mit der Security-Taste kann das Powerline-Netzwerk gesichert werden.
-
Seite 7: Installieren Der Adapter
Installieren der Adapter Raum 1 Raum 2 Hinweis: Stecken Sie den Powerline-Adapter nicht in ein Verlängerungskabel oder eine Mehrfachsteckdosenleiste. - Seite 8 Sichern des Netzwerks ¾ So erstellen Sie ein sicheres Netzwerk: 1. Schließen Sie die neuen Adapter an. 2. Warten Sie, bis die Pick-A-Plug-LEDs blinken. 3. Drücken Sie Security-Taste zwei Sekunden lang, und drücken Sie anschließend die Security-Taste eines weiteren Powerline-Adapters im vorhandenen Netzwerk ebenfalls zwei Sekunden lang.
-
Seite 9: Hinzufügen Von Adaptern
Hinzufügen von Adaptern Um Adapter vor der Konfiguration der Sicherheitsfunktion hinzuzufügen, stecken Sie diese einfach ein und verbinden Sie die Adapter mit Ihren Geräten. ¾ So fügen Sie Adapter zu einem Powerline-Netzwerk mit eingestellter Sicherheit hinzu: 1. Stecken Sie die neuen Adapter in eine mit Strom versorgte Steckdose ein. -
Seite 10: Tipps Zur Fehlerbehebung
Tipps zur Fehlerbehebung Die Power-LED Stellen Sie sicher, dass die Steckdosen leuchtet nicht. funktionieren und die Powerline-Geräte nicht an ein Verlängerungskabel, eine Steckerleiste oder einen Überspannungsschutz angeschlossen sind. Power-LED Der Energiesparmodus ist aktiv, wenn die Netzwerk- blinkt gelb. LED nicht leuchtet. Das kann unter den folgenden Bedingungen der Fall sein: •... - Seite 11 Die Pick-A-Plug-LED Wählen Sie eine andere Steckdose aus, die näher an leuchtet gelb oder rot. einem zweiten Adapter liegt. Die Netzwerk-LED • Vergewissern Sie sich, dass die Netzwerkkabel leuchtet nicht. funktionieren und fest an die Geräte angeschlossen sind. Drücken Sie die Reset-Taste an jedem Gerät eine •...
-
Seite 12: Sicherheitshinweise
Sicherheitshinweise • Für nationale Zulassungen (andere Zulassungsmethoden als CB) müssen erforderliche nationale Standards für Stecker, Steckdosen und direkte Einschubeinheiten (z. B. US) auch während eines Tests und einer Zulassung solcher Produkte nach nationalen Standards eingeholt werden. • Eingangsleistung (NA):100 bis 125 V, 0,2 A (max.); 50 bis 60 Hz ohne Ausgangsleistung der Steckdose. -
Seite 13: Schliessen Sie Keine Grösseren Haushaltsgeräte An
• Es dürfen ausschließlich Netzkabel in die gefilterte Steckdose eingesteckt werden. Das Netzkabel muss mindestens 1 m lang sein und Durchmesser von mindestens 0,75 mm² aufweisen. • Schließen Sie keine Geräte an der gefilterten Steckdose des XAV5622 an, welche die Produktdaten überschreiten. Die Ausgangsspannung der gefilterten Steckdose ist dieselbe wie die der Steckdose, in welche der XAV5622 eingesteckt wird. -
Seite 16: Technischer Support
Technischer Support Vielen Dank, dass Sie sich für dieses NETGEAR-Produkt entschieden haben. Registrieren Sie Ihr Gerät nach der Installation unter https://my.netgear.com. Sie benötigen dazu die Seriennummer, die sich auf dem Etikett des Produkts befindet. Die Registrierung ist Voraussetzung für die Nutzung des telefonischen Supports von NETGEAR. NETGEAR empfiehlt, das Gerät über die NETGEAR-Website zu registrieren.
