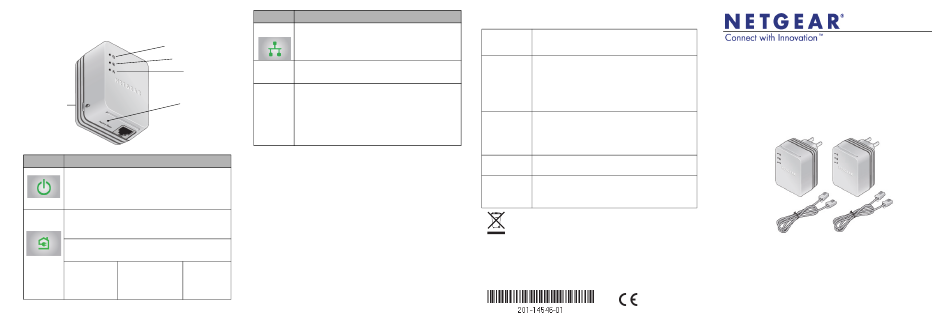

NETGEAR XAV101 Installationsanleitung

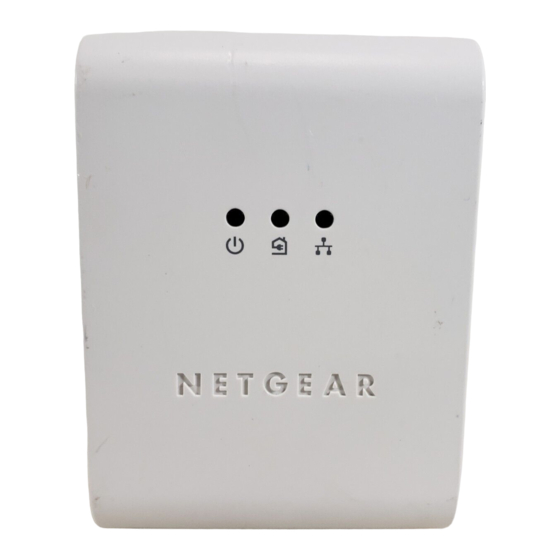

LED- und
Tastenbeschreibungen
Power-LED
Powerline-LED
Netzwerk-LED
Reset-Taste
Security-Taste
Objekt Beschreibung
• Leuchtet grün. Das Gerät wird mit Strom versorgt.
Power-LED
• Leuchtet gelb. Der Adapter befindet sich im
Energiesparmodus.
• Blinkt grün. Der Adapter nimmt Sicherheitseinstellungen
vor.
• Aus. Das Gerät wird nicht mit Strom versorgt.
• Leuchtet. Der Adapter ist mit dem Powerline-Netzwerk
Powerline-
LED verbunden.
• Aus. Der Adapter hat keine kompatiblen Powerline-Geräte
erkannt, die denselben Verschlüsselungscode verwenden.
Die Funktion Pick A Plug (Anschluss auswählen) ermöglicht
Ihnen die Auswahl des Anschlusses mit der besten
Übertragungsrate, zu erkennen an der Farbe der LED:
Grün: Gelb: Rot:
Übertragungsrate Übertragungsrate Übertragungs-
> 80 MBit/s (am > 50 und < 80 MBit/s rate < 50 MBit/s
besten) (besser) (gut)
Objekt Beschreibung
• Leuchtet. Der Netzwerkanschluss ist belegt.
Netzwerk-
• Aus. Keine Netzwerkverbindung vorhanden.
LED
Drücken Sie die Reset-Taste eine Sekunde lang, um den
Werksein-
stellungen Powerline-Adapter auf die werkseitigen Voreinstellungen
zurückzusetzen.
Security-Taste Drücken Sie nach dem Anschließen des neuen
Powerline-Adapters die Security-Taste zwei Sekunden lang und
anschließend die Security-Taste eines der weiteren
Powerline-Adapter im vorhandenen Netzwerk ebenfalls zwei
Sekunden lang. Beide Tasten müssen innerhalb von zwei
Minuten gedrückt werden.
Hinweis: Die Security-Taste funktioniert nicht im
Energiesparmodus (siehe „Die Power-LED leuchtet gelb"
in der Tabelle „Tipps zur Fehlerbehebung").
Achtung: Drücken Sie die Security-Taste des Powerline-
Adapters erst, wenn die Installation abgeschlossen ist und
die Adapter miteinander kommunizieren (zu erkennen an
der blinkenden Powerline-LED). Andernfalls kann die
Powerline-Kommunikation vorübergehend unterbrochen
werden. In diesem Fall kann der Powerline-Adapter mithilfe
der Reset-Taste auf die werkseitigen Voreinstellungen
zurückgesetzt werden.
Tipps zur Fehlerbehebung
Die Power-LED Stellen Sie sicher, dass die Steckdosen funktionieren und die
leuchtet nicht. Powerline-Geräte nicht an ein Verlängerungskabel, eine
Steckerleiste oder einen Überspannungsschutz
angeschlossen sind.
Die Power-LED Der Energiesparmodus ist aktiv, wenn die Netzwerk-LED
leuchtet gelb. nicht leuchtet. Dies ist der Fall, wenn:
• das Netzwerkkabel nicht angeschlossen ist.
• das über das Netzwerkkabel angeschlossene Gerät
ausgeschaltet ist.
• der Adapter länger als zehn Minuten inaktiv ist.
Sobald die Netzwerkverbindung aktiviert wird, kehrt das
Gerät innerhalb von zwei Sekunden in den Normalmodus
zurück.
Die Powerline- • Wenn Sie die Netzwerksicherheit eingestellt haben, sollten
LED leuchtet Sie sich vergewissern, dass alle Powerline-Geräte
nicht. denselben Verschlüsselungscode benutzen. Weitere
Informationen finden Sie im Online-Benutzerhandbuch.
• Drücken Sie die Reset-Taste an jedem Gerät eine Sekunde
lang, um den Powerline-Adapter auf die werkseitigen
Voreinstellungen zurückzusetzen.
Die Powerline- Verringern Sie den Abstand zwischen den Powerline-
LED leuchtet Geräten.
gelb oder rot.
Die Netzwerk- • Vergewissern Sie sich, dass die Netzwerkkabel
LED leuchtet funktionieren und fest an die Geräte angeschlossen sind.
nicht • Drücken Sie die Reset-Taste an jedem Gerät eine Sekunde
lang, um den Powerline-Adapter auf die werkseitigen
Voreinstellungen zurückzusetzen.
Dieses Symbol wurde in Übereinstimmung mit der EU-Richtlinie 2002/96/
EG zu Elektro- und Elektronik-Altgeräten (WEEE-Richtlinie) hier angebracht.
Die Entsorgung dieses Produkts innerhalb der Europäischen Union sollte in
Übereinstimmung mit den in Ihrem Land zur Implementierung der WEEE-
Richtlinie geltenden Gesetzen gehandhabt werden.
NETGEAR, das NETGEAR-Logo und Connect with Innovation sind Marken und/oder
J24eingetragene Marken von NETGEAR, Inc. in den USA und/oder anderen Ländern.
Informationen können ohne vorherige Ankündigung geändert werden. Andere Marken-
und Produktnamen sind Marken oder eingetragene Marken der jeweiligen Inhaber.
©2012 NETGEAR, Inc. Alle Rechte vorbehalten.
Powerline 200-Mbit/s-Nano
Lieferumfang
Powerline
200-Mbit/s-Nano-
Adapters
Netzwerkkabel
In einigen Regionen ist
eine Ressourcen-CD
im Lieferumfang des
Geräts enthalten.
Mai 2012
Installationsanleitung
