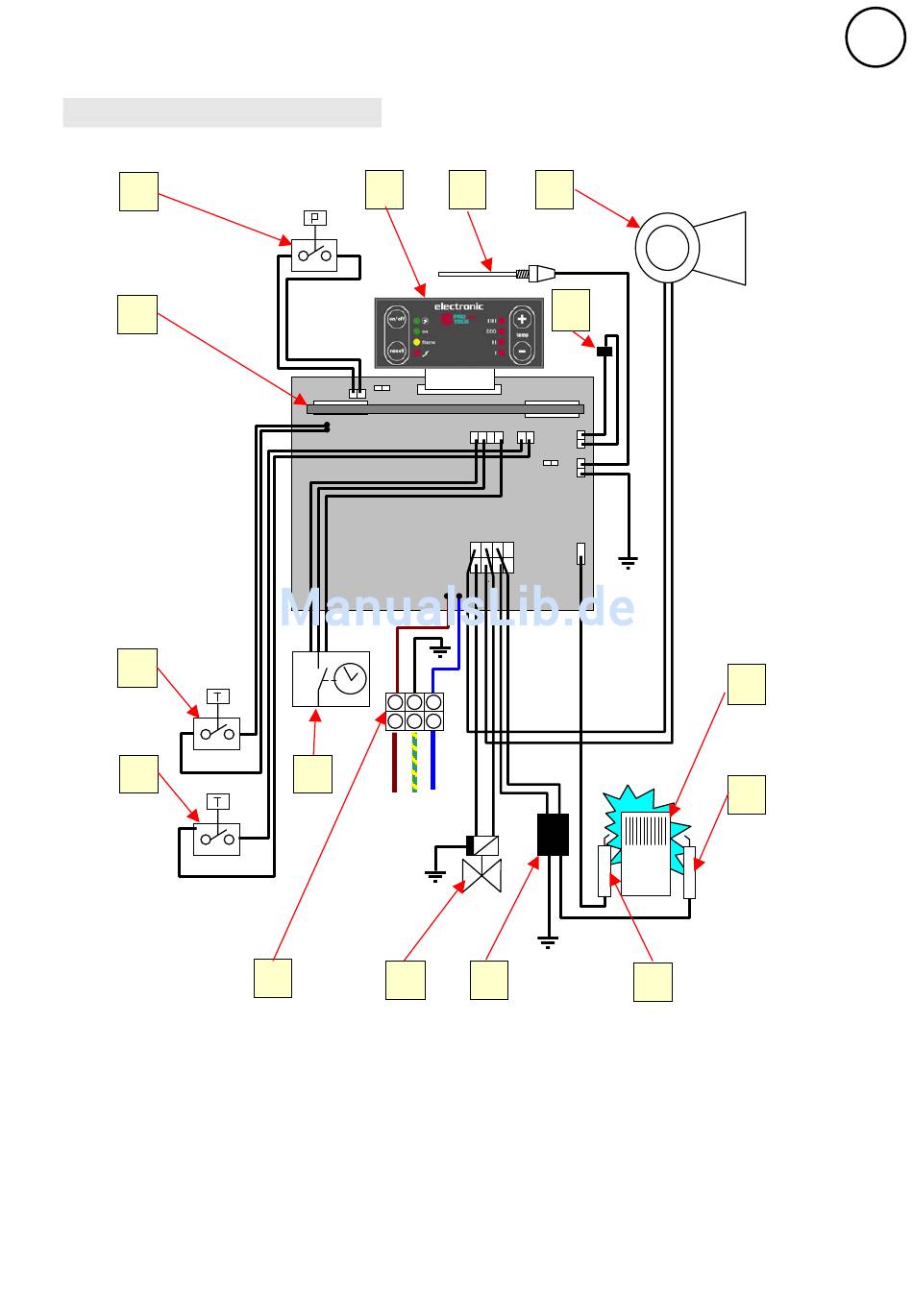

14. Schaltplan Optima V
A
Q
P
O
Legende
A =Rauch-Druckwächter
B =Bedientafel
C =Schutzanode
D =Ventilator
E =Batterie ( Option )
F =Brenner
G =Zündkerze
H =Glühkerze Flammensensor
B
Elektronik-
karte
Optima
N
M
L
C D
E
I
I =Elektronischer Anzünder
L =Gasventil
M =Versorgungsanschluss
N =Stundenprogrammierer ( Option )
O =Sicherung gegen Übertemperatur
P =Betriebsthermostat
Q =Sicherheitsmodul
F
G
H
DE
59
