4. Het in elkaar zetten van het bed

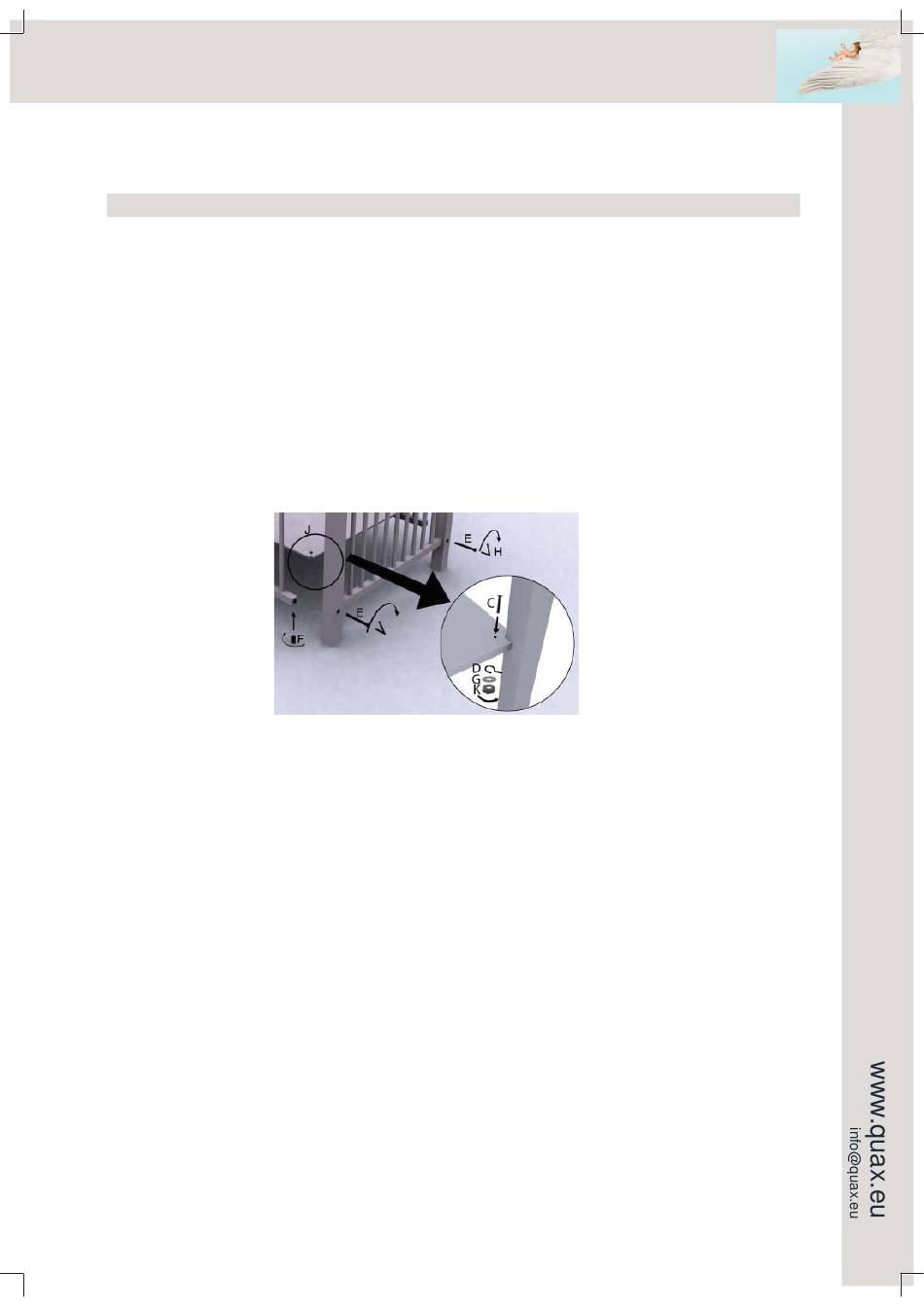

Stap 1 : Gebruik onderdelen A, B en de 8 lange bouten (E)
Duw alle 8 lange bouten (E) door de voorziene gaten, boven en onder van de pootonderstellen (A). Plaats
nu de zijframes (B) met de gaatjes op de spijlers naar binnen gericht, tussen de pootonderstellen en trek
één voor één de lange bouten achteruit en vervolgens duw je ze terug op hun plaats en nu tevens in de
gaten van de zijframes. De zijframes hangen nu los tussen de pootonderstellen.
Stap 2 : Gebruik de 8 cylindrische moeren M6 (F) en de onderdelen van stap 1
Plaats één voor één een cylindrische moer (F) in een voorzien gat van de zijframes (B). Let erop dat het
gat in de cylindrische moer gericht is naar de lange bout. Span de bout licht aan met de zeskantsleutel (H)
en herhaal deze handeling voor alle resterende 7 bouten.
Stap 3 : Gebruik de onderdelen van stap 2, de oogstiften (D), de korte bouten (C), de tussenringen (G),
de vier moeren (K) en de bodem (J)
Plaats de oogstiften (D) in de voorziene gaten van de pootonderstellen (A). Let erop dat alle oogstiften op
dezelfde hoogte geplaatst zijn, dus op éénzelfde van de drie mogelijke bodemposities. Breng vervolgens
de bodem (J) in het park en laat deze rusten op de oogstiften. Duw een korte bout (C) doorheen een
opening in de bodem en door de onderliggende oogstift, breng één tussenring (G) en een moer (K) aan
de onder-zijde aan en draai zacht aan. Herhaal tot alle bouten geplaatst zijn en span nu aan.
Stap 4 : Finaal alle verbindingsbouten (E - stap 2) goed aanspannen.
Stap 5 : De positie van de bodem veranderen
Maak alle acties van stap 3 in omgekeerde volgorde en plaats de oogstiften op een nieuwe hoogte. Her-
haal nu stap 3.
