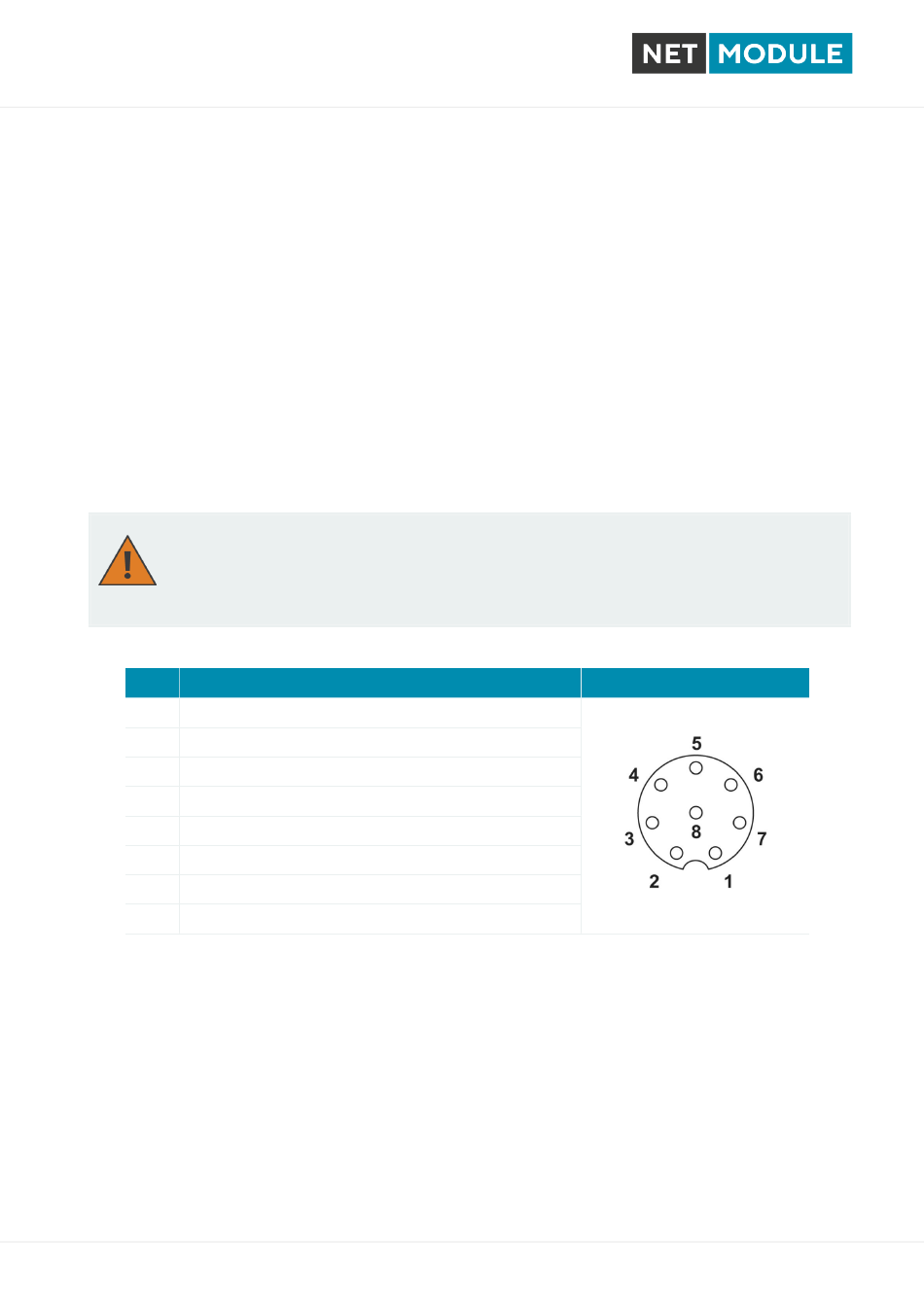

3.4.10. Erweiterungsanschluss
Verfügbare Optionen
Der NB3800 besitzt eine M12-A-kodierte Erweiterungsbuchse mit 8 Pins. Die 8 Pins teilen sich sind
auf zwei logische Anschlüsse auf: Pin 1 bis 4 für Erweiterungsanschluss 1 (EP1), Pin 5 bis 8 für Er-
weiterungsanschluss 2 (EP2). Am EP1 und am EP2 können die folgenden Schnittstellen vorhanden
sein:
– Audio (Option A)
– CAN (Option C)
– IBIS (Option I)
– Nicht isolierter RS-232 (Standardkonfiguration auf EP1)
– Isolierter RS-232 (Option Sb)
– Isolierter RS-485 (Option Sa)
Vorsicht: Wenn für EP1 und EP2 zwei verschiedene Schnittstellen verwendet werden,
ist die geringere Isolierung der beiden obligatorisch. Der Stecker selbst besitzt eine Pin-
zu-Pin-Isolierung von 800 VDC.
Pin
Signal
1
EP1 - Pin 1
2
EP1 - Pin 2
3
EP1 - Pin 3
4
EP1 - Pin 4
5
EP2 - Pin 1
6
EP2 - Pin 2
7
EP2 - Pin 3
8
EP2 - Pin 4
Tabelle 3.19.: Pinbelegung der digitalen Ein-/Ausgänge
27
Pins
