NB3800
NRSW-Benutzerhandbuch - Version 4.5.0.107

3.4.7. USB 2.0-Host-Anschluss

Der USB-2.0-Hostanschluss ist wie folgt spezifiziert:
Funktion
Geschwindigkeit
Stromstärke
Max. Kabellänge
Kabelabschirmung
Verbindertyp
Tabelle 3.12.: Spezifikation des USB-2.0-Host-Anschlusses

3.4.8. M12-Ethernet-Steckverbinder

Spezifikation
Funktion
Galvanische Trennung vom Gehäuse
Geschwindigkeit
Mode
Crossover
Max. Kabellänge
Kabeltyp
Kabelabschirmung
Verbindertyp
Tabelle 3.13.: Spezifikation des Ethernet-Anschlusses

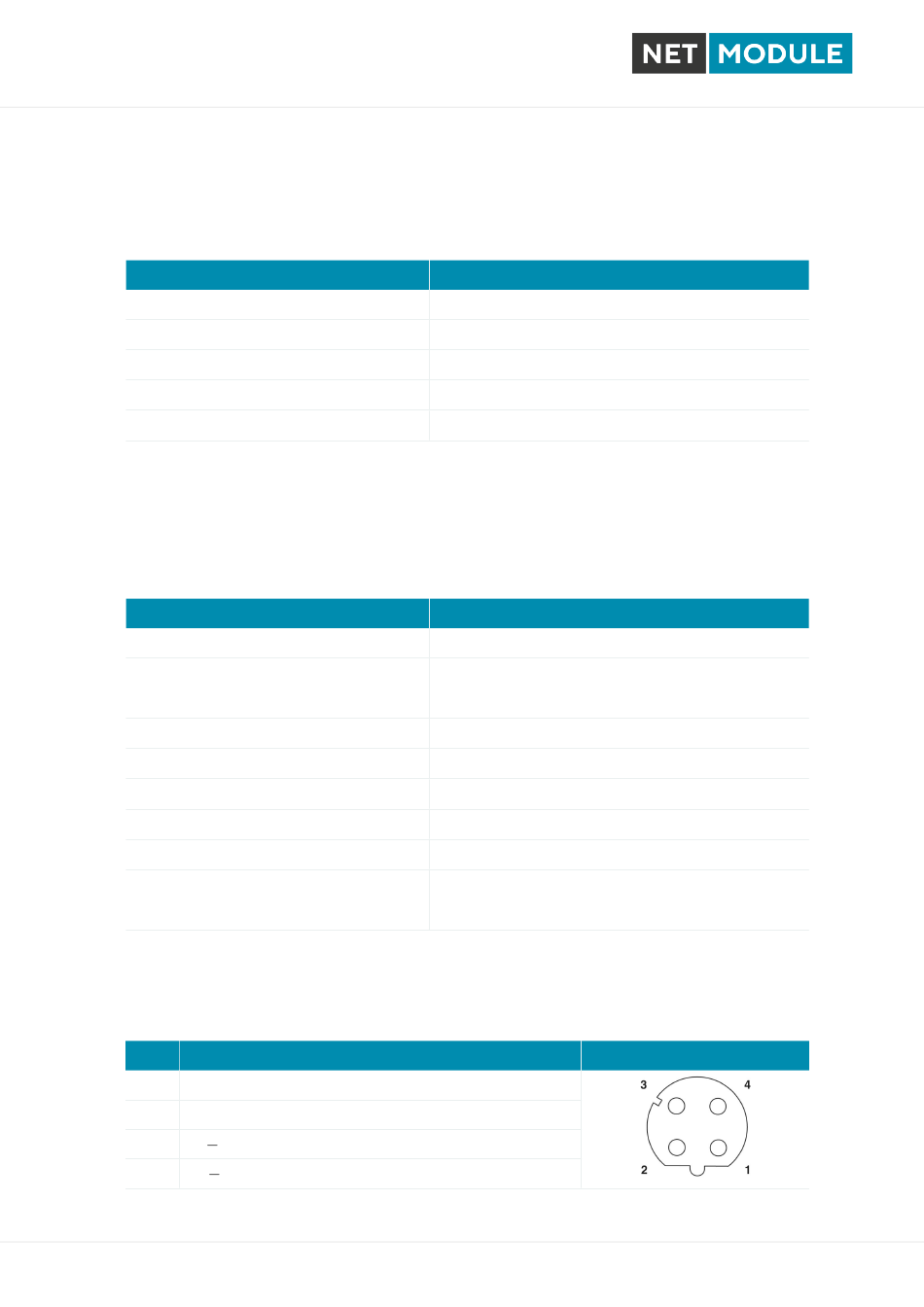

Pinbelegung auf M12, 4-polig, D-codierte Buchse
Pin Signal
1 Tx+
2 Rx+
3 Tx
4 Rx
Tabelle 3.14.: Pinbelegung der 4-poligen Ethernet-Stecker
Spezifikation
Low, Full, Hi-Speed
max. 500 mA
3 m
Obligatorisch
Typ A
Spezifikation
1500 V
DC
Fast Ethernet: 10/100 Mbit/s
Gigabit-Ethernet: 10/100/1000 Mbit/s
Halb- und Vollduplex
Automatisch MDI/MDI-X
100 m
CAT 5e oder höher
Obligatorisch
Fast Ethernet: M12 d-kodiert.
Gigabit-Ethernet: M12, x-codiert
24
Pins
