Mo n ta g e
Elektrofachkraft
6

Montage

GEFAHR
Lebensgefahr durch Feuer oder Explosionen!
Feuer durch entflammbares oder explosives Material in der Nähe des Wechselrichters kann zu
schweren Verletzungen führen.
› Das Gerät nicht in explosionsgefährdeten Bereichen oder in der Nähe von leicht entflammbaren
Stoffen montieren.

Einbauraum

• Auf Hutschiene in Schaltschrank (Größe 35mm), (Datenlogger proLOG S)
• An Platz für Wandmontage darf sich keine Hausinstallation befinden,
• Montage in unmittelbarer nähe eines Telefon- bzw. Ethernet-Anschlusses und einem Netzanschlusses mit 230 V,
• Berührschutz für Gerät und Anschlussleitungen muss gewährleistet sein,
• Einbauraum muss trocken und gut klimatisiert sein sowie eine ungehinderte Luftzirkulation erlauben.
• Erforderliche Abmessung beachten.
• Der Einbauort sollte gut zugänglich sein.
• Für eine ausreichende Wärmeabfuhr, ggf. durch Zwangsbelüftung, sorgen.
• für einfache Bedienung bei der Montage darauf achten, dass sich das Display leicht unter Augenhöhe befindet.
S
160 mm

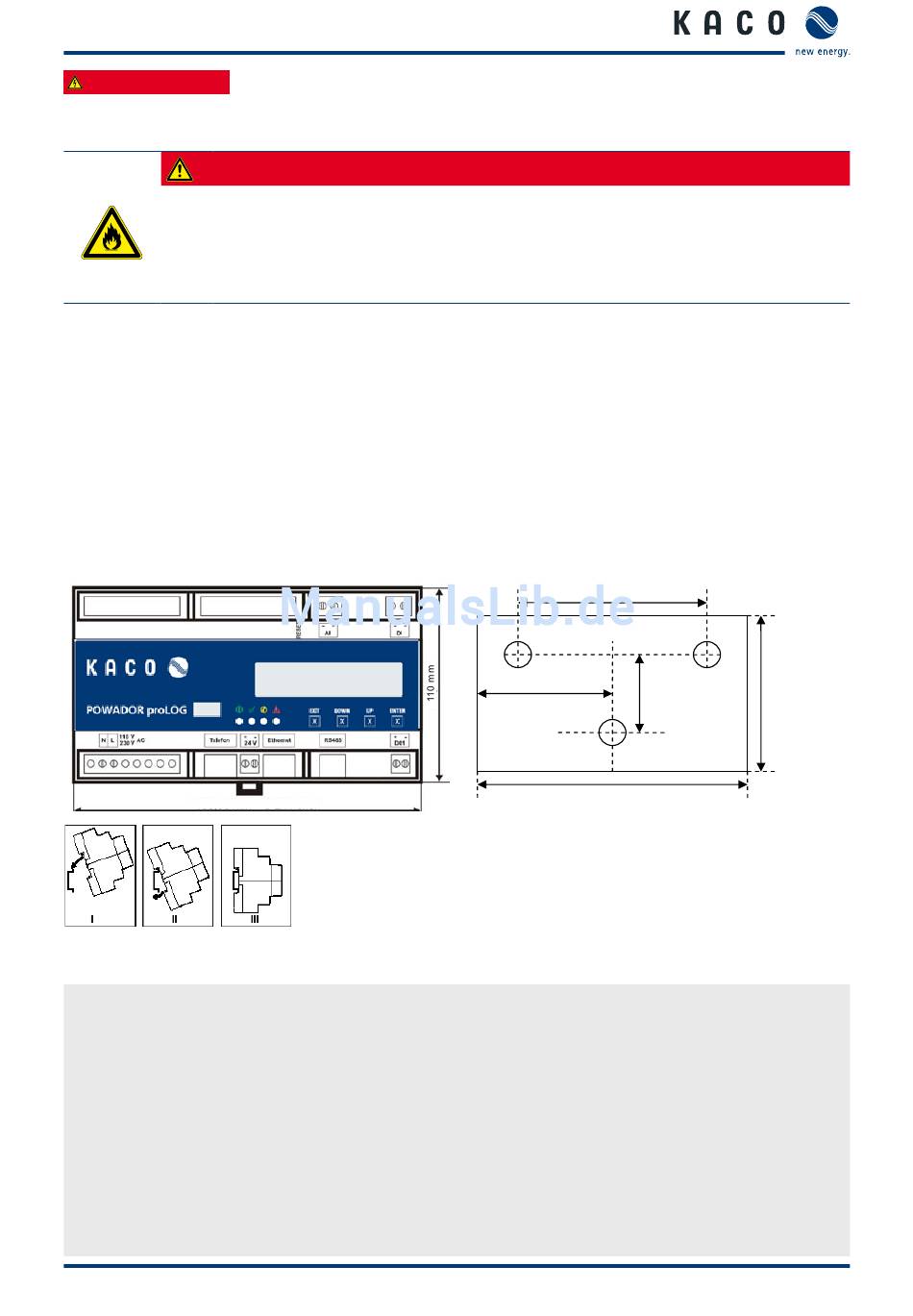

Bild 2: Montage „Powador-proLOG S
Gerät auf Hutschiene montieren (Powador proLOG S)
1. Das Gerät mit der oberen Befestigung auf eine geeignete Hutschiene aufsetzen.
2. Gerät nach unten gegen die Hutschiene drücke.
3. Gerät in die Hutschiene einrasten.
Gerät an Wand montieren (Powador proLOG M/XL)
4. Position der Bohrlöcher mit Hilfe der dargestellten Skizze anzeichnen (Bild 5)
5. Löcher bohren
6. Dübel einsetzen
7. obere Schrauben bis auf 5 mm eindrehen (Abstand 92 mm)
8. Gerät auf Schrauben aufschieben und auf sichereren Halt achten.
9. Gerät mit einer weiteren Schraube befestigen.
Bedienungsanleitung Powador proLOG
92
110
115
220
230
Bild 3: Montage „Powador-proLOG M/XL
167 225
217
Seite 11
