Pinion SMART.SHIFT Benutzerhandbuch Seite 73

De Smart.Shift-Box is aan het versnellingssysteem bevestigd
met behulp van drie M4-cilinderkopbouten.
OPMERKING
Het aanhaalmoment van de bouten moet absoluut in acht
worden genomen.
Anders kan er een lek, slechte functie, verhoogde slijtage,
schade aan het versnellingssysteem en een compleet
defect van de Smart.Shift-Box optreden.
→ Neem bij de montage van de Smart.Shift-Box een
aanhaalmoment van 2 Nm in acht.
→ Monteer de bouten droog (d.w.z. niet ingevet).

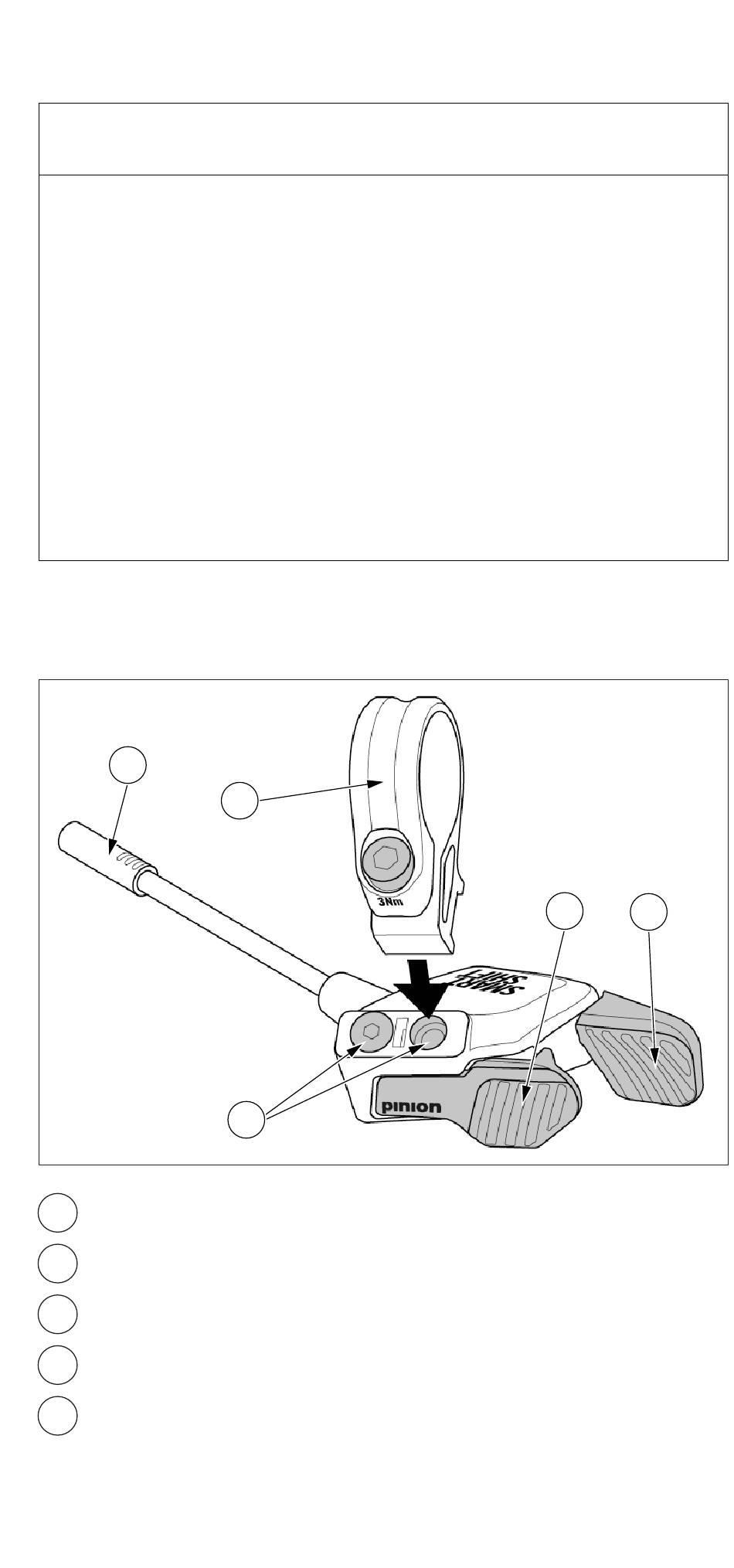

E-TRIGGER TE1
5
1 Voorste schakelhendel
2 Achterste schakelhendel
3 Montageposities en blinde bout
4 Klembeugel
5 Stekker
4
3
1
2
73
