boîtes de vitesse compatibles avec Smart.Shift sont signalées
par un « i » dans la désignation de la série (C1.12i, C1.9i,
C1.6i).

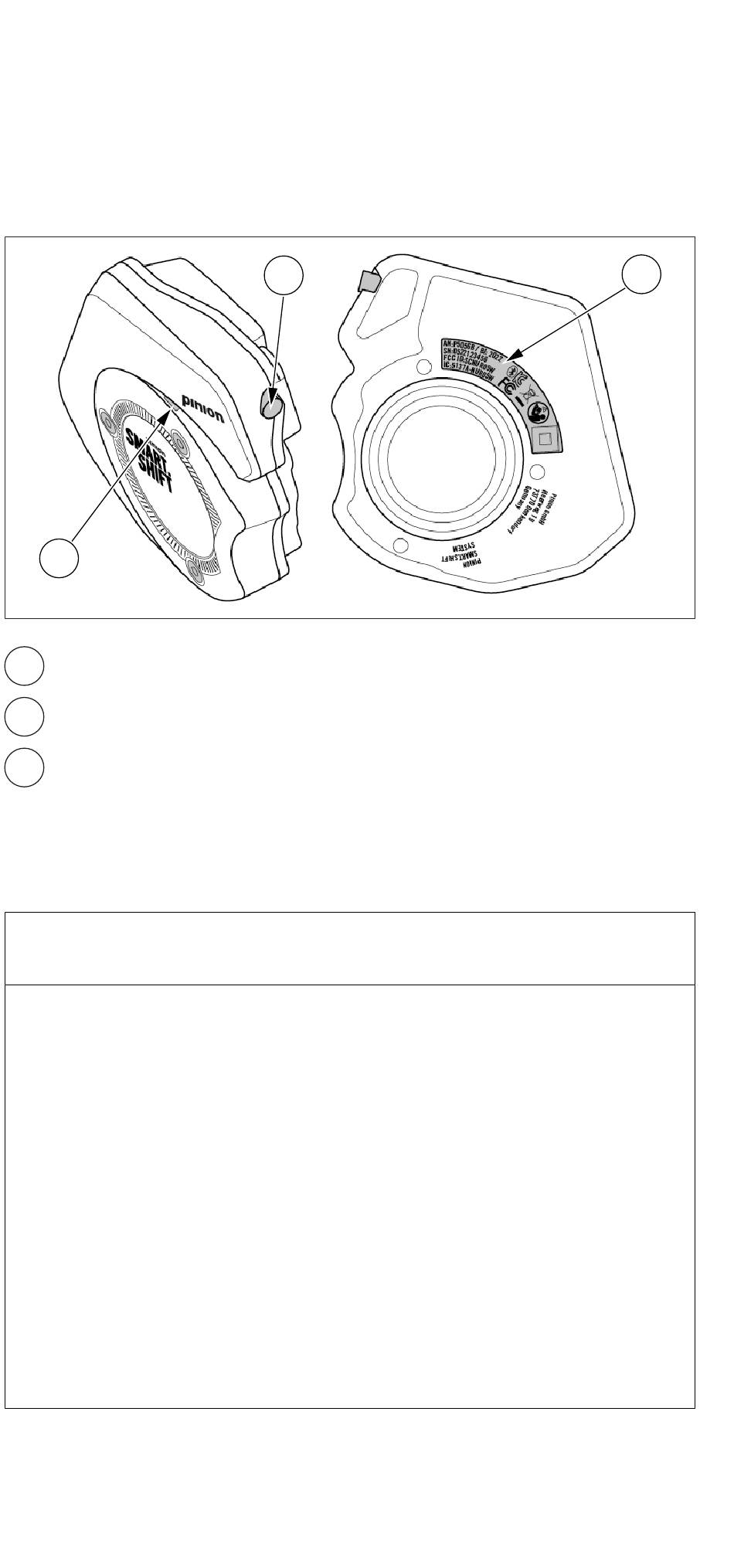

BOÎTIER SMART.SHIFT
1
1 LED intégrée
2 Sortie de câble étanche
3 Numéro de série au dos
Le boîtier Smart.Shift est fixé à la boîte de vitesse au moyen
de trois vis à tête cylindrique M4.
REMARQUE
Vous devez impérativement respecter le couple de
serrage des vis.
Un mauvais couple de serrage peut entraîner un défaut
d'étanchéité, un mauvais fonctionnement, une usure
accrue, des dommages à la boîte de vitesse et une
défaillance complète du boîtier Smart.Shift.
→ Pendant le montage du boîtier Smart.Shift, maintenez
un couple de 2 Nm.
→ Installez les vis sèches (c-à-d sans graisse).
