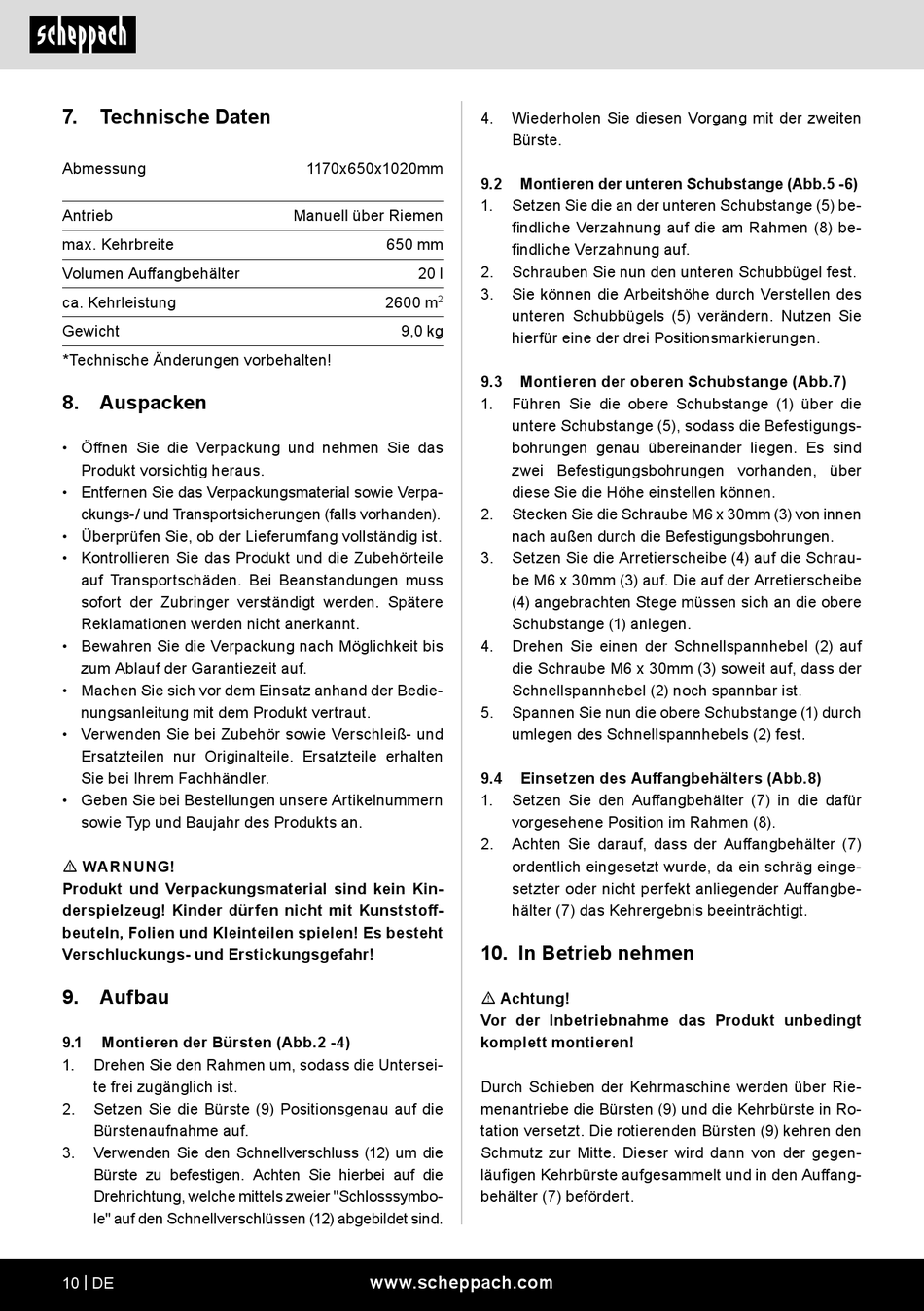

7.
Technische Daten
Abmessung
Antrieb
max. Kehrbreite
Volumen Auffangbehälter
ca. Kehrleistung
Gewicht
*Technische Änderungen vorbehalten!
8. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das
Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9.
Aufbau
9.1
Montieren der Bürsten (Abb.2 -4)
1.
Drehen Sie den Rahmen um, sodass die Untersei-
te frei zugänglich ist.
2.
Setzen Sie die Bürste (9) Positionsgenau auf die
Bürstenaufnahme auf.
3.
Verwenden Sie den Schnellverschluss (12) um die
Bürste zu befestigen. Achten Sie hierbei auf die
Drehrichtung, welche mittels zweier "Schlosssymbo-
le" auf den Schnellverschlüssen (12) abgebildet sind.
10 | DE
1170x650x1020mm
Manuell über Riemen
650 mm
20 l
2600 m
2
9,0 kg
www.scheppach.com
4.
Wiederholen Sie diesen Vorgang mit der zweiten
Bürste.
9.2
Montieren der unteren Schubstange (Abb.5 -6)
1.
Setzen Sie die an der unteren Schubstange (5) be-
findliche Verzahnung auf die am Rahmen (8) be-
findliche Verzahnung auf.
2.
Schrauben Sie nun den unteren Schubbügel fest.
3.
Sie können die Arbeitshöhe durch Verstellen des
unteren Schubbügels (5) verändern. Nutzen Sie
hierfür eine der drei Positionsmarkierungen.
9.3
Montieren der oberen Schubstange (Abb.7)
1.
Führen Sie die obere Schubstange (1) über die
untere Schubstange (5), sodass die Befestigungs-
bohrungen genau übereinander liegen. Es sind
zwei Befestigungsbohrungen vorhanden, über
diese Sie die Höhe einstellen können.
2.
Stecken Sie die Schraube M6 x 30mm (3) von innen
nach außen durch die Befestigungsbohrungen.
3.
Setzen Sie die Arretierscheibe (4) auf die Schrau-
be M6 x 30mm (3) auf. Die auf der Arretierscheibe
(4) angebrachten Stege müssen sich an die obere
Schubstange (1) anlegen.
4.
Drehen Sie einen der Schnellspannhebel (2) auf
die Schraube M6 x 30mm (3) soweit auf, dass der
Schnellspannhebel (2) noch spannbar ist.
5.
Spannen Sie nun die obere Schubstange (1) durch
umlegen des Schnellspannhebels (2) fest.
9.4
Einsetzen des Auffangbehälters (Abb.8)
1.
Setzen Sie den Auffangbehälter (7) in die dafür
vorgesehene Position im Rahmen (8).
2.
Achten Sie darauf, dass der Auffangbehälter (7)
ordentlich eingesetzt wurde, da ein schräg einge-
setzter oder nicht perfekt anliegender Auffangbe-
hälter (7) das Kehrergebnis beeinträchtigt.
10. In Betrieb nehmen
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Durch Schieben der Kehrmaschine werden über Rie-
menantriebe die Bürsten (9) und die Kehrbürste in Ro-
tation versetzt. Die rotierenden Bürsten (9) kehren den
Schmutz zur Mitte. Dieser wird dann von der gegen-
läufigen Kehrbürste aufgesammelt und in den Auffang-
behälter (7) befördert.
