3.4.3

Montaje de intercambiadores de calor aire/agua PWI (empotrado)

Colocarrecortes para intercambiadores de calor aire/agua
Prerrequisitos
- Se deben respetar todos los requisitos generales, véase
- La unidad no recibe alimentación.
Herramientas y materiales necesarios
- Sierra
- De ser necesario, fresadora para el armario eléctrico
- Cubiertas protectoras
Procedimiento
▪ Colocar las cubiertas protectoras para proteger el armario eléctrico de las virutas.
▪ Proveer al armario eléctrico de recortes(1). Encontrará más información sobre las dimensiones prescritas
(datos/mm) en la figura vista exterior del recorte del armario eléctrico PWI(2).
▪ Quite las rebabas de los bordes de corte.
▪ Retirar las virutas y los residuos del montaje del armario eléctrico.
 Se han colocado los recortes(1).
Instrucciones de servicio 785408472 para PWS y PWI 6102 © Pfannenberg GmbH

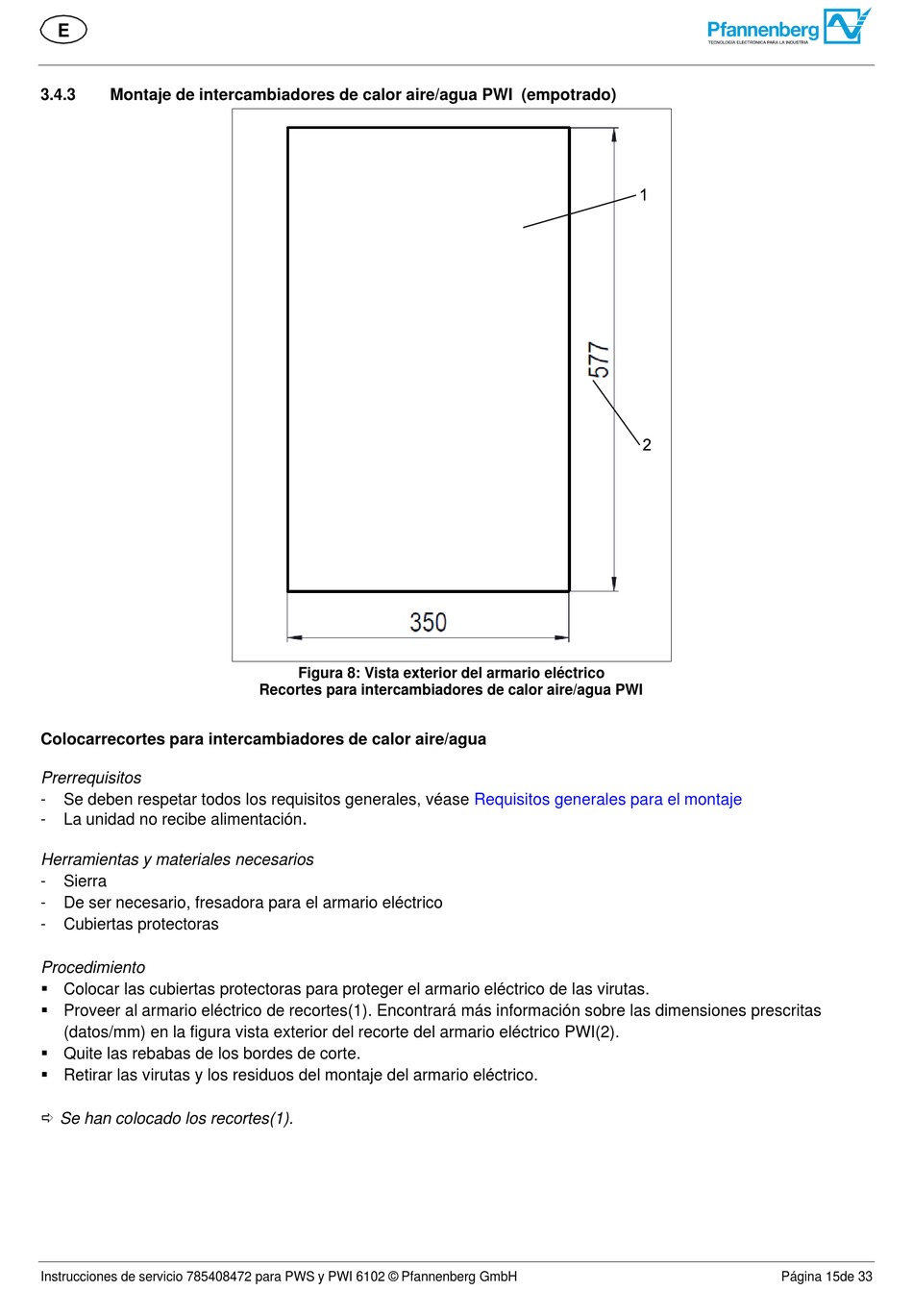

Figura 8: Vista exterior del armario eléctrico
Recortes para intercambiadores de calor aire/agua PWI
Requisitos generales para el montaje
