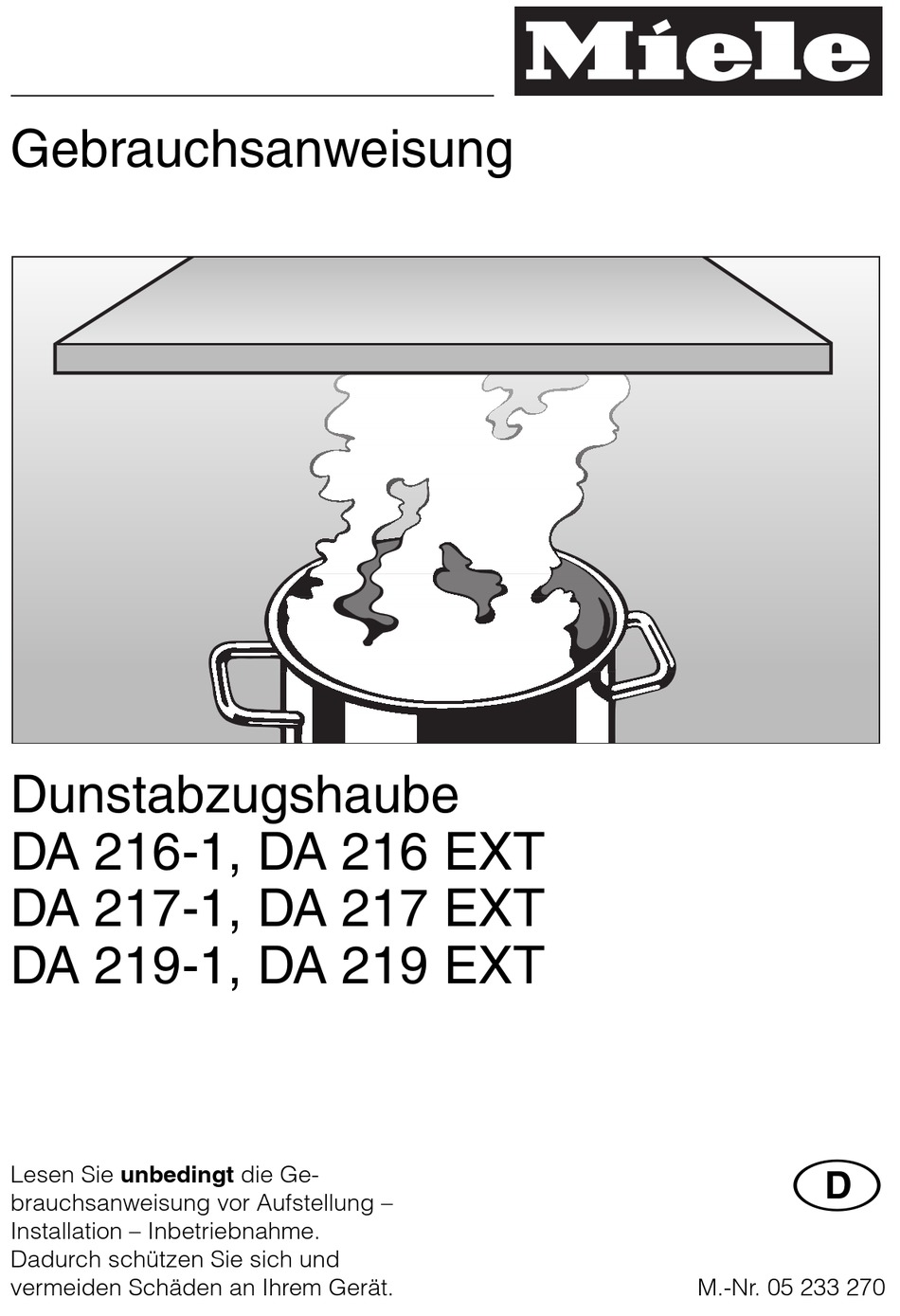

- Seite 1 Gebrauchsanweisung Dunstabzugshaube DA 216-1, DA 216 EXT DA 217-1, DA 217 EXT DA 219-1, DA 219 EXT Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 233 270...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Ihr Beitrag zum Umweltschutz ........3 Sicherheitshinweise und Warnungen. -
Seite 3: Entsorgung Der Transportverpackung
Ihr Beitrag zum Umweltschutz Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Altgeräte enthalten vielfach noch wert- volle Materialien. Geben Sie deshalb Die Verpackung schützt das Gerät vor Ihr Altgerät entweder über Ihren Händ- Transportschäden. Die Verpackungs- ler oder über das öffentliche Sammel- materialien sind nach umweltverträg- system in den Materialkreislauf zurück. -
Seite 4: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Sicherheitshinweise und Warnungen Technische Sicherheit Dieses Gerät entspricht den vorge- schriebenen Sicherheitsbestimmun- Vergleichen Sie vor dem Anschlie- gen. Ein unsachgemäßer Gebrauch ßen der Dunstabzugshaube unbe- kann jedoch zu Schäden an Perso- dingt die Anschlußdaten (Spannung nen und Sachen führen. und Frequenz) auf dem Typenschild mit denen des Elektronetzes. - Seite 5 Sicherheitshinweise und Warnungen Die Dunstabzugshaube ist nur Schalten Sie die Dunstabzugs- dann elektrisch vom Netz getrennt, haube immer ein, wenn eine Koch- wenn eine der folgenden Bedingungen stelle benutzt wird. erfüllt ist: Bei nicht eingeschalteter Dunstabzugs- haube kann sich Kondenswasser an- –...
- Seite 6 Sicherheitsabstand mindestens einge- halten werden: – 45 cm über einem Elektroherd, – 65 cm über einem Gasherd, – 65 cm über einem Miele Elektro-Grill Für andere Kochgeräte ist der in der zugehörigen Montage- und Ge- brauchsanweisung angegebene Si- cherheitsabstand einzuhalten.
- Seite 7 Sicherheitshinweise und Warnungen Bei gleichzeitigem Betrieb einer nur Geräte mit externem Gebläse Dunstabzugshaube und einer Bei Geräten mit externem Gebläse raumluftabhängigen Feuerstätte (wie (Typenreihe ...EXT) ist zusätzlich gas-, öl- oder kohlebetriebene Heiz- die Verbindung beider Einheiten über geräte, Durchlauferhitzer, Warmwasser- die Verbindungsleitung mit den Steck- bereiter, Gaskochmulden, Gasback- verbindern herzustellen.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung... -
Seite 9: Taste Für Die Nachlauf-Funktion
Gerätebeschreibung Ausgleichsstück Taste für die Nachlauf- Funktion Kamin Hiermit können Sie die Nachlauffunkti- on aktivieren. Das Gebläse wird auto- Wrasenschirm matisch nach 5 oder 15 Minuten abge- schaltet. Bedienteil Fettfilter-Taste Hauptschalter Die Lampe der Fettfilter-Taste leuchtet, Ist die Dunstabzugshaube für eine län- wenn die Fettfilter gereinigt werden gere Zeit nicht in Betrieb (z.B. -
Seite 10: Funktionsbeschreibung
Funktionsbeschreibung Funktionsbeschreibung Die Dunstabzugshaube arbeitet . . . im Abluftbetrieb: . . . mit externem Gebläse. Die angesaugte Luft wird durch den Dunstabzugshauben der Typenreihe Fettfilter gereinigt und nach außen ge- ...EXT sind für den Anschluß an externe leitet. Gebläse vorgesehen, d. h., das Absauggebläse wird außerhalb des Das Gerät ist mit einer Rückstau- Raumes an einem Standort Ihrer Wahl... -
Seite 11: Bedienung Einschalten
Bedienung Bedienung Einschalten Leistungsstufe wählen Je nach Intensität der Küchendünste können Sie zwischen vier Leistungs- stufen wählen. Für den normalen Koch- betrieb ist eine niedrige bis mittlere Schalten Sie den Hauptschalter Leistungsstufe ausreichend. Für das auf ,,I“. Anbraten und Kochen mit starker Geruchsentwicklung empfehlen wir die Sie können die Funktionen wählen, in- höchste Leistungsstufe (Intensivstufe). -
Seite 12: Nachlauf-Funktion Aktivieren
Bedienung Nachlauf-Funktion aktivieren Ausschalten Wenn sich nach dem Kochen noch Kochdünste in der Küche befinden, empfehlen wir, die Nachlauf-Funktion zu aktivieren. Schalten Sie das Gebläse mit der Diese bewirkt das automatische Ein/Aus-Taste aus. Abschalten des Gebläses nach 5 oder 15 Minuten. Die Dunstabzugshaube nur bei länge- rer Stillstandzeit (z. -
Seite 13: Betriebsstundenzähler
Bedienung Betriebsstundenzähler Betriebsstundenzähler abfragen Im Betriebsstundenzähler für den Fett- filter ist werkseitig eine bestimmte Zeit Vor Ablauf der eingestellten Zeit kön- eingestellt, die verändert werden kann. nen Sie sich anzeigen lassen, wieviel Prozent der eingestellten Zeit bereits Der Betriebsstundenzähler für den abgelaufen ist. -
Seite 14: Betriebsstundenzähler Verändern
Bedienung Betriebsstundenzähler Fettfilter verändern Der Betriebsstundenzähler für den Fettfilter ist auf 30 Stunden eingestellt. Sie können die Maximalzeit des Sie können die Zeit verlängern oder Betriebsstundenzählers Ihren Kochge- auch verkürzen, wählbar sind 20, 30, wohnheiten anpassen. 40 oder 50 Stunden. Wählen Sie eine kurze Zeit, wenn Sie Schalten Sie das Gebläse mit der viel braten und fritieren. -
Seite 15: Aktivkohlefilter
Bedienung Schalten Sie das Gebläse mit der Aktivkohlefilter Ein/Aus-Taste aus. Der Aktivkohlefilter wird für den Umluftbetrieb benötigt und ist im Abluft- betrieb nicht erforderlich. Da die Dunstabzugshaube serien- mäßig auf Abluftbetrieb eingestellt ist, Drücken Sie gleichzeitig die Taste für ist der Betriebsstundenzähler für den die Nachlauf-Funktion und die Aktiv- Aktivkohlefilter auf ,,unendlich“... -
Seite 16: Reinigung Und Pflege
Putzmittel verwen- den! Diese greifen die Oberfläche Zur Pflege der Edelstahloberflächen eignet sich ein mildes, nicht scheuern- des Edelstahlpflegemittel (z. B. Ne- oblank, erhältlich beim Miele Kunden- dienst). Drücken Sie zum Entnehmen der Fettfilter die Verriegelung in Richtung Filtermitte. -
Seite 17: Aktivkohlefilter
Reinigung und Pflege Reinigen Sie die Fettfilter – Aktivkohlefilter – von Hand: mit einer Spülbürste in Wenn die Dunstabzugshaube auf Um- warmem Wasser, dem ein Handspül- luftbetrieb angeschlossen ist, müssen mittel zugegeben wird. zu den Fettfiltern zwei Aktivkohlefilter eingesetzt werden. Diese Filter binden –... -
Seite 18: Lampe Wechseln
Reinigung und Pflege Lampe wechseln Die Dunstabzugshaube vom Elektro- netz trennen, dazu – den Netzstecker des Gerätes ziehen oder – die Sicherung der Hausinstallation ausschalten oder – die Schraubsicherung der Hausin- stallation ganz herausschrauben. Die Lampe vorsichtig nach unten schwenken und herausziehen. Die Lampe auswechseln und wieder nach oben schwenken. -
Seite 19: Kundendienst
Kundendienst Kundendienst Bei Störungen, die nicht selbst besei- tigt werden können, benachrichtigen – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. 0800 22 44 666 Salzburg (06 62) 85 84-3 21 (06 62) 85 84-3 22 Wien (01) 6 80 95 (01) 6 83 00 Ü... -
Seite 20: Elektroanschluß Und Technische Daten
Elektroanschluß und Technische Daten Elektroanschluß und Technische Daten Dazu gehören LS-Schalter, Sicherun- Die Installation des Gerätes an das gen und Schütze (EN 60335). Elektronetz darf nur von einem qualifi- Die erforderlichen Anschlußdaten fin- zierten Elektro-Fachmann durchge- den Sie auf dem Typenschild, das nach führt werden, der die landesüblichen dem Herausnehmen des Fettfilters Vorschriften und die Zusatz-Vorschrif-... -
Seite 21: Technische Daten
Technische Daten Anschlußwert DA 216-1, 217-1, 219-1 ..222 W Beleuchtung ....2 x 11 W Netzspannung ....230 V Frequenz . -
Seite 22: Gerätemaße
Gerätemaße Gerätemaße DA 216-1, DA 216 EXT, DA 217-1, DA 217 EXT , DA 219-1, DA 219 EXT... - Seite 23 – 45 cm über einem Elektroherd – 65 cm über einem Gasherd DA 216-1 – 65 cm über einem Miele-Elektrogrill Abluft und EXT ..700 - 940 mm* einzuhalten. Umluft ....790 - 1025 mm Für weitere Hinweise beachten Sie...
-
Seite 24: Montage
Höhe der Unterkante der Dunstab- wird die Dunstabzugshaube an der zugshaube. Wand befestigt . DA 216-1, DA 217-1: Zuerst werden die Bohrungen zur Si- Ein Loch ø 6 mm auf der Mittellinie cherung des Wrasenschirms und für und 22 mm über der Höhe S bohren die Anbringung des Haltebleches A und den Dübel S6 in die Bohrung... - Seite 25 Montage Halteblech B Das Halteblech B an an die Wand halten und bis unter die Decke schie- ben. Richten Sie es mit Hilfe der Ker- ben und der Mittellinie waagerecht aus. Die 4 Bohrlöcher an der Wand anzeichnen. Die 4 Löcher ø 6 mm in die Wand bohren, und die Dübel S6 in die Lö- cher stecken.
-
Seite 26: Wrasenschirm
Den Wrasenschirm befestigen. Dazu "Reinigung und Pflege"). die Schrauben 5 x 40 mm in die bei- den Bohrungen drehen. DA 216-1, 217-1: Den Wrasenschirm mit einer Schrau- be 4 x 30 mm und einer Unterleg- scheibe 4,3 mm sichern. DA 219-1:... -
Seite 27: Motoreinheit
Montage Motoreinheit (nur bei Geräten mit integriertem Gebläse) Den 9poligen und den15poligen Stecker vom Wrasenschirm mit den entsprechenden Kupplungen an der Motoreinheit verbinden. Ausblasstutzen und Steuerkasten (nur bei Geräten der Typenreihe ...EXT) Der Ausblasstutzen des Schwaden- schirms liegt dem Gerät bei. Zuerst die beiden selbstsichernden Die Rückstauklappe ist darin integriert. -
Seite 28: Abluftbetrieb
Montage Befestigen Sie den Ausblasstutzen Abluftbetrieb mit vier Schrauben im Schwaden- Setzen Sie die beiliegende Rückstau- schirm. klappe in den Ausblasstutzen der Motoreinheit (nicht bei Geräten der Typenreihe ...EXT). Die Dunstabzugshaube ist für einen Abluftanschluß ø 150 mm vorbereitet. Für die Verwendung einer Abluflei- tung ø... -
Seite 29: Umluftbetrieb
Schlauchschellen am Um- werden anschließend vom Kamin ver- lenkstutzen und am Reduzierstutzen deckt. der Motoreinheit befestigen. Die Aktivkohlefilter einsetzen (siehe ,,Reinigung und Pflege“) Die für den Umluftbetrieb benötig- ten Aktivkohlefilter erhalten Sie im Miele Fachhandel oder beim Miele- Kundendienst. - Seite 30 Montage Die Schraubenköpfe mit den beilie- genden Abdeckkappen verdecken. nur für Umluftanschluß: Die oberen Einhängelaschen um ca. Die Umluftgitter in das Ausgleichs- 45° nach innen biegen. Dies erleich- stück und in den dahinter befindli- tert die Montage. chen Umlenkstutzen einsetzen, so daß...
- Seite 31 Montage Der Montageschutz aus Papier verhin- Ein Montageschutz aus Pappe verhin- dert, daß das Ausgleichsstück bei der dert ein Verkratzen des Kaminaufsat- Montage des Kamins versehentlich ver- zes bei der Montage. kratzt wird. Er wird nach der Montage wieder entfernt. Die Schutzfolie an den Klebepunkten des Montageschutzes entfernen.
-
Seite 32: Kaminaufsatz
