Verwandte Anleitungen für Miele DA 2906
Inhaltszusammenfassung für Miele DA 2906
- Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-DE M.-Nr. 11 435 120...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Funktionsbeschreibung .................. 14 Con@ctivity 2.0-Funktion ..................15 Übersicht Dunstabzugshaube................ 16 Bedienung (Automatischer Betrieb) .............. 18 Kochen mit Con@ctivity 2.0-Funktion (Automatischer Betrieb) ......18 Bratvorgang......................19 Den Automatikbetrieb vorübergehend verlassen ..........20 Rückkehr in den Automatikbetrieb.............. - Seite 3 Inhalt Fernbedienung ...................... 32 Reinigung der Fernbedienung ................32 Wechsel der Batterie ..................32 Installation...................... 33 Vor der Installation....................33 Montageplan ......................33 Gerätemaße......................34 Abstand zwischen Kochstelle und Dunstabzugshaube (S) ........36 Montageempfehlungen ..................37 Abluftleitung ......................37 Schalldämpfer ....................38 Elektroanschluss ....................
-
Seite 4: Sicherheitshinweise Und Warnungen
Kapitel zur Installation des Gerätes sowie die Si- cherheitshinweise und Warnungen unbedingt zu lesen und zu be- folgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter. -
Seite 5: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be- dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie- nen können. - Seite 6 Elektronetz an. Bei Dunstabzugshauben der Typenreihe ... EXT/EXTA ist die Ver- bindung zum externen Gebläse mit der zugehörigen Verbindungslei- tung und Steckverbindern herzustellen. Diese Geräte dürfen nur mit einem externen Gebläse von Miele kom- biniert werden.
- Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase. Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z. B.
- Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z. B.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Durch offene Flammen besteht Brandgefahr. Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
-
Seite 11: Sachgemäße Montage
Sicherheitshinweise und Warnungen Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei- nigung der Kochwrasen zu gewährleisten. Beachten Sie, dass sich die Dunstabzugshaube beim Kochen durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat. - Seite 12 – Geben Sie eine gebrauchte Batterie bei einer Sammelstelle ab. Werfen Sie die Batterie nicht in den Hausmüll. Zubehör Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
-
Seite 13: Entsorgung Der Transportverpackung
Abgabe und Verwertung halten wichtige Rohstoffe und können der Elektro- und Elektronikgeräte bei wiederverwertet werden. Die getrennte Kommune, Händler oder Miele. Für das Sammlung von Altbatterien und Altak- Löschen etwaiger personenbezogener kumulatoren erleichtert die Behandlung Daten auf dem zu entsorgenden Altge- und das Recycling. -
Seite 14: Funktionsbeschreibung
Bei Dunstabzugshauben, die für den Luftaustausch zwischen Raum- und Au- Betrieb mit einem externen Gebläse ßenluft stattfindet. vorbereitet sind, wird ein Miele Absaug- Sie ist bei ausgeschalteter Dunstab- gebläse außerhalb des Raumes an ei- zugshaube geschlossen. nem Standort Ihrer Wahl montiert. Das Nach dem Einschalten des Gerätes öff-... -
Seite 15: Con@Ctivity 2.0-Funktion
Zeit das Dunstabzugshaube in Abhängigkeit Gebläse der Dunstabzugshaube ein- vom Betriebszustand eines autarken geschaltet. Miele Elektro-Kochfeldes. – Während des Kochens wählt die Dunstabzugshaube automatisch die Gebläsestufe. Die Höhe der Gebläse- stufe hängt von der Anzahl der einge- schalteten Kochstellen und der ge- wählten Kochstufen ab. -

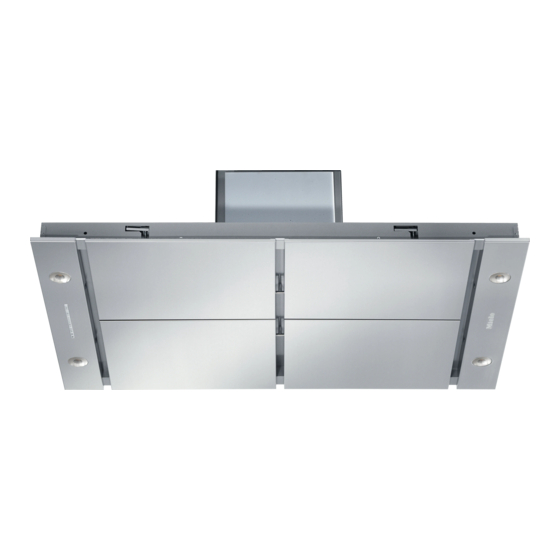

Seite 16: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube... - Seite 17 Übersicht Dunstabzugshaube a Paneele für Randabsaugung Nachkaufbares Zubehör DRP 2900 Glas (4 Elemente) DRP 2900 Edelstahl (4 Elemente) b Kochstellenbeleuchtung c Bedienelemente d Fettfilter e Kontrollleuchte f Taste für die Kochstellenbeleuchtung g Tasten zur Einstellung der Gebläseleistung Auf der Fernbedienung dienen die Tasten außerdem zum Ein- und Ausschalten des Gebläses.
-
Seite 18: Bedienung (Automatischer Betrieb)
Bedienung (Automatischer Betrieb) Wenn Con@ctivity 2.0 aktiviert ist, ar- beitet die Dunstabzugshaube immer im Automatikbetrieb (siehe „Con@ctivity 2.0-Funktion aktivieren“). Um die Dunstabzugshaube manuell zu bedienen, siehe „Kochen ohne Con@ctivity 2.0-Funktion“. Beispiele für die Gebläsestufen 1 bis 4 Kochen mit Con@ctivity 2.0- Funktion (Automatischer Be- Reaktionszeit trieb) -
Seite 19: Bratvorgang
Bedienung (Automatischer Betrieb) Bratvorgang Ausschalten Sie schalten z. B. zum Erhitzen des Schalten Sie alle Kochstellen aus. Kochgeschirrs vor dem Anbraten eine Das Gebläse der Dunstabzugshaube Kochstelle auf höchster Stufe ein. Ca. wird innerhalb der nächsten Minuten 10 Sekunden bis 4 Minuten danach stufenweise heruntergeschaltet und schalten Sie auf eine niedrigere Stufe schließlich ausgeschaltet. -
Seite 20: Den Automatikbetrieb Vorübergehend Verlassen
Bedienung (Automatischer Betrieb) Sie haben auch die Möglichkeit, die Den Automatikbetrieb vorüber- Dunstabzugshaube für einen komplet- gehend verlassen ten Kochvorgang manuell zu bedienen. So verlassen Sie während des Kochens Schalten Sie das Gebläse der Dunst- vorübergehend den Automatikbetrieb: abzugshaube vor dem Kochfeld ein. ... -
Seite 21: Bedienung (Manueller Betrieb)
Bedienung (Manueller Betrieb) Kochen ohne Con@ctivity 2.0- Gebläse einschalten Funktion (Manueller Betrieb) Schalten Sie das Gebläse ein, sobald Sie mit dem Kochen beginnen. Dadurch Unter folgenden Voraussetzungen ist werden Kochdünste von Beginn an er- die Dunstabzugshaube manuell zu be- fasst. dienen: ... -
Seite 22: Nachlaufzeit Wählen
Bedienung (Manueller Betrieb) Nachlaufzeit wählen Kochstellenbeleuchtung ein-/ ausschalten Lassen Sie das Gebläse nach dem Ko- chen noch einige Minuten weiterlaufen. Die Kochstellenbeleuchtung können Sie Die Küchenluft wird von verbliebenen unabhängig vom Gebläse ein- und aus- Wrasen und Gerüchen gereinigt. schalten. Rückstände in der Dunstabzugshaube ... -
Seite 23: Sicherheitsausschaltung
Bedienung (Manueller Betrieb) Powermanagement deaktivieren/ak- Sicherheitsausschaltung tivieren Wenn das Powermanagement deakti- Schalten Sie das Gebläse und die viert ist, wird die eingeschaltete Dunst- Beleuchtung aus. abzugshaube nach 12 Stunden auto- matisch ausgeschaltet (Gebläse und Drücken Sie die Taste Nachlauf Kochstellenbeleuchtung). -
Seite 24: Bedienung (Automatischer Und Manueller Betrieb)
Bedienung (Automatischer und manueller Betrieb) Drücken Sie gleichzeitig die Taste Betriebsstundenzähler Nachlauf und die Taste Betriebs- Die Dunstabzugshaube speichert die stunden . Zeit, die sie im Betrieb ist. Das Symbol Fettfilter und eine Anzei- Die Betriebsstundenzähler signalisieren ge der Gebläsestufenanzeige blinken. durch Aufleuchten des Symbols Fettfil- Die Anzeigen 1 bis B zeigen die einge- ter ... -
Seite 25: Betriebsstundenzähler Geruchsfilter Aktivieren/Ändern
Bedienung (Automatischer und manueller Betrieb) Betriebsstundenzähler Geruchsfilter Betriebsstundenzähler abfragen aktivieren/ändern Sie können sich vor Ablauf der Be- Die Geruchsfilter werden für den Um- triebszeit anzeigen lassen, wie viel Pro- luftbetrieb benötigt. zent der Zeit bereits abgelaufen ist. Der Betriebsstundenzähler für die Ge- ... -
Seite 26: Energiespartipps
Energiespartipps Diese Dunstabzugshaube arbeitet sehr – Nutzen Sie die Con@ctivity-Funktion. effizient und energiesparend. Folgende Die Dunstabzugshaube wird automa- Maßnahmen unterstützen Sie beim tisch ein- und ausgeschaltet. Die sparsamen Gebrauch: Dunstabzugshaube wählt die optima- le Leistungsstufe für die Kochsituati- – Sorgen Sie beim Kochen für eine gu- on und sorgt damit für einen geringen te Belüftung der Küche. -
Seite 27: Reinigung Und Pflege
Reinigung und Pflege Gehäuse Trennen Sie vor jeder Wartung und Pflege die Dunstabzugshaube Allgemein vom Elektronetz (siehe Kapitel „Si- cherheitshinweise und Warnungen“). Die Oberflächen und Bedienelemente können durch ungeeignete Reini- gungsmittel beschädigt werden. Verwenden Sie keine Reinigungsmit- tel, die Soda, Säure, Chlorid oder Lö- sungsmittel enthalten. -
Seite 28: Besondere Hinweise Für Edelstahlflächen
Um ein schnelles Wiederverschmutzen regelmäßigen Abständen gereinigt wer- zu verhindern, ist die Behandlung mit den. einem Edelstahl-Pflegemittel empfeh- lenswert (bei Miele erhältlich). Stark verschmutzte Fettfilter vermin- dern die Absaugleistung und führen zu Besondere Hinweise für Bedienele- einer stärkeren Verschmutzung der mente Dunstabzugshaube und der Küche. - Seite 29 Reinigung und Pflege Paneele und Fettfilter herausnehmen Zum Reinigen sind die Paneele und die Fettfilter zu entnehmen. Auf den Panee- len bildet sich während des Kochens Kondenswasser, dass nach dem Ko- chen verdunstet. Um beim Entnehmen ein Herabtropfen zu vermeiden, nehmen Sie die Paneele ungefähr zwei Stunden nach dem letzten Kochen heraus.
- Seite 30 Reinigung und Pflege Reinigung der Panneele und Fettfilter im Geschirrspüler Die Paneele und Fettfilter möglichst senkrecht oder geneigt in den Unter- korb stellen. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann. Verwenden Sie ein haushaltsübliches Geschirrspülmittel. ...
-
Seite 31: Geruchsfilter
Reinigung und Pflege Der Betriebsstundenzähler für die Ge- Betriebsstundenzähler Fettfilter zu- rücksetzen ruchsfilter ist dazu einmalig zu akti- vieren (siehe Kapitel „Bedienung“). Nach der Reinigung muss der Betriebs- stundenzähler zurückgesetzt werden. Betriebsstundenzähler Geruchsfilter zurücksetzen Drücken Sie bei eingeschaltetem Ge- bläse die Taste Betriebsstunden ... -
Seite 32: Fernbedienung
Reinigung und Pflege Fernbedienung Reinigung der Fernbedienung Reinigen Sie die Oberfläche nur mit einem feuchtem Tuch. Verwenden Sie nicht zu viel Wasser, um ein Eindrin- gen von Feuchtigkeit in das Gehäuse zu vermeiden. Wechsel der Batterie Es darf nur die angegebene Batterie verwendet werden. -
Seite 33: Installation
Installation Vor der Installation Beachten Sie vor der Installation alle Informationen in diesem Kapitel und das Kapitel „Sicherheitshinweise und Warnungen“. Montageplan Die einzelnen Montageschritte sind auf beiliegendem Montageplan beschrie- ben. -
Seite 34: Gerätemaße
Installation Gerätemaße... - Seite 35 Hierfür ist eine massive Ausführung der Decke, z. B. aus Holz, erforderlich. Achten Sie auf eine ausreichende Tragfähigkeit der Konstruktion. Im Bereich der Klemmen müssen Bauteile, wie Streben oder Leitungen, einen Abstand von mindestens 40 mm vom Ausschnitt haben. Abweichende Gerätemaße der DA 2906 EXT/EXTA...
-
Seite 36: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
Installation Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel „Sicherheitshinweise und Warnungen“. Kochgerät Abstand S mindestens Elektro-Kochstelle... -
Seite 37: Montageempfehlungen
Installation Montageempfehlungen Abluftleitung – Empfehlenswert ist ein Abstand von Bei gleichzeitigem Betrieb der mindestens 700 mm und maximal Dunstabzugshaube und einer raum- 1300 mm. luftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr! – Beachten Sie, dass die Kochwrasen mit zunehmendem Abstand zur Beachten Sie unbedingt das Kapitel Kochstelle schlechter erfasst werden. -
Seite 38: Schalldämpfer
Installation – Die Abluftleitung darf nicht geknickt Schalldämpfer oder zusammengedrückt werden. – Achten Sie darauf, dass alle Verbin- dungen fest und dicht sind. Beachten Sie, dass jede Einschrän- kung des Luftstroms die Luftleistung verringert und die Betriebsgeräusche erhöht. Soll die Abluft ins Freie geleitet wer- den, empfehlen wir die Installation ei- nes Teleskop-Mauerkastens oder ei- In die Abluftleitung kann ein Schall-... -
Seite 39: Elektroanschluss
Installation Abluftbetrieb mit externem Gebläse Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI- Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschal- ten. Installationsseitig muss eine Trennvor- richtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens Um Gebläsegeräusche in der Küche zu... -
Seite 40: Con@Ctivity 2.0-Funktion Aktivieren
Con@ctivity 2.0-Funktion aktivieren Aktivieren an der Dunstabzugshaube Installation des Con@ctivity 2.0-Sticks (am Bedienteil der Dunstabzugshau- be, nicht mit der Fernbedienung) Damit die Con@ctivity 2.0-Funktion ge- nutzt werden kann, muss das Kochfeld Kochfeld und Dunstabzugshaube mit dem Con@ctivity 2.0-Stick ausge- müssen ausgeschaltet sein. -
Seite 41: Aktivieren Am Kochfeld
Con@ctivity 2.0-Funktion aktivieren Aktivieren am Kochfeld Aktivierung fehlgeschlagen Während die Dunstabzugshaube die Kann die Funkverbindung trotz Aktivie- Funkverbindung sucht, starten Sie die rung von Dunstabzugshaube und Koch- Aktivierung des Kochfeldes. feld nicht hergestellt werden, müssen Informationen dazu entnehmen Sie beide Geräte zunächst deaktiviert und der Gebrauchsanweisung des Koch- dann erneut aktiviert werden. -
Seite 42: Fernbedienung Ab-/Anmelden
Fernbedienung ab-/anmelden Sollte die Fernbedienung die Verbin- Das An- und Abmelden muss an der dung zur Dunstabzugshaube verloren Dunstabzugshaube und an der Fernbe- haben, muss sie wieder angemeldet dienung gleichzeitig erfolgen. Rufen Sie werden. Dazu ist zunächst die Fernbe- den An-/Abmeldemodus zunächst an dienung an der Dunstabzugshaube und der Dunstabzugshaube, dann an der an der Fernbedienung abzumelden. - Seite 43 Fernbedienung ab-/anmelden Nach ca. 10 Sekunden blinkt die LED Anmelden abbrechen der Fernbedienung in größeren Abstän- Sollte die Anmeldung nicht möglich den 2-mal. Die Fernbedienung ist abge- sein, kann der Vorgang durch meldet. Nach kurzer Zeit erlischt die Drücken der Nachlauftaste 515 an LED.
-
Seite 44: Kundendienst Und Garantie
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden- dienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer. -
Seite 45: Technische Daten
Frequenzband 2,405 - 2,48 GHz Maximale Sendeleistung 10 mW Konformitätserklärung Hiermit erklärt Miele, dass diese Dunstabzugshaube der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden Internetadressen verfügbar: – Produkte, Download, auf www.miele.de – Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.de/ haushalt/informationsanforderung-385.htm durch Angabe des Produktnamens... - Seite 46 Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 2906 Jährlicher Energieverbrauch (AEC 36,1 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 44,4 hood fluiddynamische Effizienz (FDE 36,3 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
-
Seite 47: Datenblatt Für Haushaltsdunstabzugshauben
227,3 W Leistungsaufnahme im Aus-Zustand (P Leistungsaufnahme im Bereitschaftszustand (P 0,15 W Nennleistung Beleuchtungssystem 12,0 W Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf 450 Ix der Kochoberfläche Zeitverlängerungsfaktor Die Werte wurden in Kombination mit dem externen Gebläse Miele ABLG 202 er- mittelt. - Seite 51 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-20 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
- Seite 52 DA 2906, DA 2906 EXTA de-DE M.-Nr. 11 435 120 / 00...
