Haustechnik
Installationsanleitung

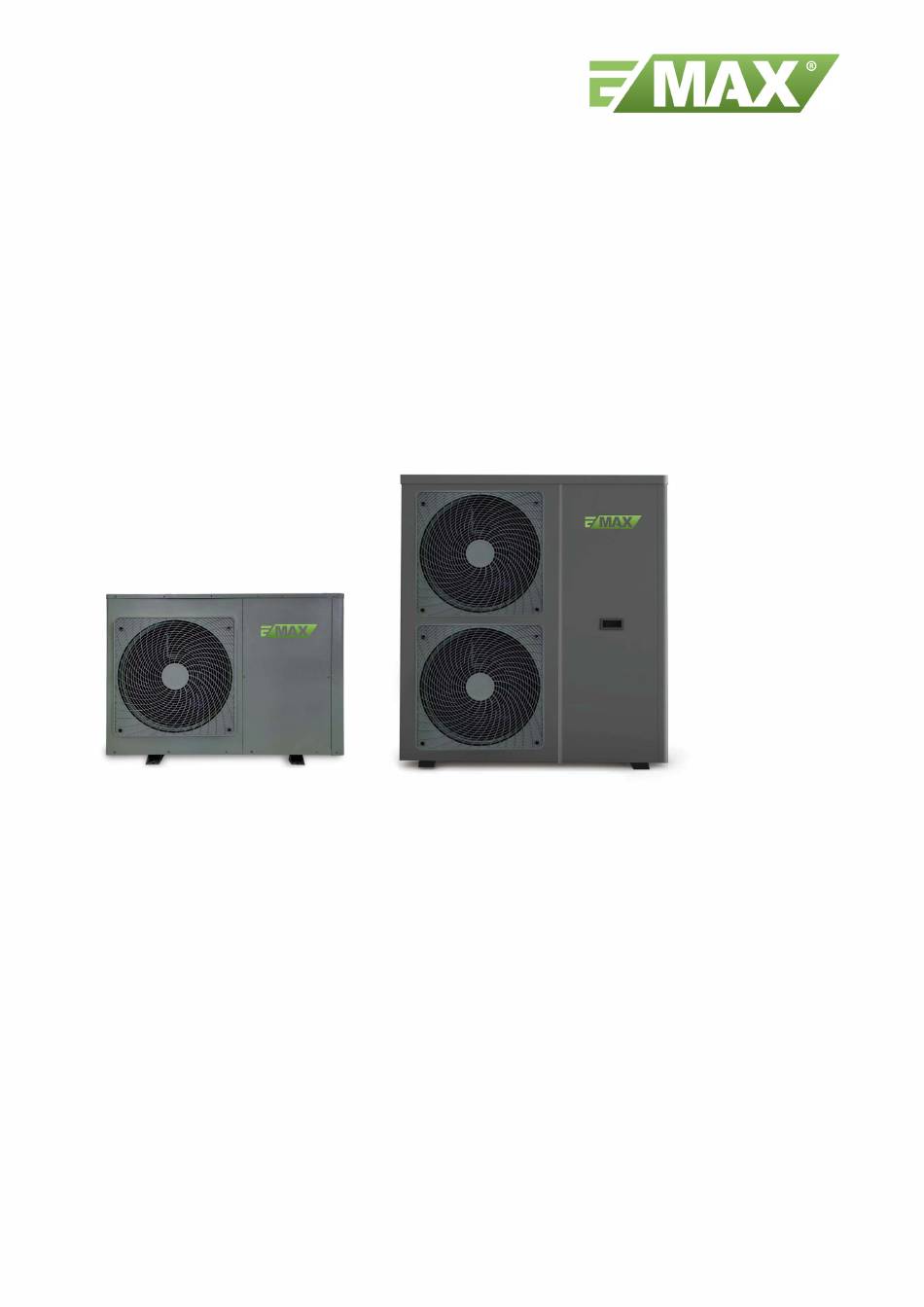

Luft-Wasser-Wärmepumpe
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und
Wissen verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs
des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von
Kindern ohne Aufsicht durchgeführt werden.
Bitte lesen Sie diese Installationsanleitung vollständig durch, bevor Sie das Produkt
installieren. Installationsarbeiten
dürfen
nur
von
autorisiertem
Personal
gemäß
den
nationalen Verdrahtungsstandards durchgeführt werden.
Bitte bewahren Sie diese Installationsanleitung nach gründlichem Lesen zum späteren
Nachschlagen auf.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Max EMAXR32 04
- Seite 1 Haustechnik Installationsanleitung Luft-Wasser-Wärmepumpe Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt 1 Vorwort ................................1 2 Spezifikation ..............................7 2.1 Struktur der Wärmepumpe ...........................7 2.2 Die Daten der Einheit ............................9 2.3 Maßeinheit ................................11 2.4 Schaltplan ................................12 2.5 Anwendung der Wärmepumpe ...........................15 3 Installation ...............................17 3.1 Transportieren des Geräts ...........................17 3.2 Installationsorte ..............................18 3.3 Saisonaler Wind und Vorsichtsmaßnahmen im Winter ..................20 3.4 Grundlage für die Installation ..........................21 3.5 Elektroverkabelung .............................22... -
Seite 3: Vorwort
1 Vorwort Dieses Installationshandbuch enthält Informationen und Anleitungen zum Verständnis, zur Installation und zur Überprüfung . Ihr sorgfältiges Lesen vor der Installation ist notwendig, um keine Fehler zu machen und mögliche Risiken zu vermeiden. WICHTIGE SICHERHEITSANWEISUNGEN Lesen Sie die Dieses Gerät ist mit Vorsichtsmaßnahmen brennbarem Kältemittel in diesem Handbuch... - Seite 4 WARNUNG Installation • Verwenden Sie keinen defekten oder unterbewerteten Leistungsschalter. Verwenden Sie dieses Gerät in einem dedizierten Stromkreis. - Es besteht Brand- oder Stromschlaggefahr. • Wenden Sie sich für elektrische Arbeiten an den Händler, Verkäufer, einen qualifizierten Elektriker oder ein autorisiertes Servicecenter. - Es besteht Brand- oder Stromschlaggefahr.
-
Seite 5: Betrieb
• Stellen Sie nach der Wartung sicher, dass der Stecker im Produkt angeschlossen ist. - Andernfalls kann es zu Produktschäden führen. • Ausgelaufenes Kältemittel nicht direkt berühren. - Es besteht Erfrierungsgefahr. • Die Einhaltung der EU -Gasvorschriften ist zu beachten. •... - Seite 6 • Lassen Sie kein Wasser in elektrische Teile laufen. - Es besteht Brand-, Geräteausfall- oder Stromschlaggefahr. • Lagern oder verwenden Sie keine brennbaren Gase oder Brennstoffe in der Nähe des Geräts. - Es besteht Brand- oder Geräteausfallgefahr. • Verwenden Sie das Gerät nicht für längere Zeit in einem dicht geschlossenen Raum. - Das Gerät kann beschädigt werden.
- Seite 7 • Wenden Sie sich für die Installation immer an den Händler oder ein autorisiertes Servicecenter. - Es besteht Brand-, Stromschlag-, Explosions- oder Verletzungsgefahr. • Wenn das Gerät längere Zeit nicht benutzt wird, empfehlen wir dringend, die Stromversorgung des Geräts nicht abzuschalten. - Es besteht die Gefahr des Einfrierens des Wassers.
- Seite 8 Betrieb • Verwenden Sie zum Reinigen ein weiches Tuch. Verwenden Sie keine scharfen Reinigungsmittel, Lösungsmittel usw. - Es besteht die Gefahr von Feuer, Stromschlag oder Beschädigung der Kunststoffteile des Geräts. • Treten Sie nicht auf das Gerät und stellen Sie nichts darauf. - Es besteht die Gefahr von Personenschäden und Ausfall des Geräts.
-
Seite 9: Spezifikation
2 Spezifikation 2.1 Struktur der Wärmepumpe EMAXR32_04, EMAXR32_05, EMAXR32_06, EMAXR32_07, EMAXR32_08, EMAXR32_09, EMAXR32_10, EMAXR32_12, EMAXR32_14, EMAXR32_16 EMAXR32_18, EMAXR32_20, EMAXR32_22 TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich... -
Seite 10: Die Daten Der Einheit
2.2 Die Daten der Einheit Modell EMAXR32_04 EMAXR32_05 EMAXR32_06 EMAXR32_07 ErP-Level (35 ℃） A+++ A+++ A+++ A+++ Heizleistungsbereich 3.0~9.0 3.0~9.0 3.0~9.0 3.0~9.0 5,0~ 4,6 5,0~ 4,6 5,0~ 4,6 5,0~ 4,6 Kühlleistung 2.0~5.0 2.0~5.0 2.0~7.0 2.0~5.0 Warmwasser- 2.6~8.0 2.6~8.0 2.6~9.0 2.6~8.0 Leistungsbereich 220 - 240 V / 1/50 220 - 240 V / 1/50... - Seite 11 EMAXR32_08 EMAXR32_09 EMAXR32_10 EMAXR32_12 Modell ErP-Level (35 ℃） A+++ A+++ A+++ A+++ Heizleistungsbereich 4.0~12.7 4.0~12.7 4~ 12,7 5.3~14.1 5,0~ 4,6 5,0~ 4,6 4,6~ 4,5 4,6 ~ 4,4 Kühlleistung 3.2~7.7 3.2~7.7 3,2 ~7,7 5.4~14.3 Warmwasser- 4.2~10.2 4.2~10.2 4,2~10,2 9,2 ~ 15,0 Leistungsbereich 220 - 240 V / 1/50 220 - 240 V / 1/50...
- Seite 12 EMAXR32_14 EMAXR32_16 EMAXR32_18 EMAXR32_20 EMAXR32_22 Modell ErP-Level (35 ℃） A+++ A+++ A+++ A+++ A+++ Heizleistungsbereich 9~16,2 10~17,7 8,6~21,9 9,7~23,9 10,7~24 4,6 ~4,4 4,6~4,4 4,5~4,3 4,5~4,3 4,5~4,3 Kühlleistung 5,4~13,2 5,4~14,3 5,7 ~14,3 6,1~15,6 5,7~15,6 Warmwasser- 10,2~14,2 11,2 ~ 15,0 9,6~25,6 9,6~27,6 9,6 ~ 27,6 Leistungsbereich 380-415 V / 3 / 50...
-
Seite 13: Maßeinheit
2.3 Maßeinheit EMAXR32_04, EMAXR32_05, EMAXR32_06, EMAXR32_07, EMAXR32_08, EMAXR32_09, EMAXR32_10, EMAXR32_12, EMAXR32_14, EMAXR32_16 EMAXR32_18, EMAXR32_20, EMAXR32_22 TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich... -
Seite 14: Schaltplan
2.4 Schaltplan EMAXR32_04, EMAXR32_05, EMAXR32_06, EMAXR32_07, EMAXR32_08, EMAXR32_09, EMAXR32_10 TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich... - Seite 15 EMAXR32_12, EMAXR32_14, EMAXR32_16 TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich...
- Seite 16 EMAXR32_18, EMAXR32_20, EMAXR32_22 TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich...
-
Seite 17: Anwendung Der Wärmepumpe
2.5 Anwendung der Wärmepumpe FALL 1: Anschließen von Wärmestrahlern zum Heizen und Kühlen TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich... - Seite 18 FALL 2: Warmwasserspeicher anschließen TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich...
-
Seite 19: Installation
3 Installation 3.1 Transportieren des Geräts • Führen Sie beim Tragen der aufgehängten Einheit die Seile zwischen den Beinen der Bodenplatte unter der Einheit hindurch. • Heben Sie das Gerät immer mit Seilen an, die an vier Punkten befestigt sind, damit das Gerät keinen Stößen ausgesetzt wird. -
Seite 20: Installationsorte
3.2 Installationsorte • Wenn eine Markise über dem Gerät gebaut wird, um direkte Sonneneinstrahlung oder Regeneinwirkung zu vermeiden, stellen Sie sicher, dass die Wärmeabstrahlung des Kondensators nicht eingeschränkt wird. • Stellen Sie sicher, dass die durch Pfeile gekennzeichneten Bereiche um die Vorder-, Rückseite und Seite des Geräts vorhanden sind. -
Seite 21: Installation Am Meer
VORSICHT • Seien Sie beim Tragen des Produkts sehr vorsichtig. • Lassen Sie das Produkt nicht von nur einer Person tragen, wenn es mehr als 20 kg wiegt. • PP-Bänder werden zum Verpacken einiger Produkte verwendet. Verwenden Sie sie nicht als Transportmittel, da sie gefährlich sind. •... -
Seite 22: Standort Auswählen
Standort auswählen • Falls das Gerät am Meer installiert werden soll, stellen Sie einen Windschutz auf, der nicht dem Meereswind ausgesetzt ist. • Es sollte stark genug sein wie Beton, um den Seewind vom Meer abzuhalten. • Höhe und Breite sollten mehr als 150 % der Einheit betragen. •... -
Seite 23: Grundlage Für Die Installation
• Installieren Sie das Gerät so, dass es nicht direkt mit Schnee in Berührung kommt. Wenn sich Schnee auf der Luftansaugöffnung ansammelt und gefriert, kann das System versagen. Wenn es in einem schneebedeckten Gebiet installiert wird, bringen Sie eine Haube am System an. •... -
Seite 24: Elektroverkabelung
WARNUNG • Achten Sie darauf, die Palette (Holzstütze) von der der Unterseite der Basiswanne des Geräts zu entfernen, bevor Sie die Schraube befestigen. Dies kann zu einem instabilen Zustand der Einheit und zu einem Einfrieren des Wärmetauschers führen, was zu anormalem Betrieb führt. - Seite 25 VORSICHT • Dieses Produkt verfügt über einen Phasenumkehrschutzdetektor, der nur funktioniert, wenn der Strom eingeschaltet ist. Wenn es zu einem Stromausfall kommt oder die Stromversorgung des Produkts ein- und ausgeschaltet wird, schließen Sie vor Ort eine Phasenumkehrschutzschaltung an, da der Betrieb des Produkts in Phasenumkehrung den Kompressor und andere Teile beschädigen kann.
-
Seite 26: Vorsichtsmaßnahmen Beim Verlegen Von Stromkabeln
Vorsichtsmaßnahmen beim Verlegen von Stromkabeln Verwenden Sie runde Druckklemmen für Verbindungen zum Leistungsklemmenblock. Power wire Round pressure terminal • Wenn keine verfügbar sind, befolgen Sie die nachstehenden Anweisungen. • Schließen Sie keine Drähte mit unterschiedlichen Dicken an die Leistungsklemmenleiste an. (Nicht ausreichende Stromversorgung kann ungewöhnliche Hitze verursachen.) •... - Seite 27 VORSICHT Stellen Sie sicher, dass die Schrauben der Klemme nicht locker sind. Achten Sie auf die Qualität der öffentlichen Stromversorgung Dieses Gerät entspricht jeweils: -EN/IEC 61000-3-12 (1) vorausgesetzt, dass die Kurzschlussleistung Ssc größer oder gleich dem Mindestwert Ssc am Schnittstellenpunkt zwischen der Versorgung des Benutzers und dem öffentlichen Netz ist.
-
Seite 28: Schaltplan
• Leistungsschaltermodell nur von autorisiertem Personal empfohlen. Modellname Maximaler Betriebsstrom Phase Leistung 23 A 7 kW 35 A 12 kW 12 kW 14 kW 16 kW 18 kW 20 kW *CB : Leistungsschalter *ELCB : Elektrischer Fehlerstromschutzschalter • Wählen Sie einen für die Stromspezifikation geeigneten Leistungsschalter aus. SCHALTPLAN TradeCom GmbH www.emax-haustechnik.de... -
Seite 29: Wasserleitungen Und Wasserkreislaufanschluss
90 Sekunden betragen. • Während der Wasserzufuhr sollte der Druck der Wasserzufuhr ungefähr 2,0 bar betragen. Bitte beachten Sie, dass die min. Der Wasserdruck beträgt 1,0 bar und max. Der Wasserdruck beträgt 6,0 bar. • Das Rohr ist isoliert, um einen Wärmeverlust an die Umgebung und eine Taubildung auf der Rohroberfläche im Kühlbetrieb zu verhindern. -
Seite 30: Wasseraufladung
WARNUNG Absperrventil einbauen • Beim Zusammenbau von zwei Absperrventilen ist ein Knallgeräusch zu hören, wenn das Ventil durch Drehen der Griffe geöffnet oder geschlossen wird. Dies ist ein normaler Zustand, da das Geräusch auf eine Leckage von geladenem Stickstoffgas im Inneren des Ventils zurückzuführen ist. - Seite 31 VORSICHT Am Entleerungs- und Füllventil darf kein Wasser austreten. Schritt 3: Beginnen Sie mit der Wasserversorgung. Während der Wasserversorgung sollte Folgendes eingehalten werden. • Der Druck der Wasserversorgung sollte ungefähr 2,0 bar betragen. • Für die Zufuhr von Wasserdruck sollte die Zeit von 0 bar auf 2,0 bar mehr als 1 Minute betragen.
-
Seite 32: Rohrisolierung
3.8 Rohrisolierung Zweck der Isolierung von Wasserleitungen ist: • Zur Vermeidung von Wärmeverlusten an die Außenumgebung. • Zur Vermeidung von Taubildung auf der Rohroberfläche im Kühlbetrieb. 3.9 Wasserqualität Die Wasserqualität sollte den EN 98/83 EG-Richtlinien entsprechen. Detaillierte Angaben zur Wasserqualität finden Sie in den EN 98/83 EG- Richtlinien. - Seite 33 VORSICHT 1. Es sollten ausschließlich die angegebenen Frostschutzmittel verwendet werden. 2. Bei Einsatz anderer Frostschutzmittel kann ein Druckabfall auftreten und die Leistung des Systems kann beeinträchtigt werden. 3. Bei bestimmten Frostschutzmitteln kann Korrosion auftreten. Daher sollte ein Korrosionsschutz verwendet werden. 4.
-
Seite 34: Betrieb Und Verwendung
4 Betrieb und Verwendung 4.1 Anzeige der Benutzeroberfläche Symbole der Benutzeroberfläche Beschreibung der Benutzeroberfläche TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich... - Seite 35 Nein. Name des Symbols Beschreibung WIFI- Anzeigebereich Hier wird nichts angezeigt, wenn das WLAN nicht verbunden ist. Dieses Symbol wird angezeigt, wenn das WLAN erfolgreich verbunden ist. Zeit Anzeigebereich Anzeigezeit. Anzeige der aktuellen Heiz-/Kühltemperatur. Berühren Sie die Klimaanlagen- Zahl, um „ Temperatur einstellen und Plus- und Minussymbol “ temperatur (Heiz-/ anzuzeigen , klicken Sie auf Plus und Minus, um die Kühlmodus)
-
Seite 36: Einführung Von Kabelgebundenen Controller-Funktionen
Das Symbol leuchtet hellgrün, um anzuzeigen, dass die Warmwasserseite Warmwasserseite eingeschaltet ist, und grau bedeutet, dass ein/aus die Warmwasserseite ausgeschaltet ist. Tippen Sie auf , um das Gerät ein- und auszuschalten. Das hellgrüne Symbol zeigt an, dass die AC-Seite AC-Seite ein/aus eingeschaltet ist, und das graue zeigt an, dass die AC-Seite ausgeschaltet ist. -
Seite 37: Zeiteinstellung
Bildschirmeinstellungen Klicken Sie auf der Menüoberfläche auf „ Bildschirmeinstellungen “ , um die Bildschirmeinstellungsoberfläche aufzurufen. „ Hintergrundbeleuchtungszeit “ beträgt 1 Minute, und der Auswahlbereich liegt zwischen 1 und 30 Minuten. Halten Sie den kleinen Punkt auf dem Fortschrittsbalken gedrückt und ziehen Sie, um die Zeit für die Hintergrundbeleuchtung anzupassen. -
Seite 38: Timing-Einstellung
Timing-Einstellung Klicken Sie auf der Menüoberfläche auf „ Zeitplan “ , um die Zeiteinstellungsoberfläche aufzurufen. 1. Die Timing-Funktion hat drei Gruppen von Timing-Perioden zur Auswahl, wie in der folgenden Abbildung gezeigt . Klicken Sie auf den grünen Punkt , um die Zeitmessung zu aktivieren, und klicken Sie auf den grauen Punkt , um die Zeitmessung zu beenden. -
Seite 39: Werkseinstellungen
Werkseinstellungen Klicken Sie auf „ Factory settings “ auf der Menüoberfläche, um die Timing- Einstellungsoberfläche aufzurufen. (Hinweis: Diese Funktion muss unter Anleitung von Fachleuten betrieben werden). Um auf die Oberfläche für die Werkseinstellungen zuzugreifen, müssen Sie zuerst das Passwort eingeben, auf das Feld „ Passwort eingeben “ klicken , um das dreistellige Passwort einzugeben (kann nur vom Werkstechniker bedient werden), auf „... - Seite 40 Parameterabfrage Klicken Sie auf das Symbol „ Parameter “ in der Werkseinstellungsschnittstelle, um die Parameterabfrageschnittstelle aufzurufen. 1. Es wird empfohlen, die Parametertabelle zu überprüfen, wenn die Parameter während der Inbetriebnahme des Geräts geändert werden müssen, und auf „ ◁▷ “ um den entsprechenden Parameterwert herum zu klicken, um den Wert zu erhöhen oder zu verringern.
-
Seite 41: Andere Einstellung
Andere Einstellung Wenn Sie auf das Symbol „ Andere “ in der Werkseinstellungsschnittstelle klicken, rufen Sie die andere Schnittstelle auf. 1. Klicken Sie in der „ Sonstiges “ -Oberfläche auf das Symbol „ Versionsinformationen “ , um die Versionsinformationsschnittstelle aufzurufen und die Programmversionsinformationen der Hauptsteuerplatine und die Programmversion des Kabelcontrollers abzufragen. - Seite 42 Klicken Sie in der Benutzeroberfläche „ Andere “ auf das Symbol „ Passwort ändern “ , um das Passwort zu ändern. Geben Sie dasselbe Passwort bei „ Neues Passwort “ und „ Passwort bestätigen “ ein und speichern Sie es, bevor Sie zurückkehren.
-
Seite 43: Abfrageformular Für Wire-Controller-Parameter
Heißwasser- Sterilisationszyklus/Tag Verweilzeit Heißwassersterilisation (Wert in Minuten) 0: Deaktiviert Auswahl des Betriebsmodus 1: Silent Modus (Leistung wird um 15% reduziert & und Lüfterlevel max. Level 7 0: Wasseraustrittstemperatur (Die maximale Einstellung des Reglers Temperaturprüfung basierend auf beträgt 60 ℃) Wassereinlasstemperatur oder... - Seite 44 Name Std.Wert min.Wert max.Wert Anmerkung 1:Heizkurve ein Heizkurve Funktion 0: Heizkurve aus (Standard) 1: Heizen Hochtemperatur Einstellung Heizkurven Typ 0: Heizen Niedertemperatur Einstellung Kurve 1 bis Kurve 8 kann gewählt werden. Vordefinierte Heizkurven mittels Standardkurve ist 4. Die 4-T1S wird Heizkurvennummer festlegen.
- Seite 45 Par. Name Std.Wert min.Wert max.Wert Anmerkung Kühlsaugüberhitzung Kd-Korrekturwert Ist Wert = eingestellter Wert - 10 /℃ 3 /℃ Kühlsaugüberhitzung Kd-Korrekturwert Ist Wert= eingestellter Wert - 10 /℃ 4 /℃ Bei einer negativen Zahl ist der Soll Überhitzungsgrad (Tao≤ -3, tatsächliche Wert = der eingestellte Wert –...
- Seite 46 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung Abtau Frequenz/U/s Abtau Öffnung/2PLS Ist Wert= Sollwert*2 Abtau-Ausgangsbedingung Tdef1/ ℃ Tdef Temperatur 1 min >10°C Abtau-Ausgangsbedingung Tdef2/ ℃ Tdef Temperatur 15sec min >15°C Abtaumodus Eingabe Ist Wert= Sollwert -30 (Der Werkt kann Temperaturkorrektur/ ℃...
- Seite 47 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung 103 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur = 0°C 104 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 1°C 105 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 2°C 106 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 3°C 107 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 4°C 108 Benutzerdef.
- Seite 48 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung 132 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -13°C 133 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -12°C 134 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -11°C 135 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -10°C 136 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -9°C 137 Benutzerdef.
- Seite 49 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung 162 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur 17°C 163 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur 18°C 164 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur 19°C 165 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur ≥ 20°C 166 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur ≥ 20°C Benutzerdef.
- Seite 50 Heißwasser- Sterilisationszyklus/Tag Verweilzeit Heißwassersterilisation (Wert in Minuten) 0: Deaktiviert Auswahl des Betriebsmodus 1: Silent Modus (Leistung wird um 15% reduziert & und Lüfterlevel max. Level 7 0: Wasseraustrittstemperatur (Die maximale Einstellung des Reglers Temperaturprüfung basierend auf beträgt 60 ℃) Wassereinlasstemperatur oder...
- Seite 51 Name Std.Wert min.Wert max.Wert Anmerkung 1:Heizkurve ein Heizkurve Funktion 0: Heizkurve aus (Standard) 1: Heizen Hochtemperatur Einstellung Heizkurven Typ 0: Heizen Niedertemperatur Einstellung Kurve 1 bis Kurve 8 kann gewählt werden. Vordefinierte Heizkurven mittels Standardkurve ist 4. Die 4-T1S wird Heizkurvennummer festlegen.
- Seite 52 Name Std.Wert min.Wert max.Wert Anmerkung Kühlsaugüberhitzung Kd-Korrekturwert Ist Wert= eingestellter Wert - 10 /℃ 3 /℃ Kühlsaugüberhitzung Kd-Korrekturwert Ist Wert= eingestellter Wert - 10 /℃ 4 /℃ Bei einer negativen Zahl ist der Soll Überhitzungsgrad (Tao≤ -3, tatsächliche Wert = der eingestellte Wert –...
- Seite 53 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung Abtau Frequenz/U/s Abtau Öffnung/2PLS Ist Wert= Sollwert*2 Abtau-Ausgangsbedingung Tdef1/ ℃ Tdef Temperatur 1 min >10°C Abtau-Ausgangsbedingung Tdef2/ ℃ Tdef Temperatur 15sec min >15°C Abtaumodus Eingabe Ist Wert= Sollwert -30 (Der Werkt kann erhört werden der Abtauvorgang nicht gestartet wird.
- Seite 54 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung 103 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur = 0°C 104 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 1°C 105 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 2°C 106 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 3°C 107 Benutzerdef. Niedertemperatur Heizen bei Umgebungstemperatur 4°C 108 Benutzerdef.
- Seite 55 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung 132 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -13°C 133 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -12°C 134 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -11°C 135 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -10°C 136 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur -9°C 137 Benutzerdef.
- Seite 56 Num. Bezeichnung Std.Wert min.Wert max.Wert Anmerkung 162 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur 17°C 163 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur 18°C 164 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur 19°C 165 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur ≥ 20°C 166 Benutzerdef. Hochtemperatur Heizen bei Umgebungstemperatur ≥ 20°C Benutzerdef.
-
Seite 57: Heizkurve Oder Kühlkurve
4.4.1 Heizkurve oder Kühlkurve (Klimakurve) Klimakurve bzw. Heizkurve Funktion einschalten Standardmäßig ist die Klima oder Heizkurvenfunktion deaktiviert. Um Diese Funktion einzuschalten befolgen Sie folgende Schritte Gehen Sie in den Menü - Werks Einstellungen - Parameters. Geben Sie das Password ein (Wenden Sie sich an Ihr Installateur). Blättern Sie zu Parameter 020 und setzen Sie den Wert auf 001. -
Seite 58: Vordefinierte Heizkurven 1 - 8 Niedertemperatur Bereich
Vordefinierte Heizkurven 1 - 8 Niedertemperatur Bereich 2-T1SHeizkurve 1-T1SHeizkurve ≤ - 2 0 - 1 8 - 1 6 - 1 4 - 1 2 - 1 0 - 8 - 6 - 4 - 2 0 2 4 6 8 1 0 1 2 1 4 1 6 1 8 ≥ 2 0 ≤... -
Seite 59: Benutzerdefinierte Heizkurven Niedertemperatur Bereich
Benutzerdefinierte Heizkurven Niedertemperatur Bereich Um eine benutzerdefinierte Heizkurve zu erstellen, befolgen Sie folgende Schritte. Gehen Sie in den Menu - Werks Einstellungen - Parameters. Geben Sie das Password ein (Wenden Sie sich an Ihr Installateur). Blättern Sie zu Parameter 021 und setzen Sie den Wert 000 für die Niedertemperatur Heizkurven. - Seite 60 Klimakurve bzw. Heizkurve im Hochtemperatur Bereich einstellen In extrem kalten Regionen kann die Wärmepumpe die Vorlauftemperaturen für den Heizkreis im Hochtemperatur Bereich betrieben werden. Standardmäßig läuft die Wärmepumpe im Niedertemperatur Bereich bis 40°C. Befolgen Sie folgende Schritte um die Klimakurve bzw. Heizkurve im Hochtemperatur Bereich festzulegen.
-
Seite 61: Vordefinierte Heizkurven 1 - 8 Hochtemperatur Bereich
Vordefinierte Heizkurven 1 - 8 Hochtemperatur Bereich 1-T1SHeizkurve 2-T1SHeizkurve Außentemperatur Außentemperatur 3-T1SHeizkurve 4-T1SHeizkurve Außentemperatur Außentemperatur 5-T1SHeizkurve 6-T1SHeizkurve Außentemperatur Außentemperatur 7-T1SHeizkurve 8-T1SHeizkurve Außentemperatur Außentemperatur TradeCom GmbH www.emax-haustechnik.de HRB 743123, Amtsgericht Stuttgart Otto-Hahn-Straße 9 info@emax-haustechnik.de Ust.-IdNr.: DE286342673 72406 Bisingen 0 74 76 / 8 98 49-00 Geschäftsführer: Jan Ullrich... - Seite 62 Benutzerdefinierte HeizkurvenNiedertemperatur Bereich Um eine benutzerdefinierte Heizkurve zu erstellen, befolgen Sie folgende Schritte. Gehen Sie in den Menu - Werks Einstellungen - Parameters. Geben Sie das Password ein (Wenden Sie sich an Ihr Installateur). Blättern Sie zu Parameter 021 und setzen Sie den Wert 000 für die Hochtemperatur Heizkurven.
-
Seite 63: Fehlercodetabelle
4.5 Fehlercodetabelle Fehlername Falscher Code zweier Temperatursensoren (reserviert) des Twi -Temperatursensors Fehler des Tliq-Temperatursensors zwei Temperatursensoren (Austrittswassertemperatur) Abschaltschutz für Wasserdurchfluss E6 _ Kommunikationsfehler zwischen Innengerät und Außengerät Frostschutz-Abschaltschutz im Kühlmodus EEPROM-Fehler des Innengeräts (nur für Split-Typ) Unzureichender Wasserdurchflussschutz Kommunikationsfehler zwischen PCB und Controller-Display „... - Seite 64 Trennschutz des Hochdruckschalters Trennschutz für Niederdruckschalter Kühlmodus Überdruckschutz Kommunikationsfehler zwischen Innengerät und Außengerät Kommunikationsfehler Steuerplatine und Antriebsplatine Td-Temperatursensor-Übertemperaturschutz (Kompressor- Abgastemperatur) Abgasüberhitzungswert zu niedriger Schutz Lüftermotor 1 defekt Lüftermotor 2 defekt Ausfall des Vierwegeventils IPM-Übertemperaturschutz der Laufwerksplatine Überstromschutz für die Leistungsaufnahme der Antriebsplatine DC-Bus-Unterspannungsschutz der Antriebsplatine Fehler des Temperatursensors des Kühlkörpers der Laufwerksplatine Antriebsmodulschutz (F0)
-
Seite 65: Instandhaltung Und Reparatur
5 Instandhaltung und Reparatur 5.1 Tägliche Inspektion 1. Überprüfen Sie , ob die Taste des Controllers funktionstüchtig ist oder ein Fehlercode angezeigt wird. 2. Überprüfen Sie vor dem Einschalten die Temperaturparameter, den Schaltzustand und den Lastausgang. A. Es sollte kein großer Unterschied zwischen der angezeigten Temperatur und der tatsächlichen Umgebungstemperatur bestehen. -
Seite 66: Wartung Der Wichtigsten Elektrischen Teile
5.3 Wartung der wichtigsten elektrischen Teile 1. Luftschalter, AC-Schütz und Replay-Inspektion: ob die Klemme fest, rostig und verbrannt ist. Schließen Sie den Schalter und prüfen Sie, ob Eingang und Ausgang jeder Phase verbunden sind. 2. Ob das AC-Schütz und die Relaisspule empfindlich sind und vollständig geschlossen sind. -
Seite 67: Zubehör Installation
6 Zubehör Installation Diese Wärmepumpe kann mit verschiedenen Zubehörteilen verbunden werden, um ihre Funktionalität zu erweitern und den Benutzerkomfort zu verbessern. In diesem Kapitel werden Spezifikationen zu unterstütztem Zubehör von Drittanbietern und zum Anschluss an unsere Wärmepumpe vorgestellt. 6.1 Vor der Installation WARNUNG Folgendes sollte vor der Installation aufbewahrt werden •... -
Seite 68: Allgemeine Informationen
• Temperaturreglers des Warmwasserspeichers ein. Allgemeine Informationen Unsere Wärmepumpe unterstützt das folgende 3-Wege-Ventil. Leistung Betriebsart Unterstützt 230 VAC SPDT Auswahl von „Durchfluss A“ zwischen 3-adrig „Fluss A“ und „Fluss B“ (2) Auswahl von „Flow B“ zwischen „Flow A“ und „Flow B“ (3) (1) SPDT=Single Pole Double Throw. -
Seite 69: So Verdrahten Sie Die Warmwasserspeicherheizung
WARNUNG Umwälzpumpe einbauen Wenn das Gerät mit einem Warmwasserspeicher verwendet wird, wird DRINGEND empfohlen, eine Umwälzpumpe zu installieren, um zu verhindern, dass kaltes Wasser am Ende der Warmwasserversorgung ausläuft, und um die Wassertemperatur im Warmwasserspeicher zu stabilisieren Die Zirkulationspumpe sollte betrieben werden, wenn kein Warmwasserbedarf −... - Seite 70 WARNUNG Wire specification • Cross-sectional area of the wire should be 6 mm2. Einstellen der Thermostattemperatur • Um einen ordnungsgemäßen Betrieb zu gewährleisten, wird empfohlen, die Temperatur des Thermostats auf die maximale Temperatur einzustellen (Symbol auf dem Bild). • 1 φ Elektroheizungsmodell und 3 φ Elektroheizungsmodell werden auf die gleiche Weise wie unten beschrieben eingestellt.
-
Seite 71: Hinweise Transport / Kennzeichnung / Entsorgung / Lagerung / Wartung
7 Hinweise 1. Transport von Geräten, die brennbare Kältemittel enthalten Einhaltung der Transportvorschriften 2. Kennzeichnung von Geräten durch Schilder Einhaltung der örtlichen Vorschriften 3. Entsorgung von Geräten mit brennbaren Kältemitteln Einhaltung nationaler Vorschriften 4. Lagerung von Geräten/Geräten. Die Lagerung der Ausrüstung sollte gemäß den Anweisungen des Herstellers erfolgen. - Seite 72 6) Keine Zündquellen: Niemand, der Arbeiten an einem Kühlsystem durchführt, bei denen Rohrleitungen freigelegt werden, die brennbares Kältemittel enthalten oder enthalten haben, darf Zündquellen so verwenden, dass dies zu Brand- oder Explosionsgefahr führen kann. Alle möglichen Zündquellen, einschließlich Zigarettenrauchen, sollten in ausreichendem Abstand vom Ort des Einbaus, der Reparatur, des Ausbaus und der Entsorgung, bei dem brennbare Kältemittel entstehen, gehalten werden, möglicherweise an den umgebenden Raum abgegeben werden.
- Seite 73 9) Kontrollen an elektrischen Geräten: Die Reparatur und Wartung elektrischer Komponenten muss anfängliche Sicherheitsüberprüfungen und Komponenteninspektionsverfahren umfassen. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, darf keine elektrische Versorgung an den Stromkreis angeschlossen werden, bis er zufriedenstellend behoben wurde. Wenn der Fehler nicht sofort behoben werden kann, aber der Betrieb fortgesetzt werden muss, muss eine angemessene vorübergehende Lösung verwendet werden.
- Seite 74 Verkabelung Stellen Sie sicher, dass die Verkabelung nicht Verschleiß, Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten oder anderen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Prüfung muss auch die Auswirkungen von Alterung oder ständiger Vibration von Quellen wie Kompressoren oder Lüftern berücksichtigen. Erkennung von brennbaren Kältemitteln Unter keinen Umständen dürfen potenzielle Zündquellen beim Suchen oder Auffinden von Kältemittellecks verwendet werden.
- Seite 75 Das Spülen erfolgt durch Unterbrechen des Vakuums im System mit OFN und weiter füllen, bis der Arbeitsdruck erreicht ist, dann in die Atmosphäre entlüften und schließlich auf ein Vakuum herunterziehen. Dieser Vorgang muss wiederholt werden, bis kein Kältemittel mehr im System ist. Wenn die letzte OFN-Füllung verwendet wird, muss das System auf atmosphärischen Druck entlüftet werden, damit die Arbeiten stattfinden können.
- Seite 76 Stellen Sie sicher, dass sich die Flasche auf der Waage befindet, bevor die Bergung stattfindet. Starten Sie die Rückgewinnungsmaschine und betreiben Sie sie gemäß den Anweisungen des Herstellers. Zylinder nicht überfüllen. (Nicht mehr als 80 Volumenprozent Flüssigladung). Überschreiten Sie nicht den maximalen Betriebsdruck der Flasche, auch nicht vorübergehend.
- Seite 77 Diese Kennzeichnung weist darauf hin, dass dieses Produkt in dergesamten EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um möglichen Schäden vorzubeugen für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung, recyceln Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.
