Bedingungen: Nur bei eloPACK VSE 10-3 / 20-3
▶ Drücken Sie die Sicherungsschalter F3 und F4 nach
oben.
7. Lassen Sie die Spannungen am Abgang der Hausver-
teilung von einer Elektrofachkraft messen.
–
Bei Varianten mit einem Wechselrichter: Stellen Sie
sicher, dass die elektrische Spannung zwischen der
Klemme 4 und dem Neutralleiter N 230 V (±10 %)
beträgt.
–
Bei Varianten mit drei Wechselrichtern: Stellen Sie
sicher, dass an den Klemmen 4, 5 und 6 eine Drei-
phasenwechselspannung anliegt und die elektrische
Spannung der einzelnen Klemmen gegenüber dem
Neutralleiter N jeweils 230 V (±10 %) beträgt. Stel-
len Sie außerdem sicher, dass an den Klemmen 4-
6 ein Rechtsdrehfeld anliegt (120 Grad Phasenver-
schiebung).
8. Öffnen Sie Ihren Hausanschlusskasten bzw. die Unter-
verteilung und schalten Sie die drei 32 A-Sicherungs-
automaten ein. Warten Sie ca. 80 Sekunden, bis die Si-
cherungsautomaten geschaltet sind und schließen Sie
den Hausanschlusskasten bzw. die Unterverteilung wie-
der.
9. Stellen Sie die Temperatur am Thermostat auf ca.
15 °C über der Raumtemperatur ein (ca. 45 °C).
10. Schließen Sie die Schranktür und verriegeln Sie die
Schranktür an den Verschlüssen.
◁
Das Produkt ist betriebsbereit.
11. Aktivieren Sie den Automatikmodus, um das Produkt im
Dauerbetrieb zu verwenden (→ Seite 10).
4.5

Betriebsmodus

4.5.1 Automatikmodus
Im Automatikmodus überwacht das Produkt kontinuierlich
den Energieverbrauch sowie die Energieerzeugung und
steuert alle Energieflüsse automatisch. Wenn die Energie-
erzeugung den Verbrauch für eine gewisse Zeit überschrei-
tet, dann werden die Batterien bei noch freier Kapazität ge-
laden. Je nach Einstellung werden elektrische Verbraucher
mithilfe der Funksteckdosen oder über das Eigenverbrauchs-
relais zusätzlich zugeschaltet. Wenn der Batterie-Ladezu-
stand 100 % erreicht hat, dann wird die Ladung angehalten
und das Produkt wechselt in den Betriebszustand Stand-by
(→ Seite 7). Überschüssige Energie wird dabei dem öffentli-
chen Stromnetz zugeführt.
Die erzeugte Energie wird mit folgender Priorisierung verteilt:
1. Elektrische Verbraucher im Haus
2. Ladung der Batterien des Produkts
3. Einspeisung der Energie in das öffentliche Stromnetz
Wenn die Energieerzeugung den Energieverbrauch unter-
schreitet, dann wechselt das Produkt in den Betriebszustand
Entladung.
Wenn keine Energieerzeugung erfolgt (z. B. nachts), dann
werden die elektrischen Verbraucher im Haus bis zur maxi-
malen Leistung der Batterien vom Produkt mit der gespei-
cherten Energie versorgt. Wenn mehr Energie benötigt wird,
dann wird diese Energie aus dem öffentlichen Stromnetz be-
zogen.
0020196702_00 eloPACK Betriebsanleitung

Bildschirmbeschreibungen 5

4.5.2 Betriebsmodus Manuell
Stand-by:
Wenn Sie den Betriebszustand Stand-by manuell ausge-
wählt haben, dann wird dieser Betriebszustand bis zur Wahl
eines anderen Betriebszustandes beibehalten.
In diesem Betriebszustand werden die Batterien des Pro-
dukts weder automatisch geladen noch entladen. Es wird
lediglich eine Erhaltungsladung zum Ausgleichen der Stand-
by-Verbräuche automatisch durchgeführt, d. h. der Ladezu-
stand bleibt konstant.
Der erzeugte Strom wird direkt den elektrischen Verbrau-
chern im Haus und dem öffentlichen Stromnetz zugeführt.
Laden:
Wenn Sie den Betriebszustand Laden manuell ausgewählt
haben, dann wird dieser Betriebszustand beibehalten, bis die
Batterien vollständig aufgeladen sind. Danach wechselt das
Produkt, je nach Auswahl, in den Betriebszustand Stand-by
bzw. in den Automatikmodus.
Im Betriebsmodus Manuell werden die Batterien konstant
mit dem vom Vaillant Kundendienst eingestellten Ladestrom
geladen.
4.5.3 Betriebsmodus Notstrom
Wenn die Stromversorgung durch das öffentliche Stromnetz
ausfällt, dann aktiviert das Produkt den Betriebsmodus Not-
strom. Es ertönt ein akustisches Signal. Das Produkt ver-
sorgt die Notstromklemmen weiterhin mit Energie, bis eine
kritische Unterspannung erreicht ist. Wenn die Kapazität der
Batterien unter 30 % sinkt, dann schaltet sich das Produkt
ab.
5 Bildschirmbeschreibungen
5.1

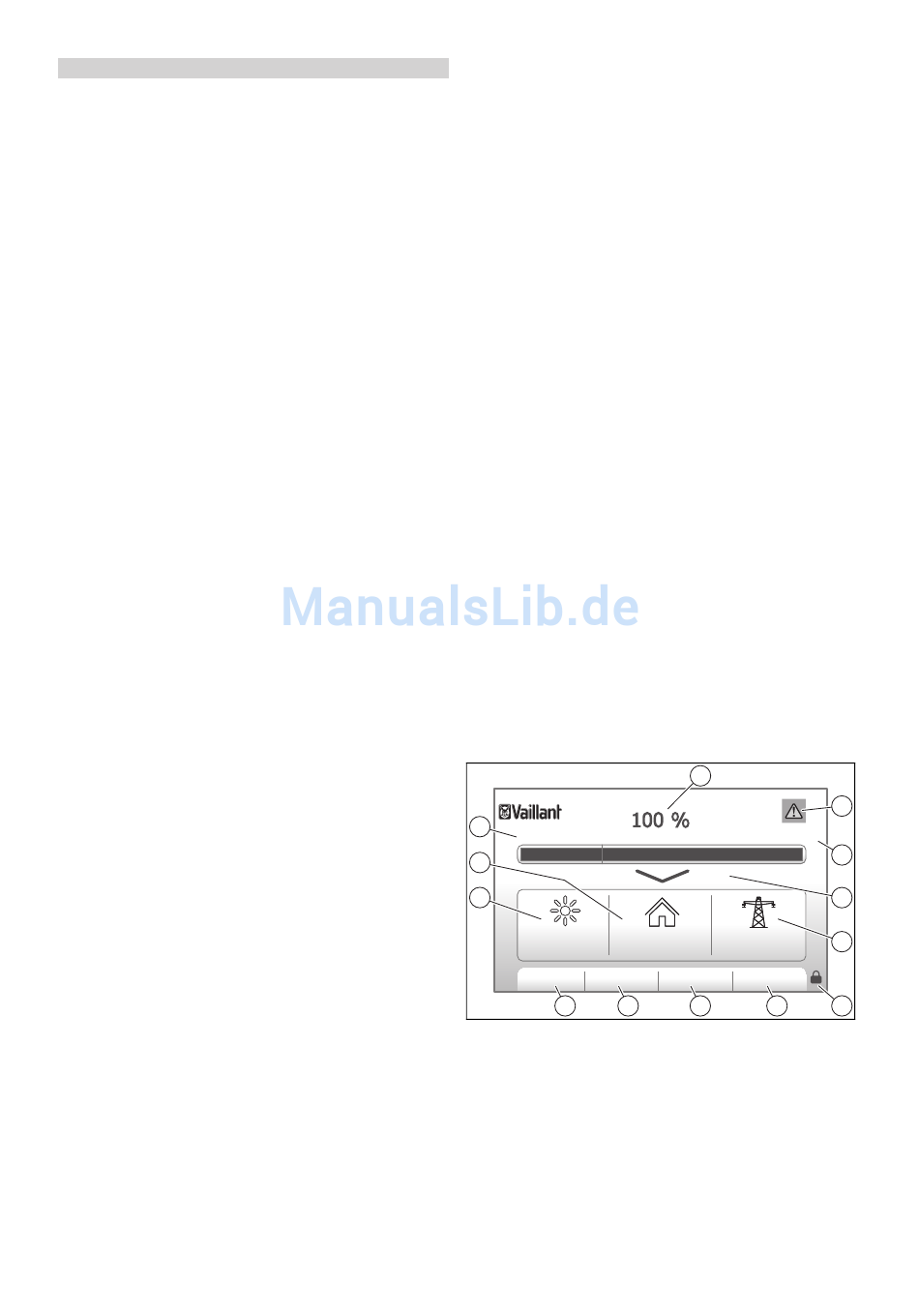

Startbildschirm anzeigen

3
8.0 kWh Lithium Batterie
5
Entladung
4
Erzeugung Aktueller Verbrauch
0.00 kW
Betriebsmodus Verlauf
8 9
1 Anzeige aktuelle Betriebs-
art
2 Anzeige Ladezustand
Batterien (in Prozent)
3 Anzeige Kapazität Batte-
rien (in kWh)
4 Anzeige erzeugte Energie
(in kW)
5 Anzeige aktueller Ver-
brauch (in kW)
2
Hinweise
prüfen!
Betriebsmodus
Automatikmodus
0.42 kW
Momentane Einspeisung
0.01 kW 0.00 kW
Verbraucher Einstellungen
10 11
6 Anzeige aktuelle Bezugs-
oder Einspeiseleistung (in
kW)
7 Anzeige Lade- oder Entla-
deleistung (in kW)
8 Schaltfläche Bildschirm
Betriebsmodus
9 Schaltfläche Bildschirm
Verlauf
10 Schaltfläche Bildschirm
Verbraucher
13
1
7
6
12
9
