Einsatz Touch Panel
Montage
3
Einsatz Touch Panel
3.1 Montage
Überblick

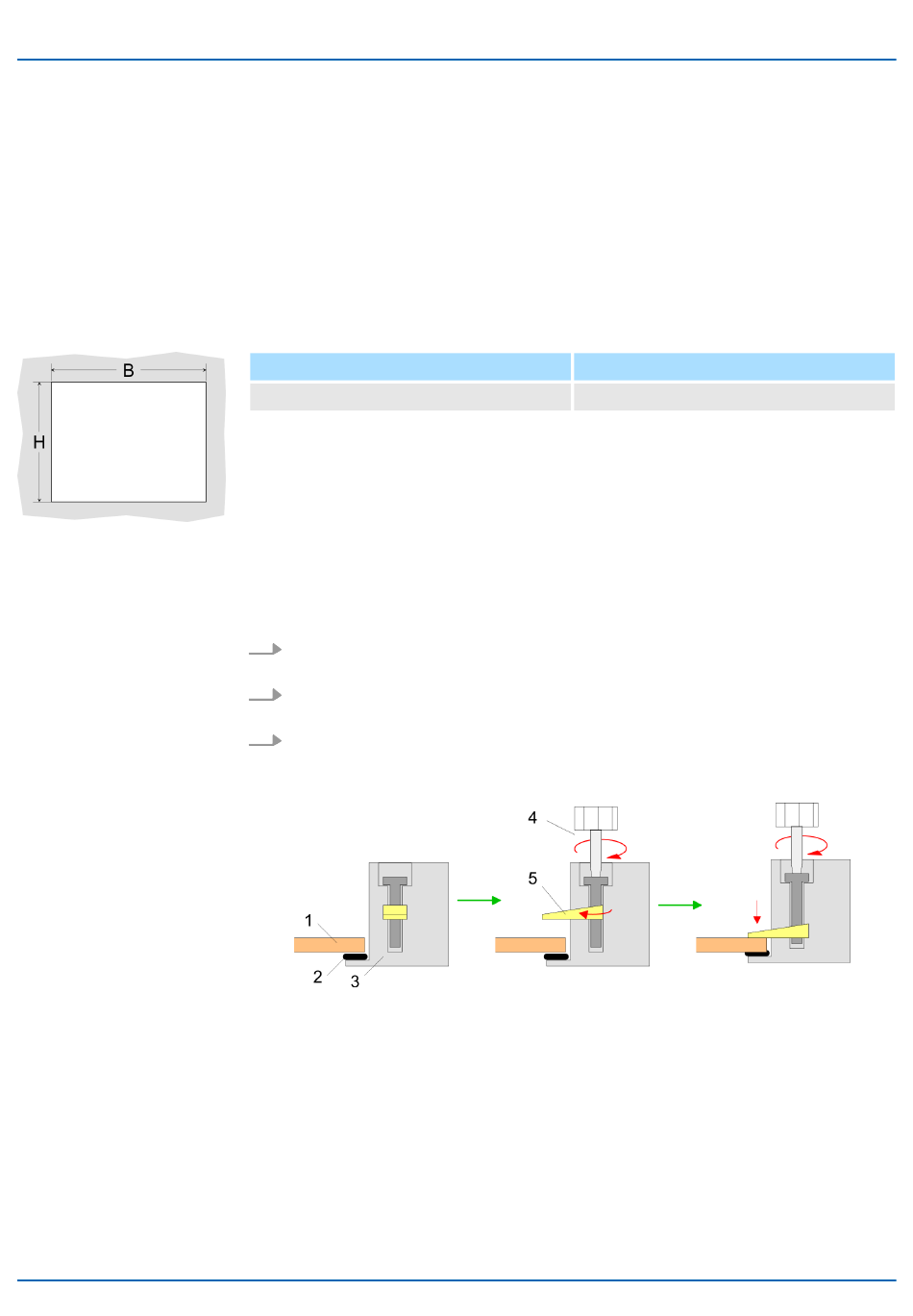

Einbaumaße
Montage
22
Das Touch Panel ist geeignet zum Einbau in Bedientableaus und Schaltschrankfronten.
Die Montage erfolgt von der Rückseite. Hierzu besitzt das Touch Panel eine patentierte
integrierte Befestigungsmechanik, die eine einfache Montage mittels eines Schrauben-
drehers erlaubt. Da das Touch Panel ausschließlich über Steckverbindungen ange-
schlossen wird, ist ein schneller Geräteaustausch jederzeit möglich.
Zum Einbau in Bedientableaus und Schaltschrankfronten ist für das Touch Panel folg-
ender Frontplattenausschnitt erforderlich:
Touch Panel
62F-FEE0-...
Die Befestigungsmechanik ist in das Gehäuse des Touch Panels integriert und von der
Rückseite zugänglich. Für die Montage ist ein kleiner Schlitzschraubendreher erforder-
lich.
1.
Stecken Sie Ihr Bedienfeld [3] von der Frontseite durch den Frontplattenausschnitt
[1], bis es mit der Dichtung [2] aufliegt.
2.
Drehen Sie nun wie gezeigt im Uhrzeigersinn mit einem Schraubendreher [4] den
Riegel [5] so, dass dieser ausschwenkt.
3.
Durch weiteres Drehen wird dieser gegen die Frontplatte geschraubt, so dass diese
gegen Ihre Schaltschrankfront gezogen und gehalten wird.
B x H in mm
200 x 144
HB160 | TP | 62F-FEE0 | de | 17-25
VIPA HMI
