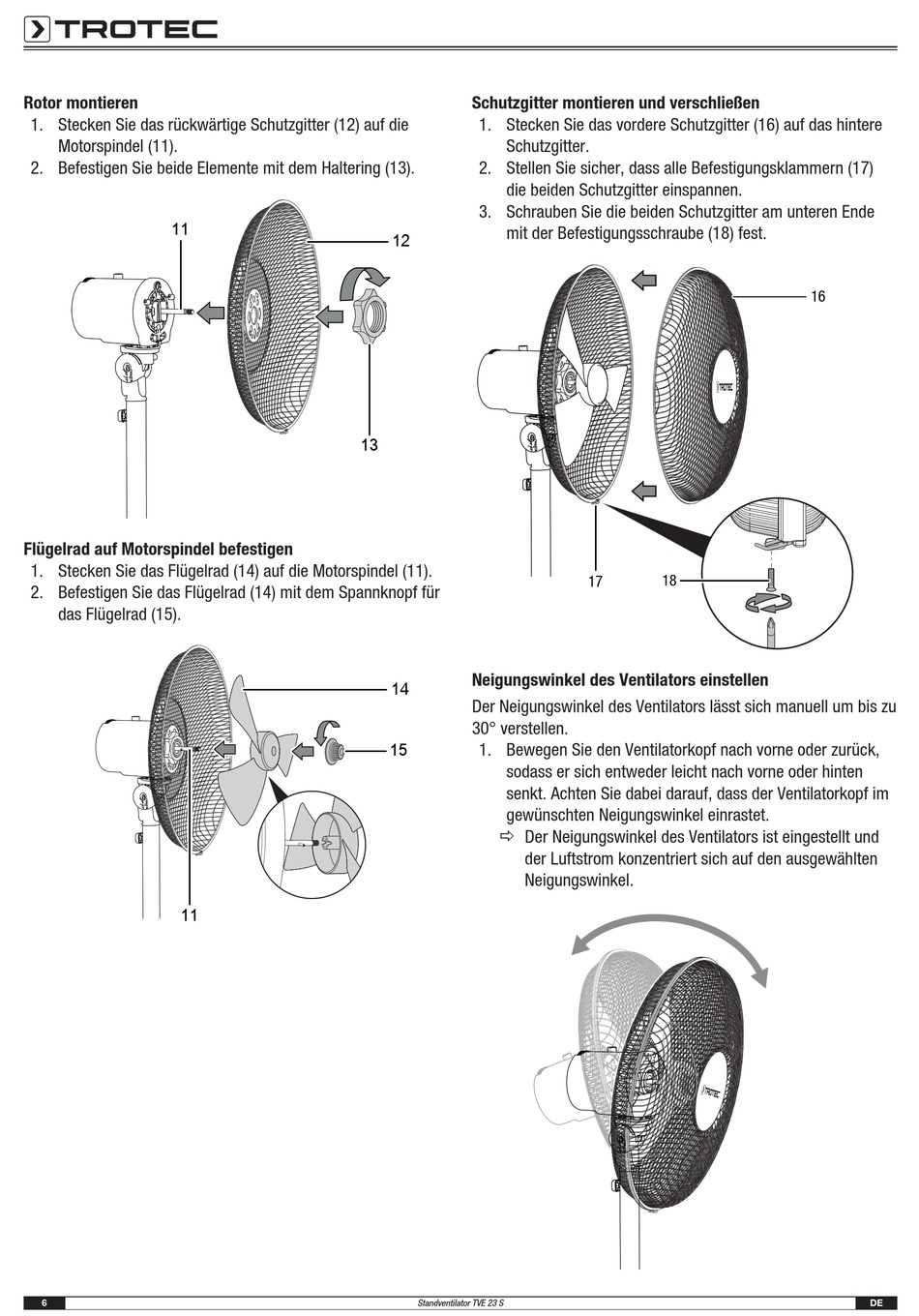

Rotor montieren
1. Stecken Sie das rückwärtige Schutzgitter (12) auf die
Motorspindel (11).
2. Befestigen Sie beide Elemente mit dem Haltering (13).
11
Flügelrad auf Motorspindel befestigen
1. Stecken Sie das Flügelrad (14) auf die Motorspindel (11).
2. Befestigen Sie das Flügelrad (14) mit dem Spannknopf für
das Flügelrad (15).
11
6
Schutzgitter montieren und verschließen
1. Stecken Sie das vordere Schutzgitter (16) auf das hintere
Schutzgitter.
2. Stellen Sie sicher, dass alle Befestigungsklammern (17)
die beiden Schutzgitter einspannen.
3. Schrauben Sie die beiden Schutzgitter am unteren Ende
mit der Befestigungsschraube (18) fest.
12
13
Neigungswinkel des Ventilators einstellen
14
Der Neigungswinkel des Ventilators lässt sich manuell um bis zu
30° verstellen.
1. Bewegen Sie den Ventilatorkopf nach vorne oder zurück,
15
sodass er sich entweder leicht nach vorne oder hinten
senkt. Achten Sie dabei darauf, dass der Ventilatorkopf im
gewünschten Neigungswinkel einrastet.
ð Der Neigungswinkel des Ventilators ist eingestellt und
der Luftstrom konzentriert sich auf den ausgewählten
Neigungswinkel.
Standventilator TVE 23 S
18
17
16
DE
