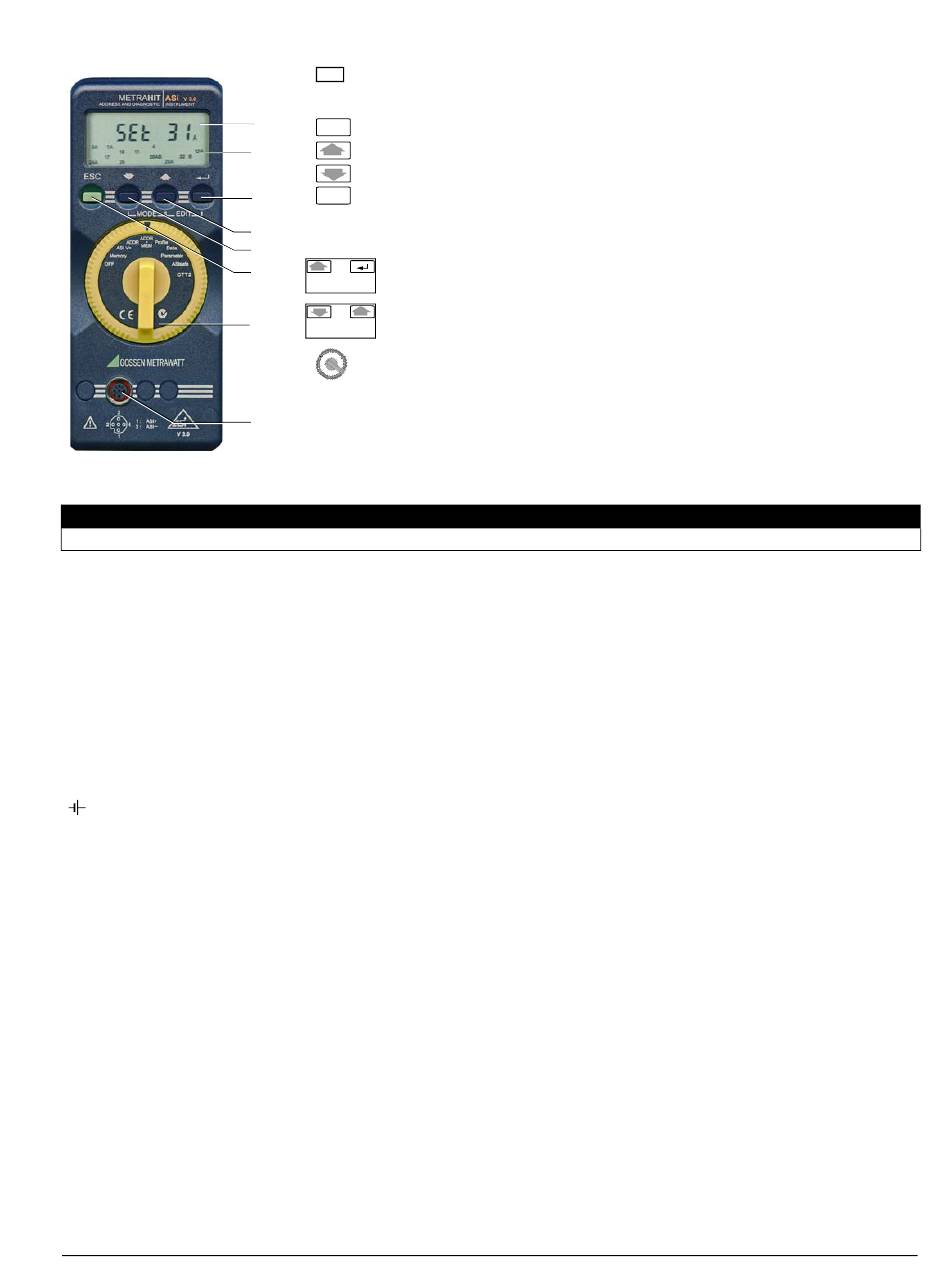

2 Bedien- und Anzeigeelemente
HINWEIS
Die Adressierleitung ist auch ohne Festschrauben in der M12-Buchse des Adressiergerätes funktionsbereit.
Bedeutung der Zusatzinformationen in der Hauptanzeige:
Bin
Darstellung als Binärzahl
Hex
Darstellung als Hexadezimalzahl (ansonsten Darstellung als Dezimalzahl)
IN
Eingangswert
EDIT
Ausgangswert / Änderungsmodus
Channel
Kanalnummer (z. B. bei Analogmodul)
PFF
Peripheriefehlerflag (Meldung von Slave)
IO.ID.ID2
Profil-Codes
ID1
ID1-Code
A oder B
Adressenkennung bei Slave mit erweiterter Adressierung
A oder V
Anzeige von Ampere oder Volt
Batteriespannung niedrig
Weitere Systemmeldungen siehe Kapitel 6 Systemmeldungen.
GMC-I Messtechnik GmbH
1
Hauptanzeige mit 8 Stellen und Zusatzinformationen
888
Dieses Symbol repräsentiert die Information auf der 7-Segment-Anzeige
2 Adressfeld: Anzeige belegter AS-i Adressen
1
↵
3
RETURN / Eingabebestätigung
2
4
Auf / Wert erhöhen
5
Ab / Wert verringern
6
ESC
Rücksprung / Abbruch
3
4
Tastenkombinationen:
5
+
6
Änderungsfunktion / Ausgänge schreiben
EDIT
+
Geräteeinstellung
7
MODE
7
Drehschalter für Funktionsauswahl
8 Buchse M12 für Anschluss der AS-i Slaves
8
3
