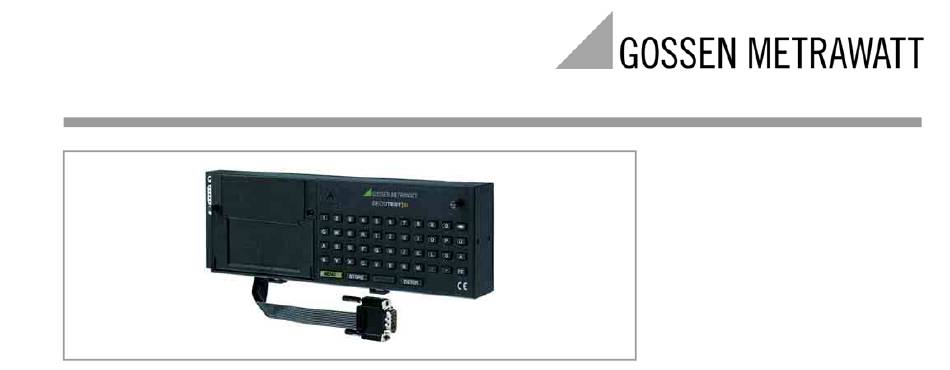

- Seite 1 Bedienungsanleitung Operating Instructions SECUTEST⏐SI 3-349-399-15 1/12.06...
- Seite 2 SECUTEST⏐SI ohne Funktion MENU GMC-I Gossen-Metrawatt GmbH...

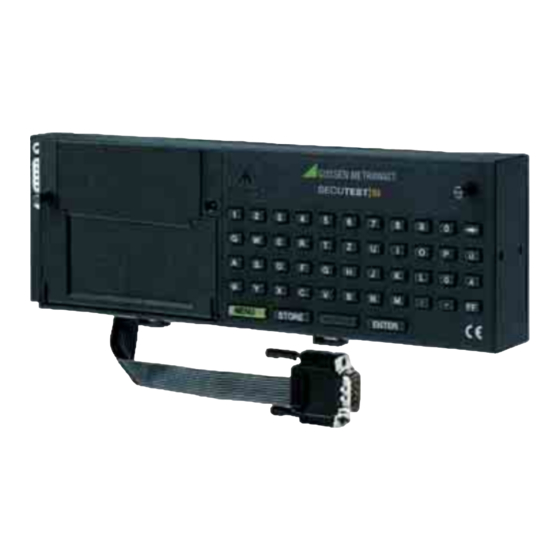

- Seite 3 1 Flachbandleitung mit RS232-Stecker zum Anschluss des SI-Moduls an das Prüfgerät Kombinierte Tastaturbefehle für Protokolleingaben (nur für Prüfgerät SECUTEST...) 2 Rändelschrauben Löscht die Zeile, in welcher der Cursor steht. 3 RS232-Anschlussbuchse für PC oder Barcodeleser 4 Signallampe, leuchtet bei eingeschaltetem Batteriebetrieb Alle Texteingaben werden gelöscht, 5 Batteriefach für 4 x 1,5 V-Mignonzellen (Rückseite) vorausgesetzt der Cursor steht in einem aktiven Texteingabefeld...
-
Seite 4: Inhaltsverzeichnis
Inhalt Seite Seite Anwendung .................. 6 Protokoll anzeigen und speichern ..........12 Anwendung SECUTEST................6 Protokoll anzeigen, Texte eingeben und speichern ........12 Anwendung PROFITEST 204 und METRISO 5000 D-PI ........6 Protokoll automatisch speichern ..............14 Bedeutung der Symbole auf dem Gerät ............6 Protokoll schnell speichern ................ - Seite 5 Inhalt Seite Seite Fehlermeldungen ..............22 Technische Kennwerte .............. 22 Wartung ..................25 11.1 Reset des SI-Moduls ................. 25 11.2 Batterien ....................25 11.3 Gehäuse ....................25 11.4 Rücknahme und umweltverträgliche Entsorgung ........25 Reparatur- und Ersatzteil-Service ..........26 Produktsupport ................26 GMC-I Gossen-Metrawatt GmbH...
-
Seite 6: Anwendung
Anwendung Anwendung PROFITEST 204 und METRISO 5000 D-PI Der Betrieb mit diesen Prüfgeräten ist beschränkt auf die Funktion Das SI (Storage Interface)-Modul SECUTEST⏐SI ist ein spezielles Zusatz- „Kommentareingabe über die alphanumerische Tastatur.“ Hier sind nur gerät für folgende Prüfgeräte: folgende Kapitel relevant: SECUTEST..., PROFITEST 204 und METRISO 5000 D-PI Kap. -
Seite 7: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Bei bestimmungsgemäßer Verwendung des SECUTEST⏐SI ist die Sicher- Datensicherung (nur Geräte der Serie SECUTEST... ) heit von Anwender und Gerät gewährleistet. Um die gesetzlichen Vorschriften über die elektromagnetische Verträg- Die Mess-, Protokoll- und Eingabedaten werden im Speichermodul lichkeit (EMV) zu erfüllen, wurde zur Abschirmung ein elektrisch leitfähi- SECUTEST⏐SI (Zubehör, nicht im Lieferumfang) in einem RAM sicher... -
Seite 8: Inbetriebnahme
Inbetriebnahme Lösen Sie die Arretierung durch seitlichen Druck auf den Klemmver- schluss des Batteriefachdeckels und entfernen Sie die Abdeckung. Batterien einsetzen Durch Kippen des Moduls fällt der Batteriehalter aus dem Batte- Zur Speicherung der Daten im SI-Modul und zur Datenübertragung zum PC, riefach. -
Seite 9: Si-Modul Einsetzen
SI-Modul einsetzen Achtung! Nur SECUTEST...: Nehmen Sie aus dem Deckel des SECUTEST... die Ab- Solange die Signallampe am SI-Modul leuchtet, findet eine deckung heraus. Drücken Sie dazu die Abdeckung in die seitliche Synchronisation zwischen Prüfgerät und SI-Modul statt. In die- Richtung. -
Seite 10: Voreinstellungen
Druckermenü aufrufen Voreinstellungen MENU drücken Nach dem Aufrufen des Menüpunktes „Setup“ können Sie folgende Einstellungen vorneh- Das Auswählen und Durchführen der im Menü men: aufgeführten Funktion erfolgt mit den entspre- chenden Tasten am Prüfgerät. Die übrigen Bedienelemente und Anschlüsse sollten, wäh- rend das SI-Modul aktiv ist, unverändert blei- ben, um den Datenverkehr nicht zu stören. -
Seite 11: Kopf- Und Fußzeilen Eingeben Und Löschen
Kopf- und Fußzeilen eingeben und löschen In die jeweils nächste Zeile gelangen Sie durch Drücken der Taste ENTER z.B. Löschen können Sie die Kopf- und Fußzeilen mit den Tasten Speicher löschen Um den Speicher zu löschen drücken Sie die Taste am SI-Modul. -
Seite 12: Protokoll Anzeigen Und Speichern
Protokoll anzeigen und speichern Das Prüfprotokoll enthält automatisch das Prüfergebnis mit den Mess- und Grenzwerten sowie Angaben zur Sichtkontrolle. Durch Eingaben Hinweis über die Tastatur oder über einen Barcodeleser (siehe Kapitel 7, Seite 20) Das Speichern von Prüfergebnissen des Sicherheits- und Funktions- können Sie weitere spezifische Angaben über Prüfling, Kunde und Repa- tests sowie die Übernahme in das Protokoll und die Statistik ist nur ratur in das Prüfprotokoll integrieren. - Seite 13 Die Texteingabe einer Zeile beenden Sie durch Bild links: Drücken der Taste . Sie gelangen Angaben zum Prüfling ENTER dabei gleichzeitig in die jeweils nächste Zeile. je max. 24 Zeichen Drücken Sie zum Speichern die Taste STORE Durch kehren Sie zum SI-Menü zurück. Bild rechts: Bei Speicherung des Protokolls wird die fort- Angaben zum Kunden...
-
Seite 14: Protokoll Automatisch Speichern
Wenn beim Aufrufen des Menüpunktes Proto- Prüfgerät SECUTEST...: Wählen Sie am Prüfgerät mit dem Funktionsschalter die gewünschte koll keine Daten im Prüfgerät zur Verfügung Prüfung. stehen, dann erfolgt diese Meldung: ältere Version SECUTEST 0701/0702S: Wählen Sie am Prüfgerät mit dem Funktionsschalter die Schalterstel- lung MENUE. -
Seite 15: Protokoll Schnell Speichern
Protokoll schnell speichern Hinweis Sollen viele Messungen nacheinander durchgeführt und die Ergebnisse Wurde versehentlich ein Reset nach einer Prüfung durchge- erst später ausgewertet werden, bietet sich die Funktion „Protokoll führt, z.B. durch Umschalten des Funktionsschalters oder Abziehen des Schnittstellenkabels, so muss die Identnummer schnell speichern“... -
Seite 16: Gespeicherte Protokolle Abrufen
Gespeicherte Protokolle abrufen Eine Liste sämtlicher gespeicherter Protokolle kann jederzeit abgerufen werden, um den Inhalt einzelner Protokolle nachträglich anzeigen und ausdrucken zu lassen. Die erste Spalte enthält die fortlaufenden Num- mern, die zweite die Identnummern. Angezeigt werden maximal die ers- ten 14 Zeichen der Identnummer. -
Seite 17: Statistik
Statistik Aufzeichnung der Statistik vorbereiten Sollen statistische Daten aufgezeichnet werden, so muss vor Beginn Insgesamt können statistische Daten von maximal acht Geräteklassen einer Messung die zugehörige Klassenbezeichnung durch Anwahl von aufgezeichnet werden. Zu den statistischen Daten gehört die Anzahl der Klasse festgelegt werden. -
Seite 18: Statistische Daten Ansehen
Die Sicherheitsprüfungen sowie die Funktionstests können jetzt für die Statistische Daten ansehen ausgewählte Klasse durchgeführt werden. Zum Abruf statistischer Daten wird das Statistik-Menü angewählt: Nach dem Beginn einer Protokollaufnahme kann die Einstellung erster Richten Sie mit oder den Cursor auf Ansicht und bestätigen Sie oder alles im Statistik-Menü... -
Seite 19: Statistische Daten Löschen
Statistische Daten löschen Führen Sie den Cursor mit oder auf löschen und bestätigen Sie Wählen Sie die Klasse aus, deren Daten gelöscht werden sollen. oder Wählen Sie löschen: gesamt aus, die gespeicherten statistischen Daten aller Klassen werden gelöscht! Nach dem Löschen aller Klassen wird die Klasse A aktiv gesetzt und die Fehlerart jeder Klasse auf erster eingestellt. -
Seite 20: Betrieb Mit Barcodeleser
Betrieb mit Barcodeleser Konfigurieren des Barcodelesers Der Barcodeleser B3261 ist für folgende Barcodes konfiguriert: Mit dem Barcodeleser B3261 (Zubehör) können Sie als Barcodes vor- EAN13 / CODE 39 / CODE 128 handene Informationen schnell, leicht und sicher in die Prüfprotokolle übernehmen. -
Seite 21: Batteriebetrieb
Batteriebetrieb Automatisches Abschalten Wenn das SI-Modul nicht am SECUTEST... angeschlossen ist, ist nur Das SI-Modul wird automatisch abgeschaltet und die LED erlischt, wenn Batteriebetrieb mit der Funktion „Datenaustausch mit einem PC“ mög- beim Datenverkehr mit dem PC eine Pause von mehr als 10 Sekunden lich: eintritt. -
Seite 22: Fehlermeldungen
Fehlermeldungen Technische Kennwerte Meldung beim Aktivieren des SI-Moduls, Anschlusselemente wenn die Batterien nahezu entladen sind. Befestigung am Prüfgerät 2 Rändelschrauben zum Befestigen im Deckel des Prüfgeräts; Messdatenübertra- gung und Stromversorgung über Flach- bandleitung und 9-poligen D-SUB-Stecker, anzuschließen an der RS232-Schnittstelle des Prüfgeräts Meldung, wenn die Taste STORE... - Seite 23 Datenspeicher Der 9-polige D-SUB-Anschlussstecker für den Anschluss des SI-Moduls an das Prüfgerät besitzt folgende Belegung: RAM (Data) 100 kByte 1: Freigabe für Fernstg. „Plus“ Echtzeituhr mit Datum batteriegepuffert 2: RXD 3: TXD Schnittstelle 4: NC 5: GROUND RS232, seriell gem. DIN 19241 6: Freigabe für Fernstg.
- Seite 24 Referenzbedingungen Stromaufnahme μ μ Standby (Datenpufferung) A ... 200 ± Batteriespannung 0,5 V Datenübertragung zum PC < 100 mA ± ± Hilfsenergie 0,5 V DC oder 8 V 0,5 V gleichge- richtet Elektromagnetische Verträglichkeit EMV ° ± Umgebungstemperatur … Relative Luftfeuchte 60 % Störaussendung, Störfestigkeit...
-
Seite 25: Wartung
Wartung Achtung 11.1 Reset des SI-Moduls Verbrauchte Batterien dürfen nicht im Gerät verbleiben. Sollte das SI-Modul, z.B. durch Fehlbedienung, nicht mehr reagieren, so Entsorgen Sie die Batterien umweltgerecht. ist dieses zu initialisieren. Ziehen Sie den Netzstecker des Prüfgeräts und starten Sie das Gerät 11.3 Gehäuse neu. -
Seite 26: Reparatur- Und Ersatzteil-Service
Reparatur- und Ersatzteil-Service Produktsupport Bitte wenden Sie sich im Bedarfsfall an: Bitte wenden Sie sich im Bedarfsfall an: GMC-I Gossen-Metrawatt GmbH GMC-I Gossen-Metrawatt GmbH Service-Center Hotline Produktsupport Thomas-Mann-Straße 20 Telefon +49-(0)-911-8602-112 90471 Nürnberg • Germany Telefax +49-(0)-911-8602-709 Telefon +49-(0)-911-8602-0 E-Mail support@gossenmetrawatt.com Telefax +49-(0)-911-8602-253 E-Mail service@gossenmetrawatt.com Diese Anschrift gilt nur für Deutschland.
