DE
Bedienungsanleitung

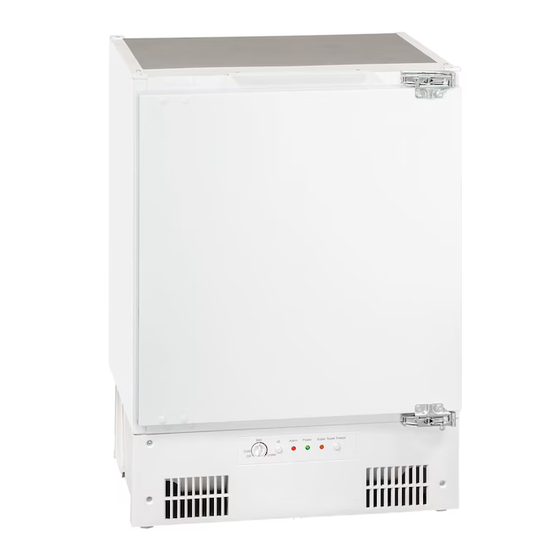

Gefrierschrank
UGS105-1 EA+
Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt.
Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut
und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit
praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit -
Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa
arbeiten.
UGS105-1 EA+
Version E1.2 12/2014
Seite 1 von 26
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit UGS105-1 EA+
Inhaltszusammenfassung für exquisit UGS105-1 EA+
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung bitte gut durchlesen. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. -
Seite 3: Umweltschutz
Tipps zur Energieeinsparung..............18 Türanschlagwechsel ................19 Betriebsgeräusche ................. 21 Störungen….. Störungsbehebung ............21 Kundendienst ..................22 Allgemeine Garantiebedingungen ............23 Technische Angaben................25 CE-Konformität ..................25 Produktdatenblatt für Haushaltkühlgeräte ..........26 Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 20012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. -
Seite 4: Gebrauchs- Und Sicherheitshinweise
Gebrauchs- und Sicherheitshinweise 2.1 Sicherheitshinweise Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise WARNUNG Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu... -
Seite 5: Besondere Sicherheitshinweise
Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen. Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden. -
Seite 6: Kühlmittel
2.4 Kühlmittel VORSICHT Kühlkreislauf nicht beschädigen. Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden. Vorgehen bei beschädigtem Kühlkreislauf: ... -
Seite 7: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transport- schäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen, eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. -
Seite 8: Anweisungen Zum Unterbau
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist: SN 10 bis 32°C N 16 bis 32°C ST 16 bis 38°C T 16 bis 43°C Die Luftzirkulation an der Geräterückwand und –oberkante beeinflusst den Energieverbrauch und die Gefrierleistung. Daher müssen die für die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. - Seite 9 Abbildung 2 4. Nach dem Einsetzen des Gerätes in die Nische (Abb. 2) müssen Sie die Höhe mithilfe der 4 einstellbaren Füße regulieren (Abb. 3). Die Höhe kann zwischen 82 und 87 cm reguliert werden. Abbildung 3 MONTAGE DER TÜRPLATTE 1.
- Seite 10 Abbildung 4 Abbildung 5 1. Befestigen Sie das Gerät mithilfe der dafür vorgesehenen, oberen oder seitlichen Befestigungslöcher (Abb. 6) an der Arbeitsfläche oder an den Seiten der anliegenden Einheiten. UGS105-1 EA+ Version E1.2 12/2014 Seite 10 von 26...
- Seite 11 Abbildung 6 MONTAGE DES SOCKELS WARRNUNG Das Originallüftungsgitter muss unbedingt verwendet werden, um den Betrieb des Gerätes nicht zu beeinträchtigen. Der Sockel muss ebenso mindestens 25 mm von der Gerätetür entfernt positioniert werden. Wenn die Nische des Gerätes eine Höhe von A = 820mm hat und der Sockel eine Höhe von = 100mm, kann der Sockel ohne weitere Änderung angebracht werden.
-
Seite 12: Geräteausstattung
Geräteausstattung Lieferumfang 1 Gefrierschrank 1 Bedienungsanleitung 3 Gefrierschubladen 1 Eiswürfelschale 1 Lüftungsschlitze 2 Temperaturregler 3 Schnellgefrierfächer 4 Fach für gefrorene Speisen 5 Verstellbare Füsse Temperaturregler 1 Temperaturregler (Off = Aus ; Cold = Min; Mid=Normal; Colder= Max) 2 Alarmsignal Ausschalttaste 3 Alarm Erhöhte Temperatur Anzeige 4 Power... -
Seite 13: Betrieb
Super-Freeze (Schnellgefrieren) Durch einfaches drücken der Super Freeze Taste, arbeitet der Gefrierschrank im Schnellgefrier-Betrieb. Die Anzeigelampe Super Freeze leuchtet. Nach Erreichen der gewünschten Gefriertemperatur den Super Freeze durch betätigen des Knopfes 6 wieder ausschalten. Nach maximal 72 Stunden schaltet sich die Funktion Super Freeze automatisch ab und stellt sich in den Normal Modus ein. -
Seite 14: Temperatur Einstellen
6.2 Temperatur einstellen Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt. Die Stellungen MIN - MAX regeln die verschiedenen Werte der Innentemperatur. Stellungen: Stufe MIN (Cold) : Niedrigste Gefrierleistung Stufe MAX (Colder) Höchste Gefrierleistung Stellen Sie den Temperaturregler auf Stufe NORMAL (MID.). - Seite 15 Bereits gefrorene Lebensmittel sollten immer in einer der unteren Schubladen gelagert werden, damit die oberste Schublade für das Einfrieren frischer Lebensmittel zur Verfügung steht. Das Gefriergut sollte wenn möglich immer in direktem Kontakt mit dem Schubladenboden gelagert werden. Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.
-
Seite 16: Eiswürfel Herstellen
WARNUNG Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.B. Butan, Propan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR! Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend. -
Seite 17: Gerät Ausschalten
Ziehen Sie den Netzstecker Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum. Stellen Sie ein Gefäß mit warmem Wasser (80 °C) VORSICHT Verbrühungs- gefahr! in den Innenraum und lassen Sie die Tür offen stehen. Dies unterstützt ein schnelleres Abtauen. -
Seite 18: Tipps Zur Energieeinsparung
WARNUNG Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR! Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen. Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel. Schliessen Sie nach der Reinigung den Kühlschrank wieder am Stromnetz WICHTIG Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. -
Seite 19: Türanschlagwechsel
Ein gleichmäßig gefülltes Tiefkühlabteil trägt zur optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Abteile. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Tiefkühlschrank stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz. Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes Öffnen und korrekt geschlossene Türen senken den Energiebedarf. - Seite 20 Die Stopfen (1) vom Gerät entfernen, anschließend das Scharnier (2) von der Gerätetür lösen und das Scharnier (3) öffnen. Die Gerätetür (4) vorsichtig anheben und behutsam zur Seite stellen. Das Scharnier (5) von dem Gerät lösen und zur Seite stellen. Die Stopfen (1), oben auf der gegenüberliegenden Seite anbringen.
-
Seite 21: Betriebsgeräusche
Betriebsgeräusche GERÄUSCHE GERÄUSCHART URSACHE / BEHEBUNG Normale Geräusche Murmeln Wird vom Kompressor verursacht, wenn er in Betrieb ist. Flüssigkeitsgeräusch Entsteht durch die Zirkulation des Kühlmittels im Aggregat. Klickgeräusche Der Temperaturregler schaltet den Kompressor ein oder aus. Störende Geräusche Vibrieren des Gitters Prüfen Sie, ob Gitter und Röhren oder der Röhren richtig befestigt sind. -
Seite 22: Kundendienst
WARNUNG Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. -
Seite 23: Allgemeine Garantiebedingungen
Allgemeine Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 24 Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 25: Technische Angaben
Technische Angaben Modell UGS105-1 EA+ Typ I (Anzahl der Temperaturregler) Abtauen Gefrieren Manuell Elektrischer Anschluss [V/Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] 0.50 Gewicht netto [kg] EAN Nr. [Farbe] 4016572016154 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten. CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien... -
Seite 26: Produktdatenblatt Für Haushaltkühlgeräte
Produktdatenblatt für Haushaltkühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell UGS 105-1 EA+ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt Gefrierfach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen kg/24h Klimaklasse ⁵) N~ST Luftschallemissionen...
