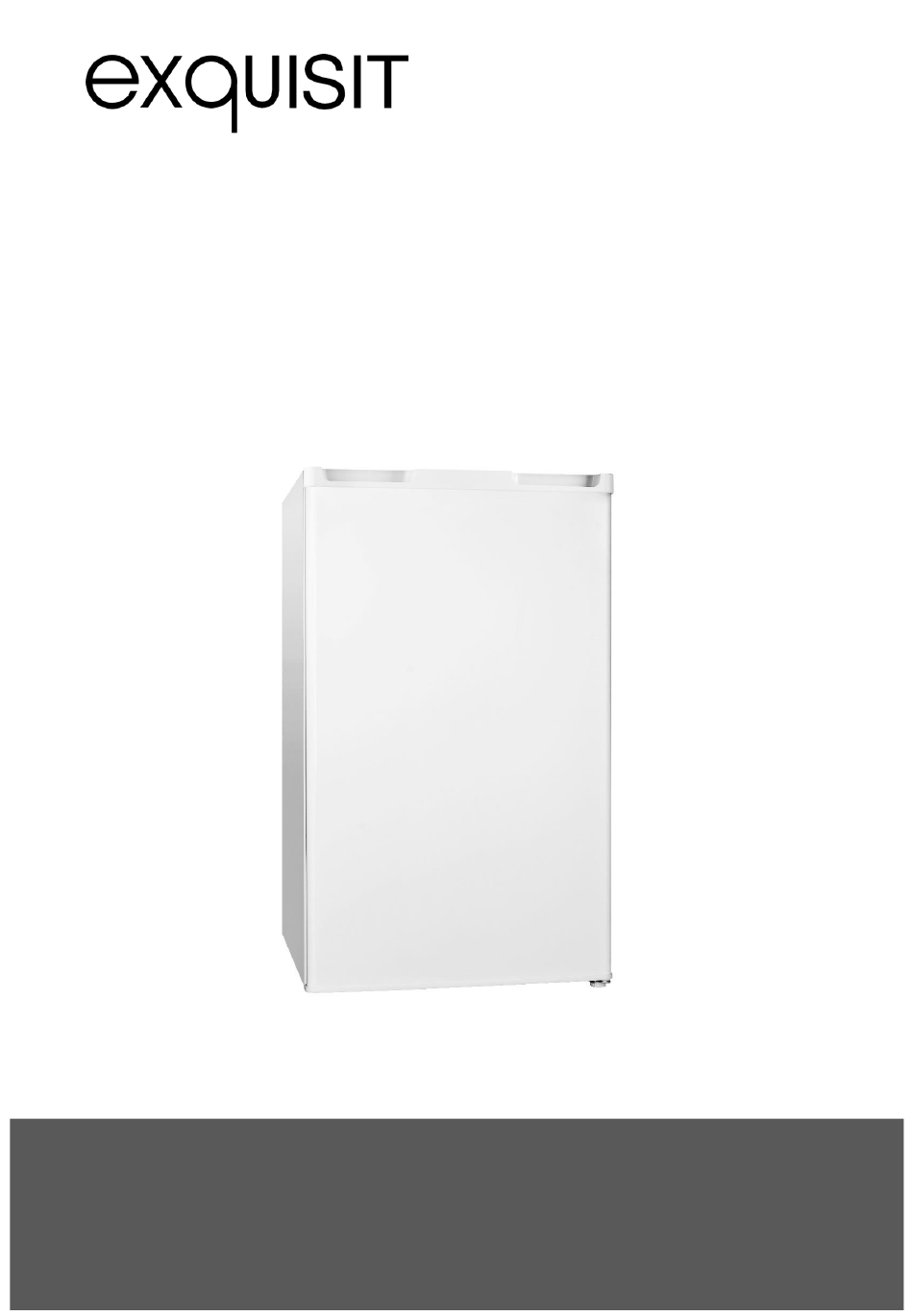

- Seite 1 Gefrierschrank GS 72-1.1 A+ Gebrauchsanweisung...
-
Seite 2: Einleitung
Einleitung Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Gerät Gefrierfachklappe Gefrierschubladen Eiswürfelschale Gebrauchsanweisung Bezeichnung 1) Temperaturregler 2) Gefrierfachklappe 3) Gefrierschubladen 4) verstellbare Füße 5) Gefrierschranktür Temperaturregler Seite 3... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 6 Montage ................8 2.1 Gerät auspacken ..............8 2.2 Türanschlagwechsel ............9 2.3 Aufstellen ............... 12 2.4 Nivellieren ..............13 Inbetriebnahme ..............14 3.1 Gerät einschalten.............. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich ERSTICKUNGSGEFAHR! sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu... - Seite 7 Zu Ihrer Sicherheit Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht STROMSCHLAG! Lebensgefahr durch • Das Gerät nur verpackt und senkrecht transportieren, um Personen- und Sachschäden zu vermeiden. • Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen.
-
Seite 8: Montage
Montage 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen • Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. -
Seite 9: Türanschlagwechsel
Montage Kühlmittel Kühlkreislauf nicht beschädigen. Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Beim Transportieren und Aufstellen des Gerätes darauf achten, dass keine Teile des Kühlkreislaufes beschädigt werden. Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zündfähiges Gas- Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³... - Seite 10 Montage Schraube unteres Scharnier verstellbarer Fuß am Scharnier verstellbarer Fuß oberes Scharnier Schraube Schutzkappe Abdeckkappe Abdeckplatte Schrauben Schraubenabdeckungen Seite 10...
- Seite 11 Montage 1. Die Schraubenabdeckungen (11) entfernen. 2. Die Schrauben (10) lösen. 3. Die Abdeckkappe (8) entfernen. 4. Die obere Abdeckplatte (9) abnehmen und vorsichtig zur Seite stellen. 5. Die beiden Schrauben (6) vom oberen Scharnier (5) lösen. Das Scharnier abnehmen. 6.
-
Seite 12: Aufstellen
Montage 2.3 Aufstellen Das Gerät in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Die Klimaklasse ist auf dem Typenschild Klimaklassen: (im Innenraum oder auf der Rückseite +10 °C bis +32 °C... -
Seite 13: Nivellieren
Montage Gerätemaße in mm und Grad 1055 160° (Abbildungen ähnlich) 2.4 Nivellieren Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füßen ausgeglichen werden. Drehen Sie an den Füßen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht. Seite 13... -
Seite 14: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen (s. Kapitel Wartung und Pflege). 3.1 Gerät einschalten Das Gerät am Strom anschließen. Schalten Sie das Gerät am Temperaturregler ein, er befindet sich oben mittig an der Vorderfront des Gerätes. -
Seite 15: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern Während des Gefriervorganges sollte die Temperatur von frischen Lebensmitteln so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen so gering wie möglich gehalten werden kann und die Lebensmittelstruktur nicht geschädigt wird. Sollte der Gefriervorgang langsam erfolgen, bilden sich Eiskristalle und die Qualität der Lebensmittel kann beeinträchtigt werden. - Seite 16 Inbetriebnahme GEFRIERVERBRENNUNGSGEFAHR! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierraumes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen. Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach zu essen. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.
-
Seite 17: Eiswürfel Herstellen
Inbetriebnahme 3.2.1 Eiswürfel herstellen Die Eiswürfelschale zu drei Vierteln mit Wasser füllen und auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale nur mit einem stumpfen Gegenstand lösen (z. B. Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn diese für kurze Zeit unter fließendes Wasser gehalten wird. -
Seite 18: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden. Vor dem Reinigen den Temperaturregler auf die höchste Einstellung stellen; das Gefriergut speichert die Kälte für einige Zeit. STROMSCHLAGGEFAHR! Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. -
Seite 19: Manuelles Abtauen
Wartung und Pflege WICHTIG Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z.B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen. • Den Netzstecker ziehen. • Gefriergut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern. -
Seite 20: Gerät Außer Betrieb Nehmen
Wartung und Pflege VERBRENNUNGSGEFAHR durch heißes Wasser! STROMSCHLAGGEFAHR! Wenn der Temperaturregler auf „MIN“ steht, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten. 4.2 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden: •... -
Seite 21: Fehlerbehebung / Betriebsgeräusche
Fehlerbehebung / Betriebsgeräusche 5 Fehlerbehebung / Betriebsgeräusche Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Das Gerät gefriert Netzstecker ist nicht in Stromversorgung und nicht. der Steckdose. Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt. Sicherung der Steckdose Sicherung einschalten, hat ausgelöst. -
Seite 22: Betriebsgeräusche
Fehlerbehebung / Betriebsgeräusche Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. Betriebsgeräusche URSACHE / GERÄUSCHE GERÄUSCHART BEHEBUNG... -
Seite 23: Zuständiger Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 24: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 25 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 26: Technische Daten
Technische Daten 8 Technische Daten Modell GS 72-1.1 A+ Typ I (Anzahl der Temperaturregler) Abtauen Gefrieren manuell Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572009774 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten.* CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den... -
Seite 27: Produktdatenblatt Für Haushaltskühlgeräte
Technische Daten Produktdatenblatt für Haushaltskühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell GS 72-1.1 A+ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt 0° Kühlfach Nutzinhalt Vier-Sterne-Fach Nutzinhalt Zwei-Sterne-Fach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen... -
Seite 28: Altgeräte Entsorgen
Altgeräte entsorgen 9 Altgeräte entsorgen Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. - Seite 29 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY GS72-1.1A+_0230062_E1.5_DE_2018_03_13 www.GGV-exquisit.de...
