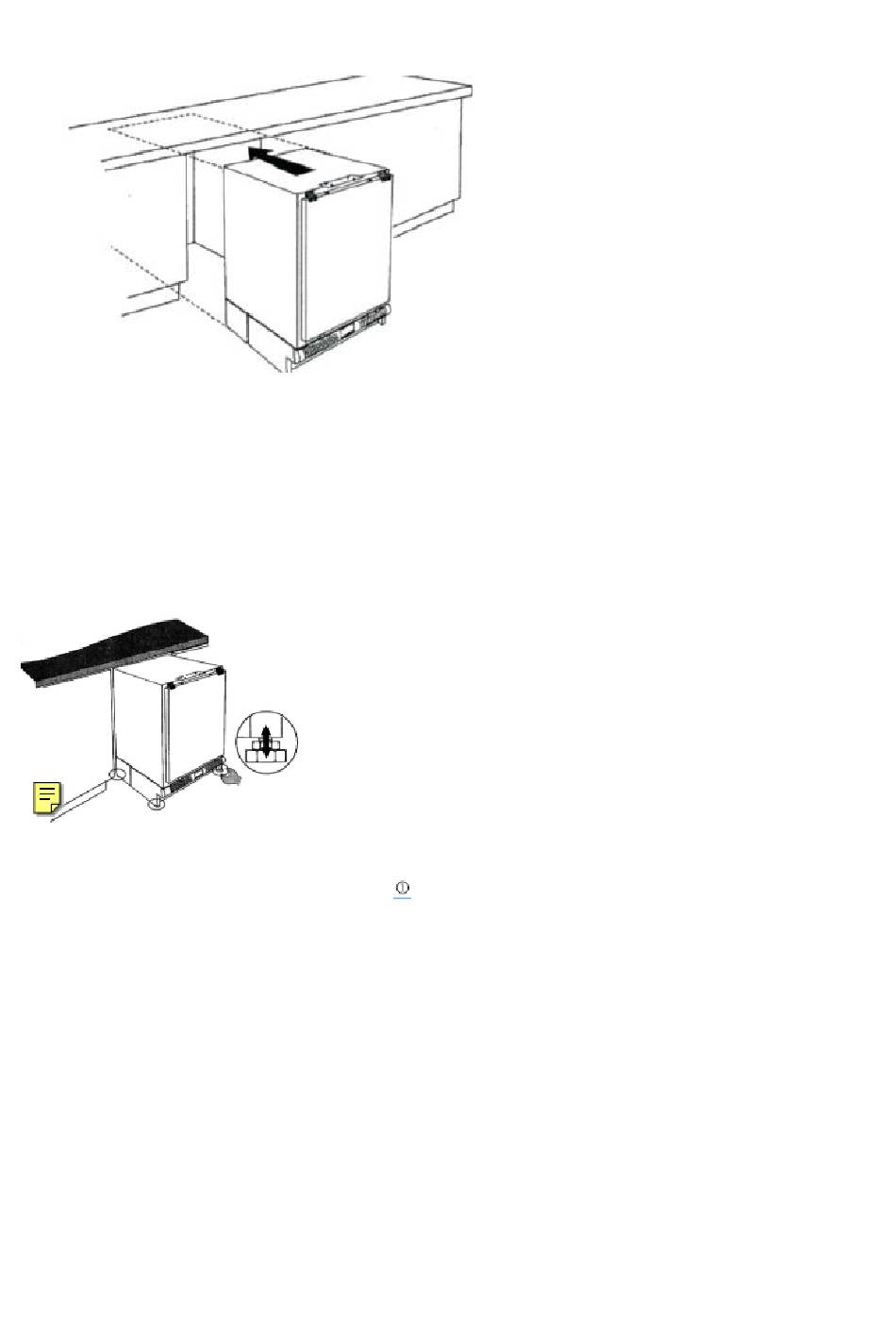

Abbildung 2
4. Nach dem Einsetzen des Gerätes in die Nische (Abb. 2) müssen Sie die Höhe
mithilfe der 4 einstellbaren Füße regulieren (Abb. 3). Die Höhe kann zwischen 82
und 87 cm reguliert werden.
Abbildung 3
MONTAGE DER TÜRPLATTE
1. Die oberen Befestigungsflansche
2. Die Flansche wie im Diagramm gezeigt, auf der Tür der Einheit befestigen.
Abstand A wird von der oberen Kante der Gerätetür bis zur unteren Kante der
Arbeitsplatte errechnet.
Abstand B wird von der oberen Kante der Tür auf der Einheit nahe der unteren
Kante der Arbeitsplatte errechnet.
3. Befestigen Sie die Tür der Einheit mithilfe der oberen Muttern auf dem Gerät
(Abb. 5- NB). Fluchten Sie die Tür der Einheit mit den anliegenden Einheiten
indem Sie die Position der Befestigungsflansche entsprechend anpassen
(Abb. 5 - C1/C2). Beenden Sie diesen Vorgang, indem Sie die unteren
Befestigungsflansche auf die Tür der Einheit schrauben (Abb. 5 - D).
UGS105-1 EA+
aus der Gerätetür entfernen (Abb. 4).
Version E1.2 12/2014
DE
Seite 9 von 26
