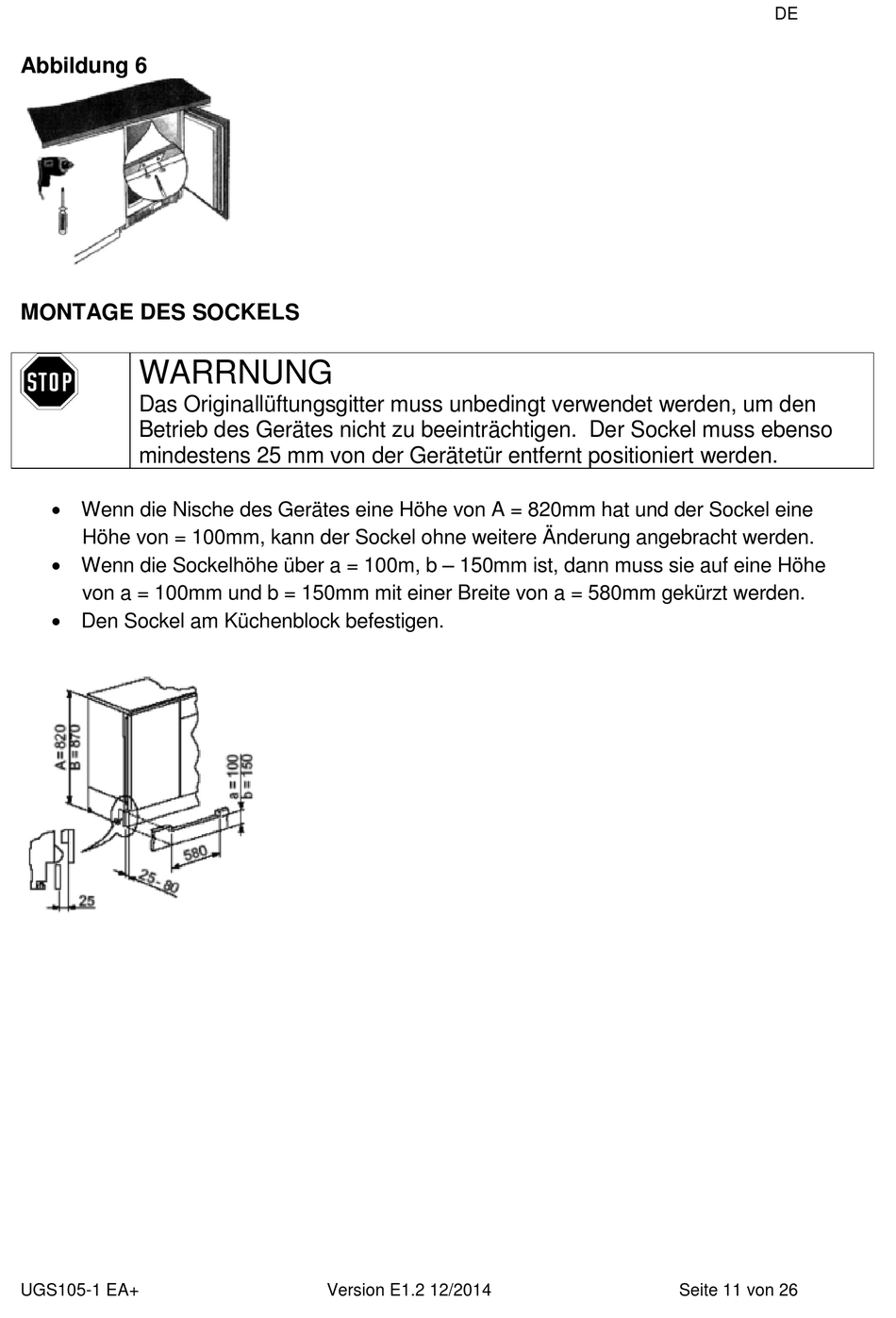

Abbildung 6
MONTAGE DES SOCKELS
WARRNUNG
Das Originallüftungsgitter muss unbedingt verwendet werden, um den
Betrieb des Gerätes nicht zu beeinträchtigen. Der Sockel muss ebenso
mindestens 25 mm von der Gerätetür entfernt positioniert werden.
Wenn die Nische des Gerätes eine Höhe von A = 820mm hat und der Sockel eine
Höhe von = 100mm, kann der Sockel ohne weitere Änderung angebracht werden.
Wenn die Sockelhöhe über a = 100m, b – 150mm ist, dann muss sie auf eine Höhe
von a = 100mm und b = 150mm mit einer Breite von a = 580mm gekürzt werden.
Den Sockel am Küchenblock befestigen.
UGS105-1 EA+
Version E1.2 12/2014
DE
Seite 11 von 26
