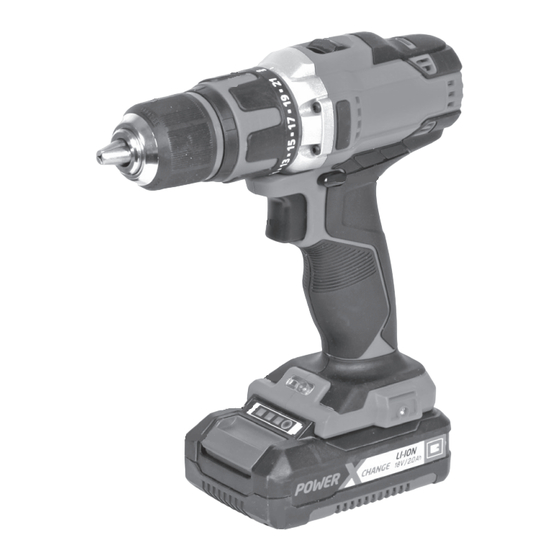

Seite 1 TE-CD 18/40 Li Originalbetriebsanleitung Originalna navodila za uporabo Akku-Bohrschrauber Akumulatorski vrtalni izvijač Original operating instructions Eredeti használati utasítás Cordless drill/screwdriver Akkus-fúrócsavarozó Instructions d’origine Instrucţiuni de utilizare originale Perceuse sans ﬁ l Maşină de găurit şi înşurubat cu acumulator Istruzioni per l’uso originali Trapano avvitatore a batteria Πρωτότυπες...
Seite 2 - 2 - Anl_TE_CD_18_40_Li_SPK13.indb 2 Anl_TE_CD_18_40_Li_SPK13.indb 2 01.08.2022 08:25:52 01.08.2022 08:25:52...
Seite 3 - 3 - Anl_TE_CD_18_40_Li_SPK13.indb 3 Anl_TE_CD_18_40_Li_SPK13.indb 3 01.08.2022 08:25:54 01.08.2022 08:25:54...
Seite 4 - 4 - Anl_TE_CD_18_40_Li_SPK13.indb 4 Anl_TE_CD_18_40_Li_SPK13.indb 4 01.08.2022 08:25:57 01.08.2022 08:25:57...
Seite 5: Sicherheitshinweise
Gefahr! Bewahren Sie alle Sicherheitshinweise und Beim Benutzen von Geräten müssen einige Si- Anweisungen für die Zukunft auf. cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- 2. Gerätebeschreibung und weise deshalb sorgfältig durch. Bewahren Sie die- Lieferumfang se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.
Seite 6: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind Verwendung nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro- Der Akku-Bohrschrauber ist geeignet zum Ein- werkzeugs mit einem anderen verwendet werden. drehen und Lösen von Schrauben, sowie zum Bohren in Holz, Metall und Kunststoﬀ...
Seite 7: Bedienung
5. Vor Inbetriebnahme Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Lesen Sie vor der Inbetriebnahme Ihres Ak- Fall notwendig, wenn Sie feststellen, dass die kuschraubers unbedingt diese Hinweise: Leistung des Geräts nachlässt.
Seite 8: Reinigung, Wartung Und Ersatzteilbestellung
• Wählen Sie das geeignete Werkzeug aus. Aktuelle Preise und Infos ﬁ nden Sie unter Schieben Sie das Werkzeug soweit wie mög- www.Einhell-Service.com lich in die Bohrfutteröffnung (a) hinein. • Drehen Sie das Bohrfutter (9) fest zu, und - 8 - Anl_TE_CD_18_40_Li_SPK13.indb 8...
Seite 9: Entsorgung Und Wiederverwertung
Tipp! Für ein gutes Arbeits- ergebnis empfehlen wir hochwertiges Zubehör von ! www.kwb.eu welcome@kwb.eu 8. Entsorgung und Wiederverwertung Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ...
Seite 10: Anzeige Ladegerät
10. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten ﬁ nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Seite 11 Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent- nommen werden. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten - 11 - Anl_TE_CD_18_40_Li_SPK13.indb 11...
Seite 12: Serviceinformationen
Bit-Einsätze/Bohrer Fehlteile * nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen: •...
Seite 13: Garantieurkunde
Services. 5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen.
