Verwandte Anleitungen für Grundig GTN 38267
Inhaltszusammenfassung für Grundig GTN 38267
- Seite 1 TROCKNER BEDIENUNGSANLEITUNG GTN 38267 AUS GUTEM GRUND www.grundig.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt 5.1 Vorbereitung 1. Bitte lesen Sie diese 5.1 Trockner-geeignete Bedienungsanleitung zuerst! Textilien ........18 5.2 Nicht Trockner-geeignete 2. Wichtige hinweise Textilien ........18 zur sicherheit und zum 5.3 Textilien zum Trocknen umweltschutz vorbereiten ......18 2.1 Allgemeine 5.4 Hinweise zum Sicherheitshinweise .... -
Seite 3: Bitte Lesen Sie Diese Bedienungsanleitung Zuerst
1 Bitte zuerst diese Bedienungsanleitung lesen! Sehr geehrte Kundin, sehr geehrter Kunde, Danke für die Wahl eines Grundig-Produktes. Wir hoffen, dass dieses Produkt, das mit hochwertiger und hochmoderner Technologie hergestellt wurde, beste Ergebnisse erzielt. Daher bitte die gesamte Bedienungsanleitung und alle beiliegenden Dokumente aufmerksam durchlesen und zum zukünftigen Nachschlagen aufbewahren. -
Seite 4: Wichtige Hinweise Zur Sicherheit Und Zum Umweltschutz
2.Wichtige hinweise zur sicherheit und zum umweltschutz In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 2.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des... -
Seite 5: Elektrische Sicherheit
2.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. • Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an – orientieren Sie sich dabei an dem am Typenschild angegebenen Wert. Lassen Sie das Gerät grundsätzlich von einem qualifizierten Elektriker erden. -
Seite 6: Produktsicherheit
2.1.2 Produktsicherheit Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden. • Ungewaschene Textilien. • Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor sie im Trockner getrocknet werden dürfen. - Seite 7 • Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden. Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen. Verwenden Sie Weichmacher vergleichbare Produkte grundsätzlich streng nach Anleitung des Herstellers.
-
Seite 8: Aufstellung Auf Der Waschmaschine
2.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. • Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann – bei voller Beladung – durchaus 180 kg erreichen. Stellen Sie die Geräte daher unbedingt auf einem soliden Boden auf, der die Last problemlos tragen kann! Es kann keine Waschmaschine auf dem Trockner aufgestellt... -
Seite 9: Bestimmungsgemäßer Gebrauch
2.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind. • Der Hersteller lehnt jegliche Haftung bei unsachgemäßem Gebrauch und Transport ab. -
Seite 10: Übereinstimmung Mit Der Weee-Richtlinie Und Entsorgung Von Altgeräten
Umweltschutzbestimmungen aus recyclingfähigen Materialien hergestellt. Entsorgen Sie Verpackungsmaterialien nicht mit dem regulären Hausmüll oder anderen Abfällen. Bringen Sie Verpackungsmaterialien zu geeigneten Sammelstellen; Ihre Stadtverwaltung berät Sie gern. Bitte besuchen Sie die folgende Website, um mehr Informationen über das Produkt zu bekommen. http://www.grundig.com... -
Seite 11: Technische Daten
2.8 Technische Daten Höhe (Min. / Max.) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 60,9 cm Füllmenge (max.) 8 kg** Nettogewicht (mit Kunststoff-Fronttür) 50 kg Nettogewicht (mit Glas-Fronttür) 52 kg Spannung Anschlussleistung Siehe Typenschild*** Modelnummer * Min. Höhe: Höhe, wenn die einstellbaren Füße geschlossen sind. Max. -

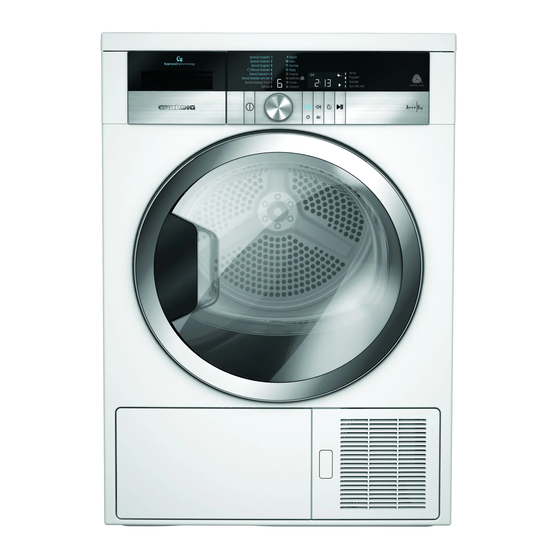

Seite 12: Ihr Trockner
3. Ihr Trockner 3.1 Übersicht 1. Deckplatte 2. Bedienfeld 3. Tür 4. Frontblende-Freigabetaste 5. Belüftungsgitter 6. Einstellbare Füße 7. Frontblende 8. Typenschild 9. Fusselfilter 10. Wassertankschublade... -
Seite 13: Lieferumfang
11. Netzkabel 3.2 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. -
Seite 14: Installation
4.Installation 4.1 Der richtige Aufstellungsort • Stellen Sie den Trockner auf Vergewissern Sie sich, dass einer stabilen, ebenen Unterlage elektrische Installation und auf. Anschluss des Wasserablaufs • Der Trockner ist schwer. Versuchen Sie nicht, das Gerät ordnungsgemäß entsprechend alleine zu transportieren. der Bedienungsanleitung • Benutzen Sie den Trockner durchgeführt wurden, bevor Sie... -
Seite 15: Transportsicherungen Entfernen
4.2 Transportsicherungen 4.3 Untertischinstallation Bei entsprechendem Platzangebot entfernen kann das Gerät auch unterhalb einer Entfernen Sie die Arbeitsplatte installiert werden. Transportsicherungen, Beim Einsatz als bevor Sie das Gerät zum Untertisch-Trockner ersten Mal benutzen. sollte das Gerät niemals • Öffnen Sie die Gerätetür. ohne passendes • Im Inneren der Trommel finden Montagematerial zur... -
Seite 16: Füße Einstellen
3 Schließen Sie ein Ende des 4.5 Füße einstellen gelieferten Ablaufschlauches • Damit Ihr Trockner leise und vibrationsfrei arbeiten kann, an der Stelle an, an der Sie den muss es absolut gerade und Schlauch im letzten Schritt ausbalanciert stehen. Sie entfernt haben. -
Seite 17: Elektrischer Anschluss
4.6 Elektrischer Anschluss Im Betrieb gesammeltes Spezifische Anweisungen beim Wasser wird in den elektrischen Anschluss während der Wassertank gepumpt. Installation entnehmen Sie bitte 2.1.1 In dieser Phase sind Arbeitsgeräusche der Elektrische Sicherheit) Pumpe völlig normal. 4.7 Trockner transportieren • Ziehen Sie den Netzstecker, bevor Sie das Gerät transportieren. -
Seite 18: Vorbereitung
5.1 Vorbereitung 5.1 Trockner-geeignete Textilien • Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/... -
Seite 19: Die Richtige Wäschemenge
Wäschestücke des gleichen Typs Wir raten davon ab, mehr gemeinsam. Beispielsweise Wäsche als angegeben in trocknen Küchenhandtücher und das Gerät zu füllen. Die Tischdecken schneller als dicke Wäsche wird nicht mehr Badehandtücher. richtig trocken, wenn Sie • Halten Sie sich bei der die Maschine überladen. -
Seite 20: Produkt Bedienen
6 Produkt bedienen 6.1 Bedienfeld 1. Ein/Aus/Abbrechen 2. Programmnummer-Anzeige 3. Display 4. Start/Pause 5. Endzeiteinstellung 6. Tonsignallautstärke/Kindersicherung 7. Express dry /Timerprogrammauswahl 8. Programmauswahl 6.2 Symbole und Informationen im Display Restzeitanzeige* Filterschublade-reinigen-Hinweissymbol Filter-reinigen-Hinweissymbol Tonsignal-Hinweissymbol Kindersicherung-Hinweissymbol Wassertank-Hinweissymbol Zeitverzögerungssymbol Start/Pause-Symbol Programmfortschrittsleiste *Die angezeigte Zeit entspricht der Restzeit bis zum Abschluss des Programms;... -
Seite 21: Maschine Vorbereiten
6.3 Maschine vorbereiten Normale Textilien 1. Netzstecker der Maschine (z. B. Tischtücher, einstecken. Unterwäsche) werden 2. Wäsche in die Maschine geben. so getrocknet, dass 3. Taste Ein/Aus/Abbrechen 1 Schranktrocken kein Bügeln mehr Sekunde (lang) drücken. nötig ist, bevor 4. Bei der ersten Inbetriebnahme die Wäsche in den der Maschine startet sie mit Schrank gegeben... -
Seite 22: Zusätzliche Programme
• Pflegeleicht Sportbekleidung Weniger strapazierfähige Wäsche Verwenden um Wäsche aus mit diesem Programm trocknen. synthetischen Stoffen, Baumwolle Empfohlen bei Synthetiktextilien. oder Mischfaser zu trocknen. 6.6 Zusätzliche Programme Mini Für spezielle Gelegenheiten stehen die folgenden zusätzlichen Mit diesem Programm lässt Programme zur Verfügung. sich Baumwoll- und Synthetik- Tageswäsche in 100 Minuten Zusatzprogramme können... -
Seite 23: Auffrischen
Wool Protect Wir empfehlen, Mit diesem Programm trocknen empfindliche Wäsche Sie Wolltextilien, wie Pullover, die und Textilien in einen entsprechend den Anweisungen Kleiderbeutel zu geben, gewaschen wurden. damit diese nicht Er wird empfohlen, die Wäsche zerknittert oder beschädigt nach Abschluss des Programms werden. -
Seite 24: Programmauswahl- Und Verbrauchstabelle
6.7 Programmauswahl- und Verbrauchstabelle Schleuderge- Kapazität schwindigkeit Ungefähre Trocknungszeit Express Dry Programme (kg) Waschmaschine (U/ Restfeuchte (Minuten) (Minuten) min) Baumwolle/Buntwäsche A Extratrocken 1000 % 60 Schranktrocken 1000 % 60 Bügeltrocken 1000 % 60 Hemden 1200 % 50 Jeans 1200 % 50 Sportbekleidung 1000 % 60... -
Seite 25: Express Dry
6.8 Express Dry 6.10 Knitterschutz Bei Programmen, die auf der Hierbei handelt es sich um ein Bedientafel mit dunkler Farbe betont zweistündiges Knitterschutz- sind, steht diese Anwendung zur zur Programm, das die Wäsche vor Verfügung. dem Zerknittern schützt, wenn Zu Beispiel bei Schranktrocken von die Textilien nach Abschluss Baumwolle beträgt die normale des Programms nicht gleich... -
Seite 26: Programme Starten
Bis zum Erreichen der Endzeit kann weitere Wäsche hinzugegeben / Wäsche herausgenommen Filterschublade reinigen werden. Wenn der Das Hinweissymbol erinnert Countdown der Endzeit durch Blinken daran, dass die abgelaufen ist, erlischt Filterschublade gereinigt werden das Endzeitsymbol, das sollte. Trocknungsprogramm beginnt, die Programmdauer wird angezeigt. -
Seite 27: Kindersicherung
weiterhin. Die Kindersicherung 6.13 Kindersicherung schaltet sich ab, wenn die Das Gerät ist mit einer Maschine mit der Taste Ein/Aus/Abbrechen neu Kindersicherung ausgestattet, gestartet wird. die Unterbrechungen und Bei aktiver Kindersicherung: Änderungen des laufenden Die angezeigten Symbole Programms verhindert. Wenn die ändern sich nicht, wenn der Kindersicherung eingeschaltet ist, Programmauswahlknopf bei... -
Seite 28: Programme Abbrechen
So kann nach Programmstart weitere VORSICHT: Darauf Wäsche hinzugegeben oder Wäsche achten, die Innenwand der herausgenommen werden: Trommel beim Hinzugeben 1. Gerät durch Drücken der oder Herausnehmen von Taste Start/Pause anhalten Wäsche im laufenden (Bereitschaftsmodus). Das Betrieb nicht zu berühren. Trocknen wird gestoppt. -
Seite 29: Wartung Und Reinigung
7 Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf. 7.1 Fusselfilter/Innenseite der Gerätetür reinigen Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. • Im Laufe der Zeit können sich Diese Rückstände sammeln sich im die Poren des Filters zusetzen. -
Seite 30: Sensor Reinigen
7.2 Sensor reinigen Ihr Trockner arbeitet mit Feuchtigkeitssensoren, um den 7.3 Wassertank leeren Trocknungsgrad der Wäsche zu erkennen. Die der Wäsche entzogene • So reinigen Sie die Sensoren: Feuchtigkeit kondensiert und • Öffnen Sie die Gerätetür. sammelt sich im Wassertank. Leeren • Lassen Sie das Gerät abkühlen, Sie den Wassertank nach jedem sofern es noch warm oder heiß... -
Seite 31: Filterschublade Reinigen
• Entfernen Sie die Filterschubladenabdeckung durch Drehen in Pfeilrichtung. • Leeren Sie den Wassertank aus. • Ziehen Sie die Filterschublade heraus. • Falls sich Fusseln im Trichter des Wassertanks angesammelt haben sollten, entfernen Sie diese unter fließendem Wasser. • Setzen Sie den Wassertank wieder an seinen Platz. - Seite 32 • Nehmen Sie den Filterschwamm Bitte platzieren heraus. Sie vorsichtig den Filterschwamm innerhalb der dafür vorgesehenen Abmessungen der Filterschublade, wie durch die Pfeile gezeigt. Dadurch können Sie ein Einklemmen des Filterschwammes verhindern, wenn die Filterschublade wieder geschlossen ist. • Entfernen Sie Fasern und Fusseln durch Waschen der Filterschublade mit der Hand.
-
Seite 33: Verdampfer Reinigen
7.5 Verdampfer reinigen Entfernen Sie Fusseln an den Lamellen des Verdampfers (hinter der Filterschublade) mit einem Staubsauger. • Schließen Sie die Frontblende. Wenn Sie Schutzhandschuhe tragen, können Sie die Verunreinigungen auch mit der Hand entfernen. Trocknen ohne Versuchen Sie dies niemals Filterschwamm führt mit bloßen, ungeschützten zu Beschädigungen des... -
Seite 34: Problemlösung
8 Problemlösung Das Trocknen dauert zu lange. Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. Die Filterschublade ist verstopft. >>> Waschen Sie den Schwammfilter im Filterfach. Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>>... - Seite 35 Ein Programm wurde grundlos abgebrochen. Die Gerätetür ist nicht vollständig geschlossen. >>> Achten Sie darauf, dass die Gerätetür richtig geschlossen wird. Ein Stromausfall ist eingetreten. >>> Starten Sie das Programm mit der Start/Pause/Abbrechen-Taste. Der Wassertank ist voll. >>> Leeren Sie den Wassertank. Die Wäsche ist eingelaufen, verfilzt oder auf sonstige Weise in Mitleidenschaft gezogen.
- Seite 36 Das Wassertank-Hinweissymbol leuchtet oder blinkt. Der Wassertank ist voll. >>> Leeren Sie den Wassertank. Der Wasserablaufschlauch ist verbogen. Prüfen Sie den Wasserablaufschlauch. Das Filterschublade-reinigen-Hinweissymbol blinkt. Die Filterschublade wurde nicht gereinigt. >>> Waschen Sie den Schwammfilter im Filterfach. Falls sich ein Problem nicht mit den Hinweisen in diesem Abschnitt lösen lassen sollte, wenden Sie sich bitte an Ihren Händler oder an den autorisierten Kundendienst.
-
Seite 39: Garantiebedingungen
E-Mail: ersatzteile.hausgeraete@grundig.com Sehr geehrte Kundin, sehr geehrter Kunde, als Käufer eines Gerätes der Marke Grundig stehen Ihnen die gesetzlichen Gewährleistungsrechte (Nachbesse- rung und Nacherfüllung) aus dem Kaufvertrag zu. Die Gewährleistung erfolgt für die Fehlerfreiheit bei Geräte- übergabe entsprechend dem jeweiligen Stand der Technik. Änderungen in der Konstruktion oder der Ausführung, die weder die Funktionstüchtigkeit noch den Wert der Ware beeinträchtigen, stellen keinen Fehler dar. - Seite 40 Beko Deutschland GmbH Thomas-Edison-Platz 3 63263 Neu Isenburg AUS GUTEM GRUND www.grundig.com Document Number 2960311145_DE/ 210815.1415...
