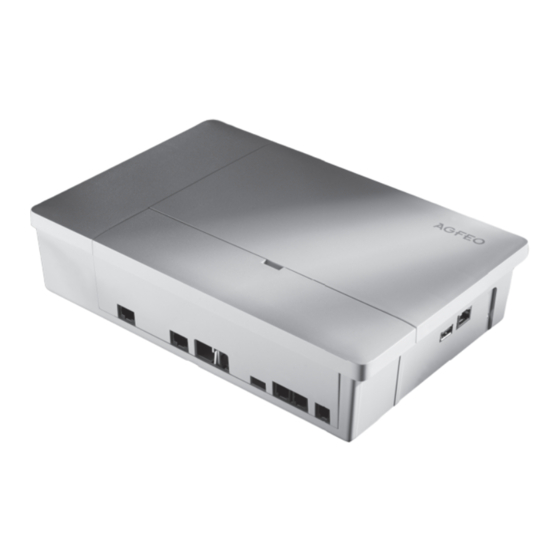

AGFEO ES 628 Installation Und Konfiguration
  1. Anleitungen
  2. Marken
  3. AGFEO Anleitungen
  4. Kommunikationssysteme
  5. ES 628
  6. Installation und konfiguration

AGFEO ES 628 Installation Und Konfiguration

Vorschau ausblenden Andere Handbücher für ES 628:
Inhaltsverzeichnis

Werbung

Quicklinks

Kommunikationssystem
ES 628
Installation und
Konfi guration

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AGFEO ES 628

Inhaltszusammenfassung für AGFEO ES 628

  • Seite 1 Kommunikationssystem Installation und Konfi guration ES 628...

  • Seite 2: Sicherheitshinweise

    Alle weiteren Komfortfunktionen stehen derzeit nur unseren AGFEO ISDN Systemtelefonen zur Verfügung. Sind die Digitalports auf UP0 intern konfiguriert, können Sie je Port ein AGFEO UP0-Systemtelefon betreiben. Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäss und daher unzulässig.

  • Seite 3: Inhaltsverzeichnis

    Anschließen der Kabel .......................... 12 Inbetriebnahme ............................. 13 Wichtiger Hinweis zum Betrieb von Systemtelefonen ................. 13 Die Konfiguration der ES 628 - IP abfragen ..................14 In die Konfigurationsoberfläche einloggen ..................15 Wichtige Hinweise zur Konfigurationsoberfläche der ES 628 ............. 16 Die Benutzer-Verwaltung ........................

  • Seite 4: Lieferumfang Kontrollieren

    ES 628 Lieferumfang kontrollieren - 1 TK-Anlage - 1 Befestigungsmaterial - 1 Ethernetkabel - 1 ISDN-Anschlußkabel (RJ 45 - RJ 45) - 4 Anschlussklemmen - 1 Quickstartanleitung - 1 CD mit Softwarepaket TK-Suite Client ES - 1 Bohrschablone Die Bedienungsanleitungen im PDF-Format finden Sie auf unserer Homepage www.agfeo.de...

  • Seite 5: Anschlussfeld Der Es 628 Öffnen

    ES 628 Anschlussfeld der ES 628 öffnen Drücken Sie die Rastnase mit einem Schieben Sie die Abdeckung in Pfeilrichtung Schraubendreher herunter. Anschlussbelegung der ES 628 Anschlüsse an der Front UP0-6 UP0-5 UP0-4 UP0-4 UP0-3 UP0-3 100R 100R a1 b1 a2 b2...

  • Seite 6: Anschließbare Endgeräte

    Die AGFEO DECT IP-Lösung arbeitet mit Ihren Leistungsmerkmalen außerhalb des SIP Protokolls mit propietären Kommandos, die nur in der Konstellation AGFEO Anlage / AGFEO DECT IP-Lösung gewährleistet werden kann. Ist ein Digitalport auf S0 intern konfiguriert, ist für Fremdgeräte (ISDN-Karte/-Telefon) an diesem Port, bei Drucklegung dieses Handbuches, nur einfaches Telefonieren möglich.

  • Seite 7: Up0 Ports Fest

    ES 628 UP0 Ports fest An den festen UP0 Ports (Ports 3 bis 6) können Sie AGFEO UP0 Systemtelefone betreiben. Um die Teilnehmerleitungen anzuschliessen, gehen Sie wie folgt vor: Anschluss der Teilnehmerleitungen - Adern 11 mm abisolieren - Schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme, ohne die Klemmfeder zu drücken.

  • Seite 8: Einstellungen Der Digitalports

    ES 628 Einstellungen der Digitalports Jumperstellungen Digitalport 2 Jumperstellungen Digitalport 1 S0 extern S0 intern S0 extern S0 intern Abschlusswiderstand Abschlusswiderstand Digitalport 2 Digitalport 1 Hinweis: Die Abschlußwiderstände sind eingeschaltet, wenn die DIP-Schalter auf „On“ stehen.

  • Seite 9: Umschaltbare Digitalports - Externer Isdn-Anschluss

    ES 628 Umschaltbare Digitalports - externer ISDN-Anschluss Bevor Sie Änderungen an der hardwareseitigen Konfiguration der Digitalports vornehmen, zie- hen Sie bitte den Netzstecker der TK-Anlage! Externer ISDN-Anschluss Als externen ISDN-Anschluss können Sie einen Anlagen- oder Mehrgeräteanschluss verwenden. - Drücken Sie die Klemmfeder mit einem geeigneten Werkzeug (Schraubendreher mit schmaler Klinge) herunter und schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme.

  • Seite 10: Umschaltbare Digitalports - Interner S0-Anschluss

    An einen internen S0-Anschluss der TK-Anlage können Sie, wie an einen Mehrgeräteanschluss, bis zu acht ISDN-Endgeräte anschließen. ISDN - Endgeräte: - digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone pro S0 Bus) - ISDN - Telefone - ISDN - PC-Karten - ISDN - Faxgeräte Sie können bis zu vier ISDN - Endgeräte anschließen, die über keine eigene Stromversorgung ver-...

  • Seite 11: Umschaltbare Digitalports - Up0

    ES 628 Umschaltbare Digitalports - UP0 Ist der Digitalport auf UP0 konfiguriert, werden nur die beiden linken Pins (a1, b1) benötigt. Anschluss der Teilnehmerleitungen - Adern 11 mm abisolieren - Schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme, ohne die Klemmfeder zu drücken.

  • Seite 12: Anschließen Der Kabel

    ES 628 Anschließen der Kabel Anschluss der Teilnehmerleitungen - Adern 11 mm abisolieren - Schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme, ohne die Klemmfeder zu drücken. - Zum Trennen einer Verbindung drücken Sie die Klemmfeder mit einem geeigneten Werkzeug...

  • Seite 13: Inbetriebnahme

    Beachten Sie beim Anschluß von Systemtelefonen, dass diese über den aktuellen Firmwarestand verfügen müssen! Aus diesem Grund ist ein Update-Server für S0-, UP0- und IP-Systemtelefone in die ES 628 integriert. Klicken Sie in der Konfi gurationsoberfl äche der ES 628 im Menü „Benutzer/Systemtelefon“ auf den Reiter „Update“.

  • Seite 14: Die Konfiguration Der Es 628 - Ip Abfragen

    - Scrollen Sie nun bis zur Subnetzmaske und drücken Sie „ändern“. Geben Sie die Subnetzmaske Ihres Netzwerkes ein und bestätigen Sie mit „OK“. ACHTUNG: Ist kein DHCP-Server im Netzwerk vorhanden, stellt sich die ES 628 nach ca. 30 Sekunden auto- matisch auf die IP-Adresse 192.168.100.1 ein. HINWEIS: Sollte kein Systemtelefon zur Verfügung stehen, können Sie die IP-Adresse auch über ein analo-...

  • Seite 15: In Die Konfigurationsoberfläche Einloggen

    ES 628 In die Konfi gurationsoberfl äche einloggen Geben Sie die IP-Adresse der ES 628 in Ihren Browser ein und rufen Sie die Seite auf. Es öffnet sich das LOGIN-Fenster: Geben Sie den Benutzernamen „admin“ und das Passwort „admin“ ein und klicken Sie auf „Login“.

  • Seite 16: Wichtige Hinweise Zur Konfigurationsoberfläche Der Es 628

    Wichtige Hinweise zur Konfi gurationsober- fl äche der ES 628 Bitte beachten Sie, dass die gesamte Konfi guration der ES 628 Benutzerbezogen ist. Aus diesem Grund beginnt die Beschreibung der Konfi guration des ES Systems mit der Einrichtung und Konfi guration der Benutzer.

  • Seite 17: Die Benutzer-Verwaltung

    ES 628 Die Benutzer-Verwaltung Direkt nach dem Einloggen öffnet sich die Benutzerverwaltung. Hier wird zu jedem angeschlosse- nen Endgerät beim Erststart ein Benutzer erstellt. Sie können diese Benutzer nun bearbeiten. Der markierte Benutzer wird grün eingefärbt. Sie können hier für den Benutzer...

  • Seite 18: Die Benutzer-Einstellungen

    ES 628 Die Benutzer-Einstellungen In den Benutzer-Einstellungen stehen Ihnen die 4 Kategorien „Rufe abgehend“, „Rufe ankom- mend“, „Berechtigungen“ und „Individuelle Kennziffern“ zur Verfügung. Unter „Rufe abgehend“ können Sie für jeden Nutzer vorgeben: - ob die Rufnummer übermittelt werden soll (inkognito) - ob der Benutzer direkt oder mit „0“...

  • Seite 19: Standorte Anlegen

    Standort verwenden. ISDN Leitungen einrichten Im Auslieferungszustand ist die ES 628 so konfi guriert, dass Sie an einem Mehrgeräteanschluß betrieben werden kann. Geben Sie hier die MSNs ein, die Sie von Ihrem Provider erhalten haben. Sie können für jede MSN einen Namen vergeben. Schalten Sie die Funktion „Busy on Busy“ ein, hö- ren Anrufer den Besetztton, wenn ein Benutzer über die externe Rufnummer telefoniert.

  • Seite 20: Externe Sip-Anschlüsse Einrichten

    ES 628 Externe SIP-Anschlüsse einrichten Um externe SIP-Konten einzurichten, klicken Sie auf den Punkt „SIP-Konten“ Klicken Sie auf das Zahnradsymbol und klicken Sie für unser Beispiel auf „SIP Extern“ um ein Klicken Sie auf das Zahnradsymbol und klicken Sie für unser Beispiel auf „SIP Extern“ um ein neues SIP-Konto anzulegen.

  • Seite 21: Rufverteilungen Einrichten

    ES 628 Rufverteilungen einrichten Klicken Sie auf den Punkt „Rufe von extern“. Im Auslieferungszustand werden alle ankommenden Rufe von extern auf allen angeschlossenen analogen Endgeräten signalisiert (Defaultgruppe 99) : Klicken Sie auf den Punkt „Rufverteilung erstellen“ und wählen Sie eine MSN aus, für die Sie eine Klicken Sie auf den Punkt „Rufverteilung erstellen“...

  • Seite 22: Rufverteilungen Einrichten

    ES 628 Rufverteilungen einrichten Schliessen Sie das Fenster durch einen Klick in das Hauptfenster. Um die externen Rufe, die nicht auf der MSN für das Faxgerät ankommen, vorab zu verschiedenen Benutzern zu leiten, können Sie weitere Rufzuordnungen hinzufügen. Im Beispiel sollen alle Anrufe aus Bielefeld direkt zum Benutzer „Klaus“...

  • Seite 23: Rufverteilungen Einrichten

    ES 628 Rufverteilungen einrichten Klicken Sie auf das Zahnradymbol „Aktion hinzufügen“, und wählen Sie „Aktion ‚Rufe Be- nutzer‘ hinzufügen“ aus. Klicken Sie auf das Stift-Symbol. Wählen Sie den Benutzer „Klaus“ aus und klik- ken Sie ins Hauptfenster. Alle Rufe auf den nicht für das Fax vergebenen MSNs, die aus Bielefeld kommen, werden jetzt nur bei Benutzer „Klaus“...

  • Seite 24: Die Rufprofile - Schritt 1

    ES 628 Die Rufprofi le - Schritt 1 Im Menüpunkt „Rufprofi le“ können Sie für jeden Benutzer bis zu 10 Rufprofi le vorgeben. Jedes dieser Rufprofi le kann aus bis zu 10 Regeln und Aktionen bestehen. Im Auslieferungszu- stand ist für jeden Benutzer bereits das Rufprofi l „Anwesend“ angelegt, das bewirkt, dass alle für diese Benutzer anstehenden Rufe auf dem ihm zugewiesenen Telefon unbegrenzt signalisiert werden.

  • Seite 25: Die Rufprofile - Schritt 2

    ES 628 Die Rufprofi le - Schritt 2 Im 2. Schritt wird das Rufprofi l so erweitert, dass alle Anrufe von Extern zu einem anderen Benut- zer weitergeleitet werden: - Klicken Sie Rufzuordnung hinzufügen. - Klicken Sie auf Anruffi lter hinzufügen und wählen Sie „Filter auf Externnummer...

  • Seite 26: Die Rufprofile - Schritt 3

    ES 628 Die Rufprofi le - Schritt 3 Im 3. Schritt wird das Rufprofi l so erweitert, dass zusätzlich alle Anrufe von AGFEO auf Ihre Voicebox umgeleitet werden. - Klicken Sie Rufzuordnung hinzufügen. - Klicken Sie auf Anruffi lter hinzufügen und wählen Sie „Filter auf Externnummer...

  • Seite 27: Das Fertige Rufprofil Der Beispielkonfiguration

    Nachdem Sie alle Schritte der Rufprofi lkonfi guration abgeschlossen haben, wird Ihnen das neue Profi l wie im folgenden Bild dargestellt. Das Rufprofi l bewirkt folgende Aktionen: - Anrufe der Firma AGFEO (052144709*) werden direkt auf die Voicebox von Benutzer 11 verbunden.

  • Seite 28: Rufprofile Aktivieren/Deaktivieren

    ES 628 Rufprofi le aktivieren/deaktivieren Jeder Benutzer hat verschiedene Möglichkeiten zwischen seinen Rufprofi len zu schalten (sie zu aktivieren oder deaktivieren): - Rufprofi le können per Funktionstaste am Systemtelefon des Benutzers geschaltet werden. - Rufprofi le können per Zeitsteuerung geschaltet werden.

  • Seite 29: Voiceboxen

    ES 628 Voiceboxen Die ES 628 verfügt über 6 Voiceboxen, die Sie jeweils für einen oder mehrere Benutzer sowie Ru- fen von extern zuweisen können. Um die Voicebox von einem internen Telefon abhören zu können, müssen Sie der Voicebox eine interne Rufnummer zuweisen. Haben Sie eine Voicebox einem End- gerät zugewiesen, muß...

  • Seite 30: Abgehende E-Mail Adresse Der Es 628 Einrichten

    Abgehende E-Mail Adresse der ES 628 einrichten Sie können für Ihre ES 628 eine abgehende E-Mail Adresse einrichten. Diese wird benötigt, um E-Mail Benachrichtigungen bei Erhalt neuer Voicebox-Mitteilungen zu verschicken (Voice to Mail). Öffnen Sie dazu im Konfi gurationsmenü der ES 628 den Punkt „Hardware/Allgemein“...

  • Seite 31: Ip-Systemtelefone Anmelden

    IP-Systemtelefone anmelden ACHTUNG: Bevor Sie damit beginnen, ein AGFEO System IP Endgerät (ASIP) an Ihrer ES 628 anzumelden, stellen Sie sicher, dass das Endgerät über die neueste Firmware verfügt! Starten Sie die Anmeldung am Endgerät so, wie in der Bedienungsanleitung des Endgeräts beschrieben.

  • Seite 32: Sip-Telefone Anmelden

    Anschließend öffnen Sie die Konfi gurationsoberfl äche der ES 628 und klicken Sie auf „Hardwareeinstellungen“. Ihr SIP-Telefon hat sich bei Ihrer ES 628 zur Anmeldung vorgemerkt. Klicken Sie auf den Eintrag. Geben Sie unter „Passwort“ das Passwort ein, das Sie auch in Ihrem SIP-Telefon vergeben haben.

  • Seite 33: Music On Hold

    Wartemusik einspielen. Klicken Sie dazu auf den Button „Durchsuchen“, wählen Sie die entsprechende Audiodatei auf Ihrem Computer aus und klicken Sie auf „öffnen“. Anschließend klicken Sie auf Upload, die Datei wird in die ES 628 geladen. Die Lautstärke der Wartemusik können Sie durch die MoH Dämpfung regulieren.

  • Seite 34: Ais

    Das integrierte AIS erweitert Ihr ES-Kommunikationssystem um ein Audio-Informations-System. Durch das AIS können Sie individuelle Ansagen und Warteschleifen in die Anlage einbinden. Über die Konfigurationsoberfläche Ihrer ES 628 können Sie neben einer individuellen Wartemusik auch individuelle Ansagetexte einspielen. Im Auslieferungszustand sind eine Wartemusik und Ansagetexte vorinstalliert.

  • Seite 35: Ais Konfigurieren

    Geben Sie hier die Ansage an, die nach erreichen der Timeout-Zeit abgespielt werden soll, bevor das AIS die Verbindung automatisch beendet. AIS Kanal fest reservieren Sie können einen IP-Kanal fest für das AIS reservieren. Setzen Sie diesen Haken nicht, kann der IP-Kanal dynamisch für andere Anwendungen der ES 628 verwendet werden.

  • Seite 36: Ais Ansagen In Das Es-System Laden

    ES 628 AIS Ansagen in das ES-System laden Unterhalb der AIS Einstellungen fi nden Sie die Ansagen-Verwaltung. Hier können Sie Ansagen in Ihr ES-Kommunikationssystem laden oder Ansagen in Ihrem ES-System löschen. Um eine Ansage in das System zu laden, klicken Sie auf „Durchsuchen“, wählen Sie die entspre- chende Audiodatei aus und klicken Sie dann auf „Upload“.

  • Seite 37: Ais Aktivieren

    Um Ihr AIS zu aktivieren, müssen Sie entweder im Bereich „Rufe von Extern“ oder im Bereich „Rufprofi le“ den ankommenden Rufen eine Aktion „AIS“ zuweisen. Klicken Sie dazu in der Konfi gurationsoberfl äche Ihrer ES 628 auf das entsprechende Menü. Im Beispiel wird das AIS im Bereich „Rufe von Extern“ eingerichtet: Öffnen Sie den Punkt „Rufe von Extern“...

  • Seite 38: Telefonkontakte Über Die Konfigurationsoberfläche Verwalten

    Telefonkontakte über die Konfi gurations- oberfl äche verwalten Über den Menüpunkt „Kontakte“ können Sie in der ES 628 hinterlegte Kontakte einpfl egen, editieren, und löschen. Beachten Sie bitte, dass sich die Kontaktbearbeitung über die Konfi gurati- onsoberfl äche auf die Eingabe von Namen und Rufnummern beschränkt! Eine komplette, komfortable Eingabemöglichkeit inklusive Adressfeldern und der Möglichkeit, kon-...

  • Seite 39: Urheberrecht

    Firmennamen unterliegen den Rechten der jeweils betroffenen Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Doku- mentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet.
  • Seite 40 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Gaswerkstr. 8 Änderung und Irrtum vorbehalten. D-33647 Bielefeld Printed in Germany Internet: http://www.agfeo.de...
