Aktoren der MIX2 Serie RMG 4 U / RME 4 U

6 Typische Anwendungen

Diese Anwendungsbeispiele sind als Planungshilfe gedacht und erheben keinen Anspruch auf
Vollständigkeit.
Sie können beliebig ergänzt und erweitert werden.
6.1 2x Schalten mit Tasterschnittstelle
2 Taster sind an einer Tasterschnittstelle TA 2 angeschlossen und steuern 2 Kanäle
des RMG 4 U.
6.1.1 Geräte:
• RMG 4 U (4930223)
• TA 2 (4969202)
6.1.2 Übersicht

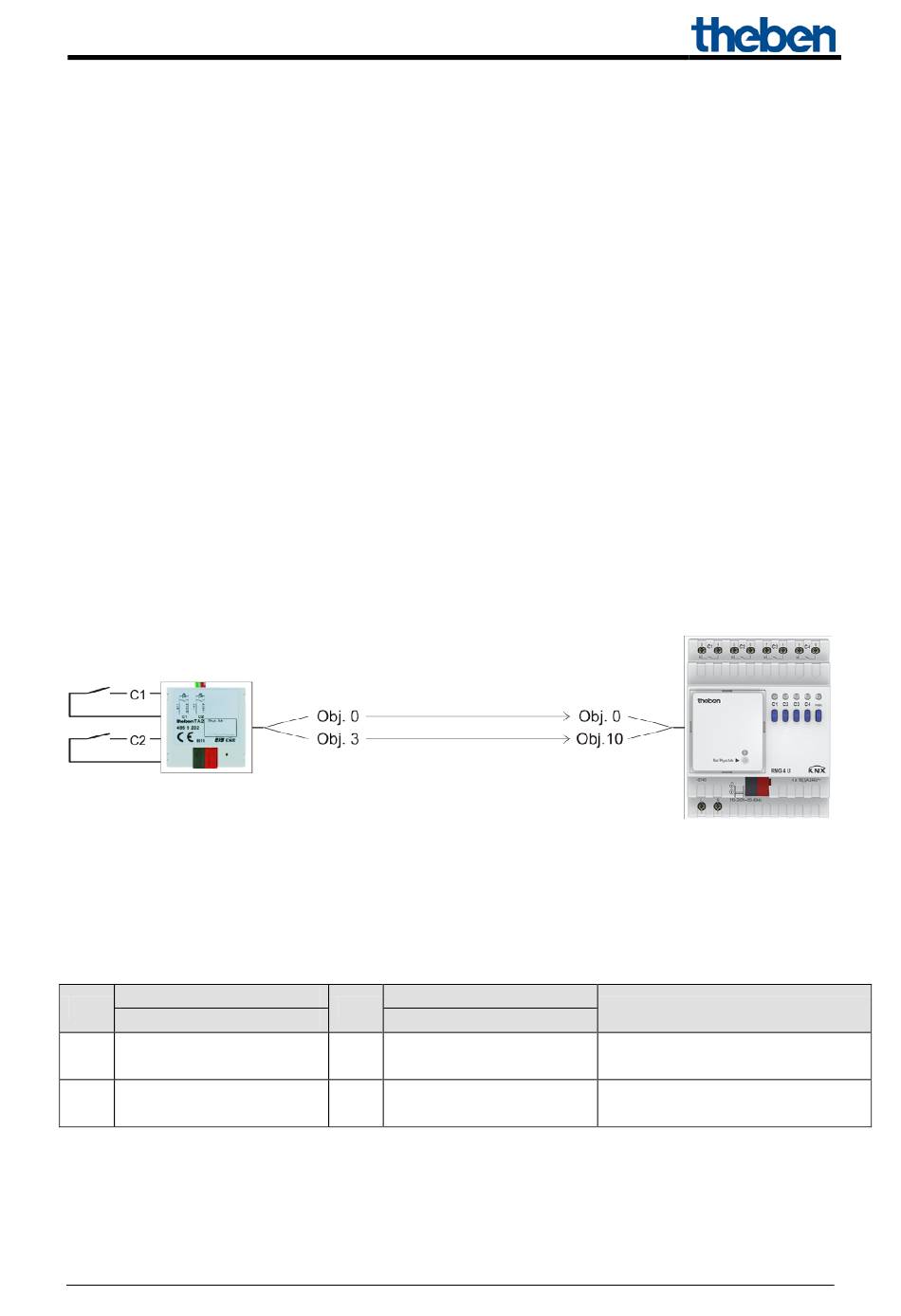

Abbildung 1
6.1.3 Objekte und Verknüpfungen
Tabelle 20
TA 2
Nr.
Objektname
0 Kanal 1 Schalten
3 Kanal 2 Schalten
Stand: Okt-18 (Änderungen vorbehalten)
RMG 4 U
Nr.
Objektname
RMG 4 U Kanal C1
0
Schaltobjekt
RMG 4 U Kanal C2
10
Schaltobjekt
Kommentar
-
-
Seite 40 von 50
