EDTM Glass-Chek PRO Bedienungsanleitung Seite 7

Anwendungsbeispiele – Fortsetzung

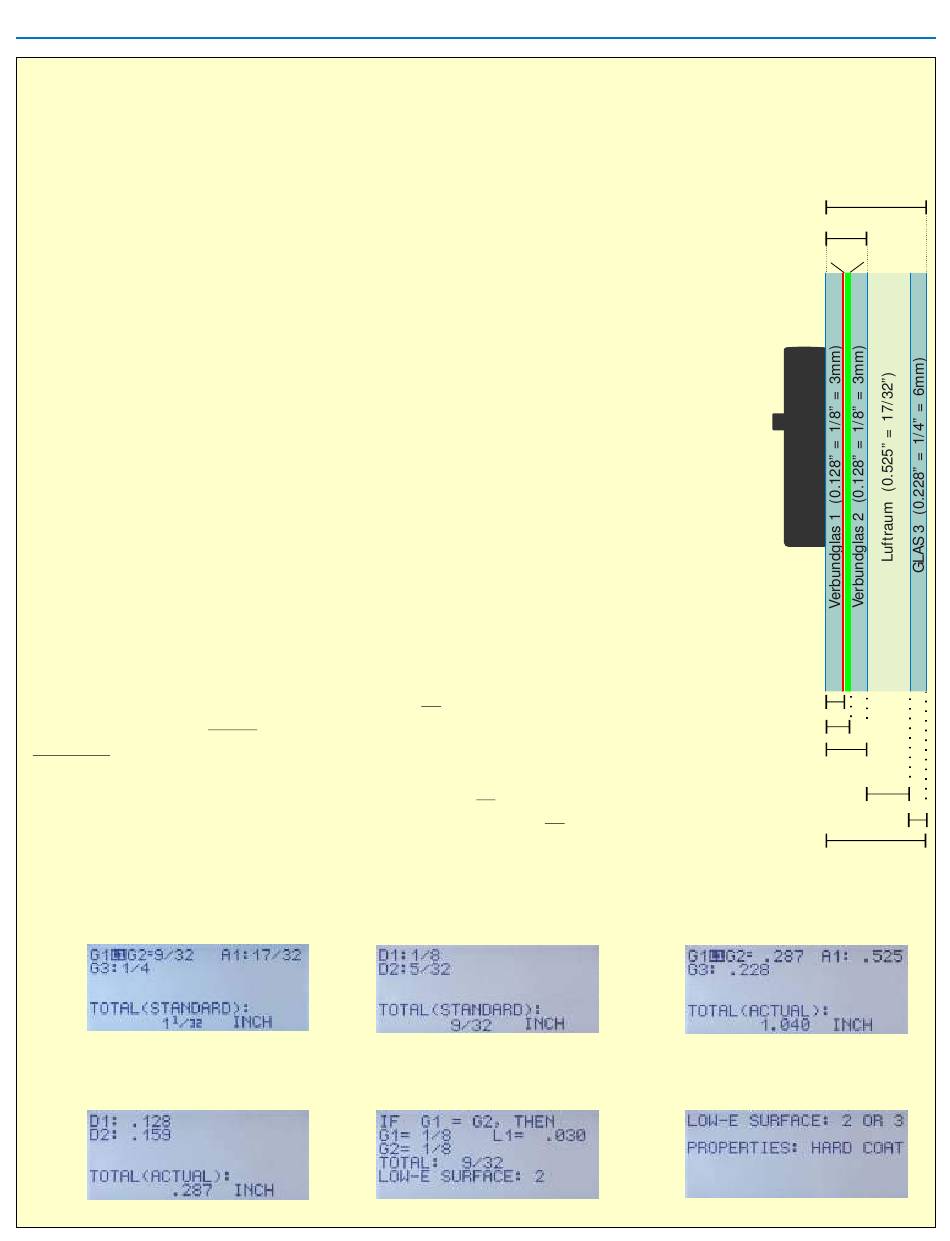

— Messbeispiel 6 — LAMI + LOW E (Low-E-Beschichtung an der Verbundglas-Innenschicht)
Beim Arbeiten mit Verbundglas mit einer Low-E-Beschichtung auf der Verbundglas-Innenschicht, kann das Glass-
Chek PRO die Oberfläche mit der Low-E-Beschichtung bestimmen.
durchführt, müssen Sie in den Modus „LAMI + LOW-E" (VERBUNDGLAS + LOWE) wechseln ((Siehe Seite 3 & 4).
Bitte beachten Sie beim nachstehenden Beispiel, dass der STANDARD-Modus für Zoll auf FRACTIONS (BRÜCHE)
und der Modus ACTUAL (IST) für Zoll auf DECIMAL (DEZIMALZAHL) gesetzt wurde.
Im Modus LAMI + LOW E (VERBUNDGLAS + LOW E) des GC3001-Messgeräts können Sie die Verbundglas-Low-
E-Glasscheiben monolithisch prüfen. Dabei kann sich das Low-E-beschichtete Verbundglas in einem
doppelverglasten (MIG) Fenster befinden. Bei MIGs muss das GC3001-Messgerät auf der Fensterseite mit dem
Low-E-beschichteten Verbundglas positioniert werden. Auf dem ersten Bildschirm werden die Dicke der gesamten
Verbundglasscheibe, der Luftraum, die Dicke der zweiten Glasscheibe sowie die Gesamtdicke der MIG angezeigt.
Auf den Anzeigeschirmen wird die Verbundglasscheibe mit G1/L1/G2 angegeben. Dieses Beispiel wird auf den
folgenden Bildschirmen 1 und 3 angezeigt. Bildschirm 1 zeigt die Daten in Brüchen und Zoll (STANDARD) an.
Bildschirm 3 zeigt die Daten in Zoll und Dezimalzahlen (ACTUAL) (IST) an.
Der nächste Bildschirm zeigt die Zusammensetzung der Low-E-beschichteten Zoll in Verbundglasscheibe. ? Das
Messgerät ist dazu ausgelegt, die Dicke der Verbundglasschicht zu der Glasdicke zu addieren, auf der KEINE Low-
E-Beschichtung vorhanden ist. Bei der Low-E-beschichteten Glasscheibe zeigt das Messgerät die tatsächliche
Dicke des Glases selbst an. Daher wird die Dicke der Glasscheibe mit der Low-E-Beschichtung als „normale"
Standarddicke (z. B. 0,128 oder 1/8 Zoll) ) angezeigt. Das bedeutet, dass die Glasscheibe mit der abnormen
(größeren) Glasdicke, diejenige ohne Low-E-Beschichtung ist. Die Dicke wird durch Addieren der Dicke der
Verbundglasschicht zur Glasdicke errechnet. In diesem Beispiel ist Klarglas + Verbundglas = 0,159 oder 5/32 Zoll.
Auf den Bildschirmen 2 und 4 sehen Sie, dass diese beiden Dickenwerte mit dem Buchstaben „D" (D1 & D2)
gekennzeichnet sind. Da das Messgerät nicht weiß, welcher Dickenwert für das Glas und welcher für Glas +
Verbundglas steht, wird den Dickenwerten ein willkürlicher D-Wert zugeordnet.
Bildschirm 5 geht bei der Auswertung noch einen Schritt weiter und stellt die Annahme auf, dass die beiden
Glasscheiben mit dem Verbundglas die gleiche Dicke (G1 + G2) aufweisen. Dieser wird ANNAHMEBILDSCHIRM
genannt. Wenn in Ihrem Fall G1 = G2 ist, dann wird auf Bildschirm 5 die Glasdicke und die Dicke der Verbundglas-
Innenschicht angezeigt. Weiterhin wird bestätigt, dass sich die Low-E-Beschichtung auf Oberfläche 2 gegen
Oberfläche 3 befindet. Auf Bildschirm 5 sehen Sie zudem, dass das Messgerät in diesem Beispiel OBERFLÄCHE 2
tatsächlich als Low-E-Oberfläche erkennt und die Ziffer 2 am unteren Rand von Bildschirm 5 blinkt. Auf den übrigen
Bildschirmen blinkt sowohl Oberfläche 2 als auch 3, da es sich bei diesen nicht um den Annahmebildschirm handelt.
Der letzte Bildschirm 6 in der Folge bestätigt, dass eine Low-E-Beschichtung auf der Verbundglas-Innenschicht
vorhanden ist und zeigt außerdem den Typ der Low-E-Beschichtung an.
G1 + L1 + G2: G1 (0,128 oder 1/8 Zoll) + VERBUNDGLAS-Schicht (0,031 Zoll) + G2 (0,128 oder 1/8 Zoll) = Gesamtdicke des Verbundglas von 0,287 oder 9/32 Zoll
STANDARD IN BRÜCHEN (Zoll)
1)
IST-WERT IN DEZIMALZAHLEN (Zoll)
4)
L1 + G2: VERBUNDGLAS L1 (0,031 Zoll) +
STANDARD IN BRÜCHEN (Zoll)
2)
5)
? Damit das Messgerät diese Funktion
G1: G1 (0,128 oder 1/8 Zoll Zoll) nächste Glasscheibe (Bildschirm 2 & 4-Zeile 1)
G2 (0,128 oder 1/8 Zoll Zoll) = 0,159 oder 5/32 Zoll (Bildschirm 2 & 4-Zeile 2)
(Bildschirm 1 & 3-Zeile 1, Bildschirm 2&4-Zeile 3, & Bildschirm 5-Zeile 4)
A1: Luftraumdicke (0,525 oder 17/32 Zoll) (Bildschirm 1 & 3, Zeile 1)
G3: G3 (0,228 oder 1/4 Zoll) (Bildschirm 1 & 3, Zeile 2)
INSGESAMT: Gesamtfensterdick (1,040 oder 1-1/32 Zoll) (Bildschirm 1 & 3, Zeile 3)
ANNAHMEBILDSCHIRM (Zoll)
Gesamtes Fenster
Verbundglas
Verbundglasschicht
Low-E
Glasoberfläche Nr. 1 2 3 4
IST-WERT IN DEZIMALZAHLEN (Zoll)
3)
ERGEBNISBILDSCHIRM
6)
Seite 7
(.031")
5 6
