Modellnr. # GC3001
Seite 1 ....................................................Einführung und Inhaltsverzeichnis
Seite 2 ....................................................Aufbau des Messgeräts
Seite 3 ....................................................MENÜ-Navigation, Maßeinheit & Geschwindigkeit des Ergebnisbildschirms
Seite 4 ....................................................BETRIEBSMODI
Seite 5 ....................................................Ordnungsgemäßer Betrieb, BESTE Position für Messungen am Fenster, Handposition
Seite 6 ....................................................Anwendungsbeispiel 1: Doppelverglastes MIG mit Low E auf Oberfläche 2
Seite 7 ....................................................Anwendungsbeispiel 6: LAMI + LOW E (Low-E-Beschichtung an der LAMI-Innenschicht)
Seite 8.....................................................Low-E-Erkennung
Seite 9.....................................................Hilfreiche Tipps zur Bedienung & Erläuterungen
Seite 10...................................................Anleitung zur Fehlerbehandlung
Seite 11...................................................Spezifikationen
Seite 12...................................................ASTM-Tabelle zur Standard-Glasdicke
www.edtm.com
(419) 861-1030 | sales@edtm.com

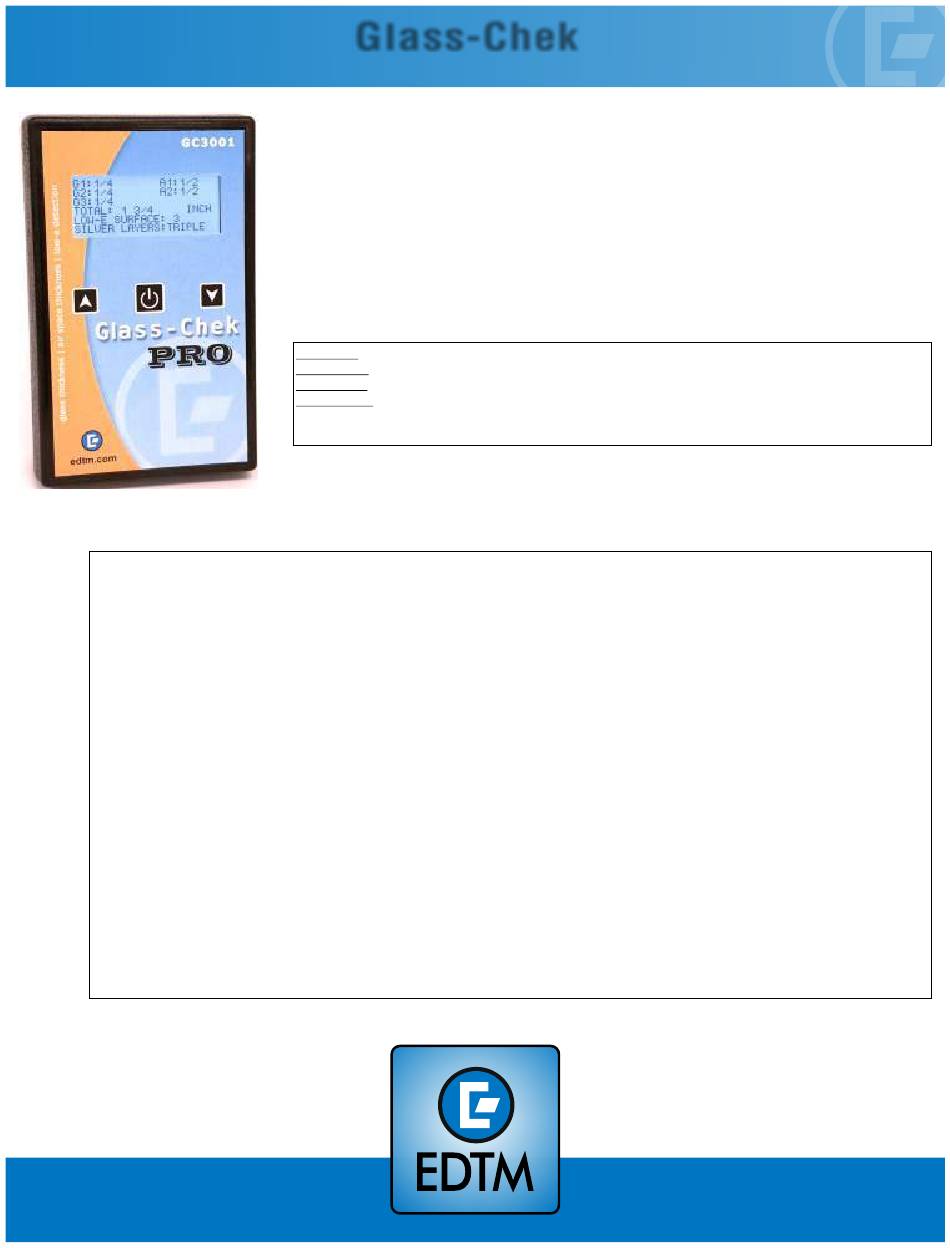

Glass-Chek
Messgerät für die Glasdicke und Low-E-Detektor bei Verbundglas
Mit dem Glass-Chek PRO haben Sie die Möglichkeit die Glas-und Luftraumdicke von einfach-,
doppel-und dreifachverglasten Fenstern von einer Seite aus zu messen. Mit dem GC3001
können Sie bestimmen, ob unsichtbare Low-E-Beschichtungen vorhanden sind, wo sie sich
befinden und um welchen Typ es sich handelt. In dieser Bedienungsanleitung werden
zahlreiche weitere Anwendungsmöglichkeiten beschrieben.
Diese Anleitung gibt einen Überblick über die Verwendung des Messgeräts einschließlich
Sprachauswahl, Messeinstellungen, Erläuterung des Ergebnisbildschirms sowie der Wartung
des Messgeräts. Außerdem werden entsprechende Beschichtungen, technische Details und
Informationen zur Garantie erläutert.
ENGLISH: To download the user manual in ENGLISH, please go to our website at:
DEUTSCH: Die Bedienungsanleitung in deutscher Sprache erhalten Sie auf unserer Webseite unter:
ESPANOL: Para descargar el manual del usuario en español, por favor, vaya a nuestro sitio web:
FRANCAIS: Afin de télécharger le manuel en français, rendez-vous sur notre site internet à l'adresse:
http://www.edtm.com/index.php/support/user-manuals
INHALTSVERZEICHNIS
Erläuterung des Ergebnisbildschirms
MENÜ-Optionen
Sprachauswahl
Anwendungsbeispiel 2: Doppelverglastes MIG mit Low E auf Oberfläche 3
Anwendungsbeispiel 3: Dreifachverglastes MIG mit Low E auf Oberfläche 5
Anwendungsbeispiel 4: Doppelverglastes MIG mit Folie
Erläuterung der Fehlermeldungen
Bereich der Glasdicke
Tabelle der Low-E-Beschichtungen in Brüchen
GC3001-Garantie
PRO
BEDIENUNGSANLEITUNG
EDTM, Inc.
745 Capital Commons Dr
Toledo, OH 43615
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EDTM Glass-Chek PRO
Inhaltszusammenfassung für EDTM Glass-Chek PRO
- Seite 1 Messgerät für die Glasdicke und Low-E-Detektor bei Verbundglas BEDIENUNGSANLEITUNG Mit dem Glass-Chek PRO haben Sie die Möglichkeit die Glas-und Luftraumdicke von einfach-, doppel-und dreifachverglasten Fenstern von einer Seite aus zu messen. Mit dem GC3001 können Sie bestimmen, ob unsichtbare Low-E-Beschichtungen vorhanden sind, wo sie sich befinden und um welchen Typ es sich handelt.
-
Seite 2: Aufbau Des Messgeräts
Seite 2 AUFBAU DES MESSGERÄTS Ergebnisanzeige: DATEN -Digitale Messergebnisse zu Glas, Luftraumdicke, Laminat und MIG-Gesamtdicke -Zeigt auch den Low-E-Beschichtungstyp auf Verwendung der EIN-/AUS-Taste: dem Fenster und die Oberflächenposition an. -Zum Einschalten (Kurz drücken) -Zum Ausschalten (Gedrückt halten) -Zum Durchführen einer Messung (Kurz drücken) -Zum Auswählen im MENÜ... -
Seite 3: Menünavigation
Seite 3 MENÜ-Navigation Neben der ersten Option wird ein kleiner Pfeil angezeigt. In der Abbildung unten befindet sich der Pfeil neben der Option „MODE“ (Modus). Zum Bewegen des Cursors von einer Zeile in die nächste drücken Sie die AUF- und AB-PFEILTASTEN, um durch das Menü zu navigieren. Um eine Option auszuwählen, drücken Sie einmal auf die EIN-/AUS-Taste. -
Seite 4: Betriebsmodi
Seite 4 Betriebsmodi Je nach Anwendung müssen Sie ggf. einen anderen Betriebsmodus auswählen. Wählen Sie MODE (MODUS) im MENÜ, indem Sie auf die EIN-/AUS-Taste drücken. Blättern Sie mithilfe der PFEILTASTEN durch alle verfügbaren Optionen des MODE (MODUS). In der folgenden Liste sind die auswählbaren MODI sowie eine Erläuterung der Anwendungsbereiche für jeden MODUS aufgeführt. -
Seite 5: Ordnungsgemäße Bedienung Des Glass-Chek Pro
Ordnungsgemäße Bedienung des Glass-Chek PRO Seite 5 Positionieren Sie das Messgerät in der Mitte des zu überprüfenden Fensters. Drücken Sie die EIN-/AUS-Taste und lösen Sie sie, um eine Messung durchzuführen. Halten Sie die EIN-/AUS-Taste nicht gedrückt halten, da so das Messgerät ausgeschaltet wird. Die Meldung „TAKING READING“... -
Seite 6: Anwendungsbeispiele
Anwendungsbeispiele Seite 6 Das Glass-Chek PRO verfügt über verschiedene Anzeigeformate. ? Die folgenden Abbildungen sind Beispiele für Messanzeigen mit Erläuterungen zur der zu überprüfenden Beschichtung und der Konfiguration des Anzeigeformats. — Messbeispiel 1 — Doppelverglastes MIG mit Low E auf Oberfläche 2... - Seite 7 Anwendungsbeispiele – Fortsetzung Seite 7 — Messbeispiel 6 — LAMI + LOW E (Low-E-Beschichtung an der Verbundglas-Innenschicht) Beim Arbeiten mit Verbundglas mit einer Low-E-Beschichtung auf der Verbundglas-Innenschicht, kann das Glass- Chek PRO die Oberfläche mit der Low-E-Beschichtung bestimmen. ? Damit das Messgerät diese Funktion durchführt, müssen Sie in den Modus „LAMI + LOW-E"...
-
Seite 8: Low-E-Erkennung
Seite 8 Low-E-Erkennung Die Elektronik, die für das Erkennen von Low-E-Beschichtungen verantwortlich ist, wird von der Umgebung des Messgeräts beeinflusst. Dies wurde an andere Stelle in der Anleitung durch die richtige Position der Hand und des Glases während der Messung erklärt. Die Low-E- Erkennung wird durch leitende Materialien beeinflusst, die das Messgerät erkennt. -
Seite 9: Hilfreiche Tipps Zur Bedienung & Erläuterungen
Reinigen Sie die Linsen auf der Rückseite des GC3001 mit Druckluft. Falls unbedingt erforderlich, verwenden Sie ein fusselfreies Tuch, um Schmutzflecken, Fingerabdrücke usw. zu entfernen (siehe Seite 5). Das Glass-Chek PRO arbeitet mit Laser, um die Glasdicke und den EXCESS LIGHT: MOVE Luftraum zu messen. Das Gerät kann durch extrem helles Licht oder TO OPPOSITE SIDE direkte Sonneneinstrahlung beeinträchtigt werden. -
Seite 10: Anleitung Zur Fehlerbehandlung
Sie sicher, dass die Messungen stets in der UNTEREN MITTE des Fensters durchgeführt werden. 2) Stellen Sie sicher, dass das Glass-Chek PRO flach auf der Glasoberfläche positioniert ist, und dass die Messung, wie auf Seite 5 beschrieben, an einer der vier optimalen Stellen durchgeführt wird. -
Seite 11: Spezifikationen
Seite 11 Spezifikationen • Stromversorgung: ..........9 Volt Alkalibatterie (Nur NEDA 1604A) • Abmessungen: ..........3.5" x 5.5" x 1.7 Zoll (89 x 140 x 43mm) • Gewicht: ............0,75 Pfund • Maximale Laserleistung: ........<1 mW (2M Laser) • Laserwellenlänge: ........... 650 - 680 nm •... - Seite 12 Seite 12 Glasstandard-Tabelle Beim Einsatz des GC3001 im Modus „STANDARD“ werden die Glasmessungen gemäß der folgenden Tabelle auf die nächste Standarddicke gerundet: GC3001 Standards - Tolerance Specifications for Flat Glass Based on the American Society for Testing and Materials (ASTM) Standards Glastoleranz Traditionelle Bezeichnung...
