Anwendungsbeispiele

Das Glass-Chek PRO verfügt über verschiedene Anzeigeformate. ? Die folgenden Abbildungen sind Beispiele für Messanzeigen mit
Erläuterungen zur der zu überprüfenden Beschichtung und der Konfiguration des Anzeigeformats.

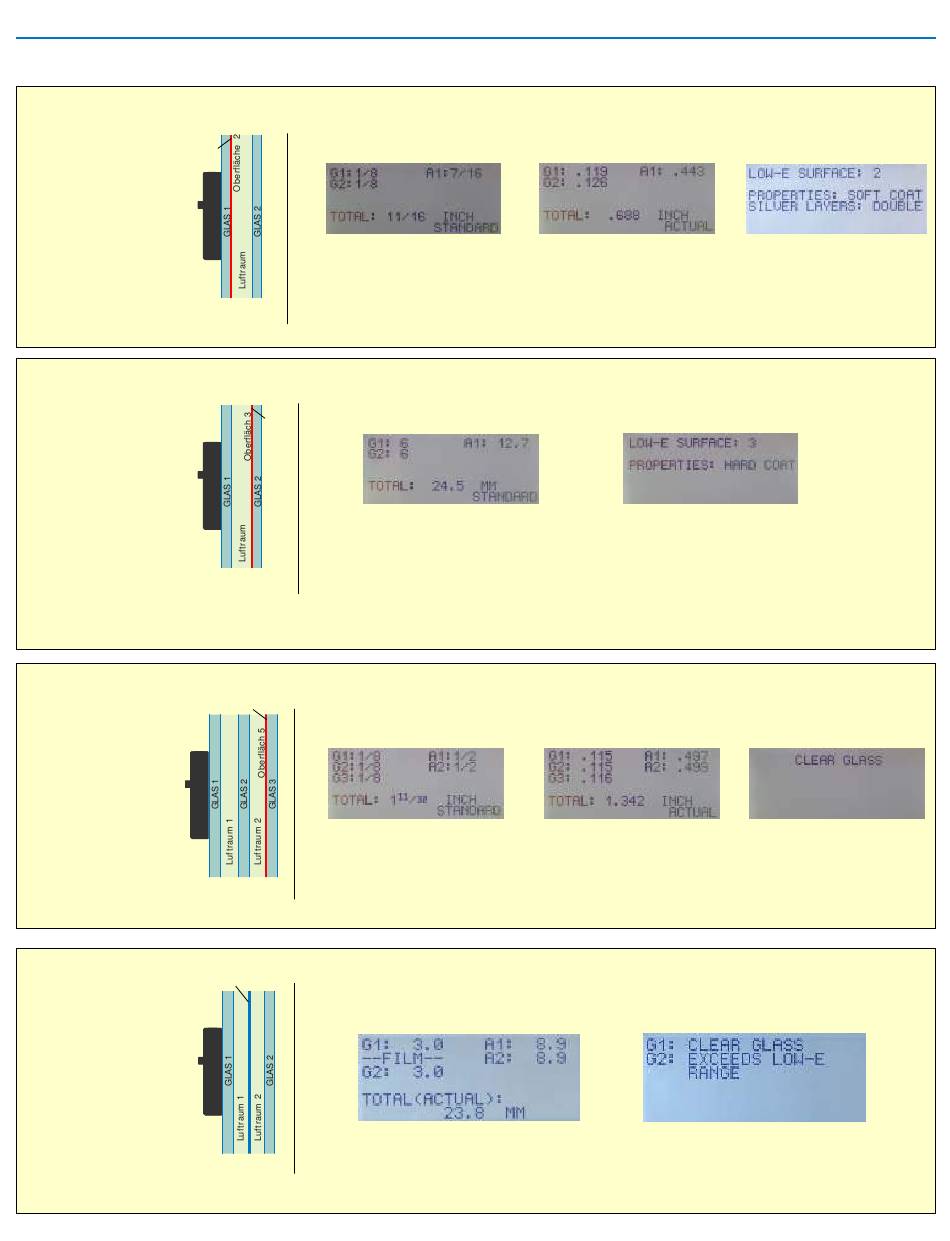

— Messbeispiel 1 — Doppelverglastes MIG mit Low E auf Oberfläche 2
Anzeigeformat
Low-E
• Maßeinheit: Zoll
• Standard: Bruch
• Ist: Dezimalzahl
Doppelverglastes
— Messbeispiel 2 — Doppelverglastes MIG mit Low E auf Oberfläche 3
Anzeigeformat
• Maßeinheit: MM
• Standard: EIN
• Ist: AUS
— Messbeispiel 3 — Dreifachverglastes MIG mit Low E auf Oberfläche 5
Anzeigeformat
• Maßeinheit: Zoll
• Standard: Bruch
• Ist: Dezimalzahl
Anzeigeformat
• Maßeinheit: MM
• Standard: AUS
• Ist: EIN
Entsprechende Messanzeige: Aufgrund der Beschichtung und des Anzeigeformats wechselt
das Display zwischen den drei folgenden Meldungen:
1)
Auf Display 1 werden Zoll-Werte in Brüchen, gerundet auf den nächsten Standard, angezeigt. Auf
Display 2 werden Ist-Messungen in Dezimalzahlen angezeigt. ? Beachten Sie, die Abweichung
zwischen der Ist-Messungen in Abb. 2 und der Messungen in Abb. 1. Auf Display 1 wird die auf den
nächsten Standard gerundete Messung anzeigt. Auf ? Display 3 wird angezeigt, dass eine Low-E-
Fenster Beschichtung auf Oberfläche 2 vorhanden ist, dass es sich um ein Soft-Coat und eine doppelt
silberbasierte Low-E-Beschichtung handelt.
Entsprechende Messanzeige: Durch Einstellung der Beschichtung und des Anzeigeformats
wechselt das Display zwischen den drei folgenden Meldungen:
Low-E
1)
Auf Display 1 werden Millimeter in Brüchen, gerundet auf den nächsten Standard, angezeigt. Da die
Einstellung „Actual" auf „OFF" gesetzt ist, wird das Ist-Messergebnis des Glases nicht angezeigt,
sondern nur der auf den nächsten Standard gerundete Wert. Auf Display 2 wird angezeigt, dass eine
Low-E-Beschichtung auf Oberfläche 3 vorhanden ist. Bitte beachten Sie, dass das Messgerät nicht
Doppelverglastes immer genau Oberfläche 3 angibt und als Ergebnis Oberfläche 3 oder 4 anzeigt. Das bedeutet, das
Fenster
Messgerät zeigt nur an, dass die zweite Glasscheibe beschichtet ist. In diesem Fall muss der
Benutzer das Fenster von der gegenüberliegenden Seite prüfen, um die genaue Low-E-Oberfläche
zu ermitteln. Auf dem vorstehenden Display wird außerdem angezeigt, dass es sich bei dieser
Beschichtung um eine Hard-Coat-Low-E-Beschichtung handelt.
Entsprechende Messanzeige: Aufgrund der Beschichtung und des Anzeigeformats wechselt
Low-E
das Display zwischen den drei folgenden Meldungen:
1)
Auf Display 1 werden Zoll-Werte in Brüchen, gerundet auf den nächsten Standard, angezeigt. Auf
Display 2 werden Ist-Messungen in Dezimalzahlen angezeigt. Auf Display 3 wird anzeigt, dass das
Messgerät keine Low-E-Beschichtung auf G1 oder G2 erkannt hat. Da das GC3001 nur
Beschichtungen auf den ersten beiden Scheiben erkennt, müssen möglicherweise beide Seiten eines
Dreifachverglastes
dreifachverglasten Fensters überprüft werden, um festzustellen, ob Low-E-Beschichtungen auf der
Fenster
Glasscheibe oder der gegenüberliegenden Seite des Fensters vorhanden sind.
— Messbeispiel 4 — Doppelverglastes MIG mit Folie
Scheibe mit Folie
Entsprechende Messanzeige: Aufgrund der Beschichtung und des Anzeigeformats wechselt
das Display zwischen den zwei folgenden Meldungen:
1)
Auf Display 1 wird die tatsächliche Dicke des Fensters in Millimetern angezeigt. Da die Einstellung
„Standard" auf „OFF" (Aus) gesetzt ist, werden die Standardeinheiten nicht angezeigt. „FOLIE"
Doppelverglaste
bezeichnet einen Film zwischen zwei Glasscheiben. Display 2 zeigt, dass G1 über keine Low-E-
Scheibe mit Folie
Beschichtungen verfügt („CLEAR" (FREI) von Low-E-Beschichtung). Im Folien-Modus prüft das
GC3001 G2 NICHT auf Low-E-Beschichtungen.
2)
2)
2)
2)
