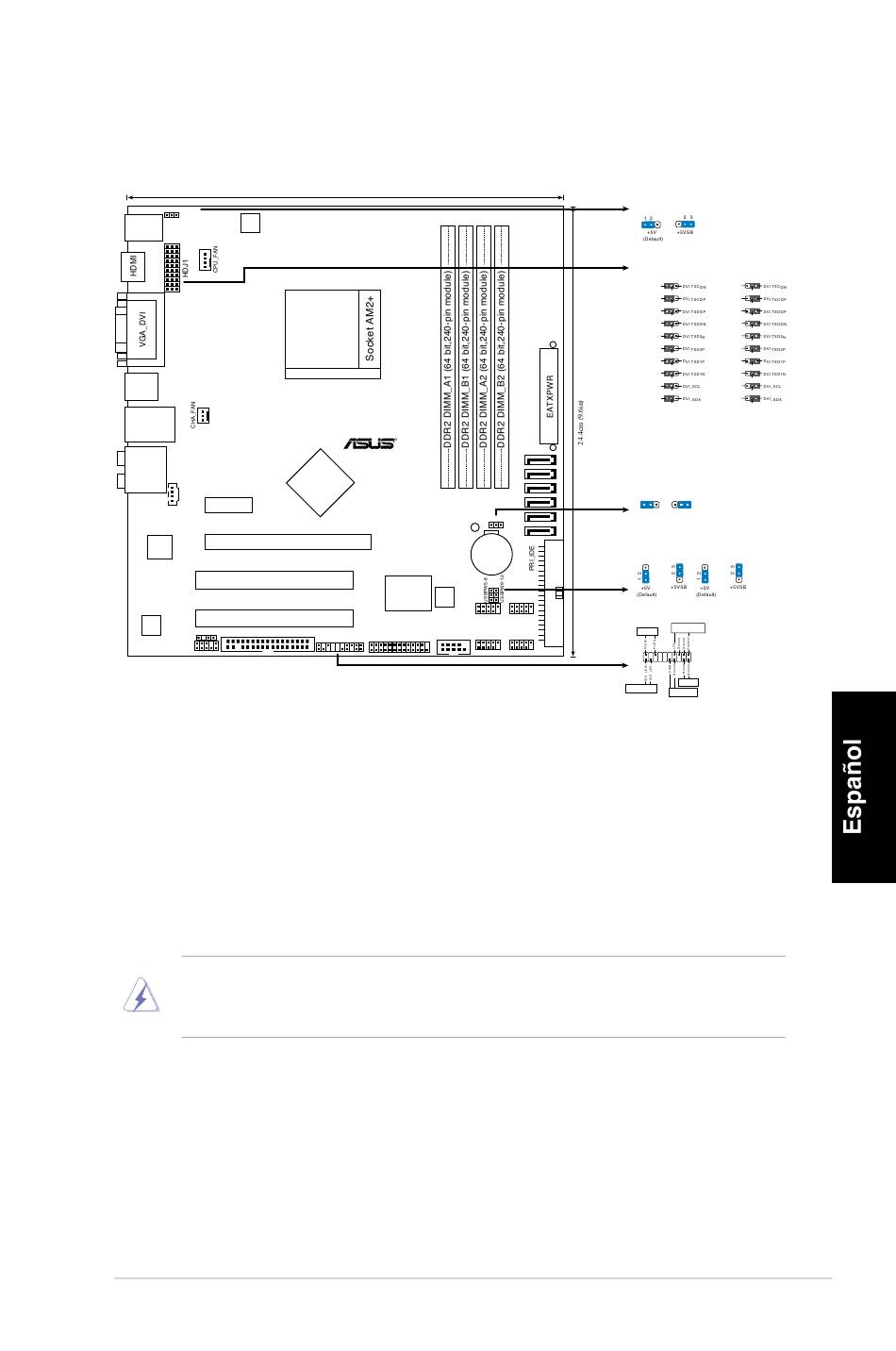

1. Distribución de la placa base
PS2_USBPW1-4
PS/2KBMS
T : Mouse
B: Keyboard
ATX12V
USB34
LAN1_USB12
AUDIO
CD
PCIEX1_1
PCIEX16
Attansic
L1
M3N78-EMH HDMI
PCI1
PCI2
ALC883
FLOPPY
SPDIF_OUT
AAFP
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el
triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura
para fijar la CPU. La palanca encajará en la ficha lateral para indicar que está
cerrada.
23.6cm (9.3in)
R
Nvidia
MCP78S
SB_PWR
Super I/O
8Mb
BIOS
COM1
LPT
PANEL
ASUS M3N78-EMH HDMI
HDMI TXCON
HDMI TXCOP
HDMI TXDOP
HDMI TXDON
HDMI TXD2N
HDMI TXD2P
HDMI TXD1P
HDMI TXD1N
HDMI_SCL
HDMI_SDA
SATA6
SATA5
SATA4
SATA2
Normal
CLRTC
SATA3 (Default)
SATA1
CR2032 3V
Lithium Cell
CMOS Power
USB78 USB1112
PLED
USB56 USB910
+IDE_LED
PS2_USBPW1-4
HDJ1
1 2 2 3
HDMI TXCON
HDM/DVI_TXCON 14 HDM/DVI_TXCON 14
HDMI TXCOP
HDM/DVI_TXCOP 14 HDM/DVI_TXCOP 14
HDMI TXDOP
HDM/DVI_TX DOP 13 HDM/DVI_TX DOP 13
HDMI TXDON
HDM/DVI_TX DON 13 HDM/DVI_TX DON 13
HDMI TXD2N
HDM/DVI_TX D2N 14 HDM/DVI_TX D2N 14
HDMI TXD2P
HDM/DVI_TX D2P 14 HDM/DVI_TX D2P 14
HDMI TXD1P
HDM/DVI_TX D1P 14 HDM/DVI_TX D1P 14
HDMI TXD1N
HDM/DVI_TX D1N 14 HDM/DVI_TX D1N 14
HDMI_SCL
SCL SCL
HDMI_SDA
SDA SDA
HDMI DVI
(Default)
CLRTC
1 2 2 3
Clear RTC
USBPW5-8 USBPW9-12
PANEL
SPEAKER
Reset
PWRSW
