Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der
Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft aus
dem Rack entweichen kann, um die Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu
Schäden an den Geräten führen. Passende Artikel sind als Zubehör erhältlich, z. B. 30111556 Mixer-Case Profi
MCB-27.

DMX512-Anschluss

Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel
erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Bei Verwendung von anderen
Steckverbindungen, können Adapterkabel eingesetzt werden.
1 Verbinden Sie den DMX-Ausgang DMX OUT des Controllers mit dem DMX-Eingang des ersten
Lichteffektgeräts.
2 Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an.
Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen
sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird
ein 120-Ω-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-
Ausgang am letzten Gerät gesteckt.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines
DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

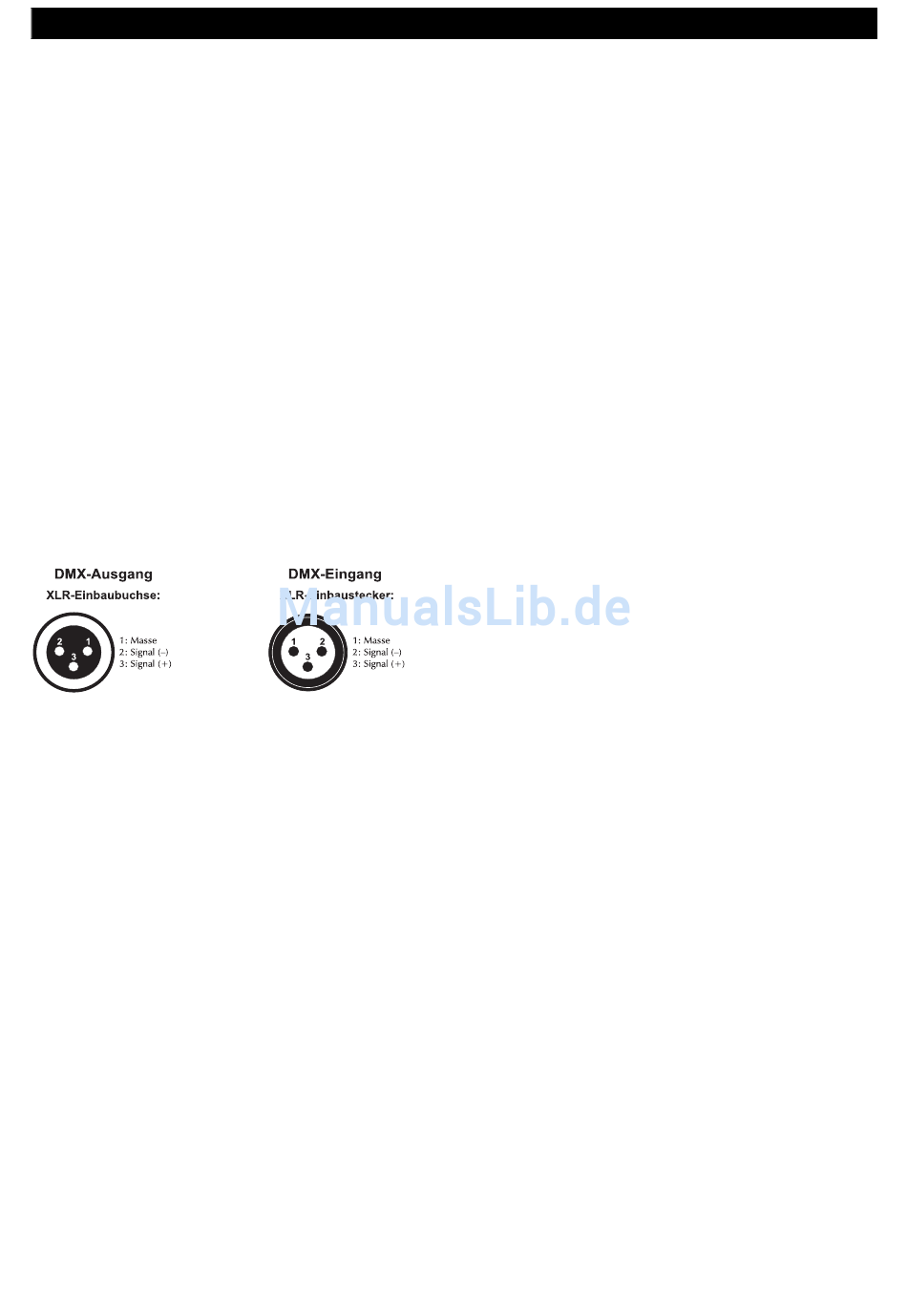

Steckerbelegung:

Stromversorgung herstellen

Verbinden Sie das beiliegende Netzteil mit der Anschlussbuchse am Gerät und stecken Sie es in eine Steckdose.
Nach dem Gebrauch den Netzstecker wieder trennen, um unnötigen Stromverbrauch zu vermeiden.

Musiksteuerung

Zum musikgesteuerten Ablauf von einer Lauflichtsequenz kann ein Audiogerät mit Line-Ausgang (z. B. CD-Player,
Mischpult) an die Cinch-Buchse AUDIO angeschlossen werden (Eingangsempfindlichkeit 0,1-1 V). Beim
Anschluss an die Buchse wird das interne Mikrofon ausgeschaltet.
Fußschalter
Zur bequemen Fernsteuerung der Funktionen Full on und Blackout lässt sich ein Fußschalter (z. B. Artikel
70064490 EUROLITE Fußschalter) an die 6,3-mm-Klinkenbuchse REMOTE anschließen.

Analoges Stroboskop

Der Controller kann ein Stroboskop per Tastendruck (Taste STROBE) steuern. Schließen Sie das Stroboskop an
die 6,3-mm-Klinkenbuchse FLASH an.

INBETRIEBNAHME
