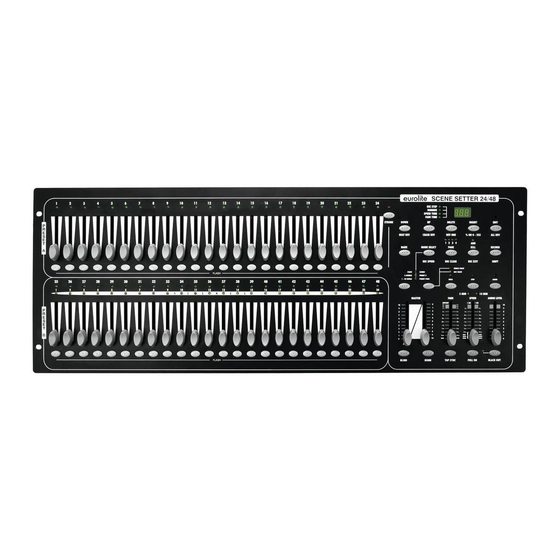

EuroLite DMX Scene Setter 24/48 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EuroLite Anleitungen
  4. Studio & Recording
  5. DMX Scene Setter 24/48
  6. Bedienungsanleitung
EuroLite DMX Scene Setter 24/48 Bedienungsanleitung

EuroLite DMX Scene Setter 24/48 Bedienungsanleitung

48-channel dmx controller
Vorschau ausblenden Andere Handbücher für DMX Scene Setter 24/48:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite DMX Scene Setter 24/48

Inhaltszusammenfassung für EuroLite DMX Scene Setter 24/48

  • Seite 3: Inhaltsverzeichnis

    Dimmer-Display ............16 Blind und Home ............16 Produkt-Updates, Dokumentation, Software und Support Add und Kill ............16 erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich MIDI-EINSTELLUNGEN ........16 des Produkts. Einstellen des MIDI IN..........16 Einstellen des MIDI OUT .........

  • Seite 4: Einführung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website.

  • Seite 5: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Informationen zur Entsorgung ACHTUNG! Betriebsbedingungen Bitte übergeben Sie das Gerät bzw. die Das Gerät ist für die Benutzung in Geräte am Ende der Nutzungsdauer zur Innenräumen ausgelegt. Schützen Sie es umweltgerechten Entsorgung einem vor Feuchtigkeit und Nässe. örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, GEFAHR! dürfen...

  • Seite 6: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE 6 • DE...
  • Seite 7 Element Funktion Kontrollanzeigen PRESET A Zeigen die momentane Intensität von Kanal 1-24 an. Kanalfader 1-24 Zum Einstellen der DMX-Werte von Kanal 1-24 für die angeschlossenen DMX-Geräte. Flash-Tasten 1-24 Schalten den zugehörigen Steuerkanal 1-24 auf den Maximalwert 255. Kontrollanzeigen PRESET B Zeigen die momentane Intensität von Kanal 25-48 an.
  • Seite 8 Stellen Sie vor dem Anschluss der Lichteffektgeräte die Polarität der DMX- Eingänge fest und stellen Sie den Umschalter entsprechend ein. Verwenden Sie die linke Position für Geräte der Marke EUROLITE. Line-Eingang Cinch-Buchse zum Anschluss eines Audiogeräts mit Line-Ausgang (z. B.

  • Seite 9: Inbetriebnahme

    Fußschalter Zur bequemen Fernsteuerung der Funktionen Full on und Blackout lässt sich ein Fußschalter (z. B. Artikel 70064490 EUROLITE Fußschalter) an die 6,3-mm-Klinkenbuchse REMOTE anschließen. Analoges Stroboskop Der Controller kann ein Stroboskop per Tastendruck (Taste STROBE) steuern. Schließen Sie das Stroboskop an die 6,3-mm-Klinkenbuchse FLASH an.

  • Seite 10: Betriebsarten

    BETRIEBSARTEN Der Scene Setter erlaubt drei Betriebsarten, die über die Taste MODE SELECT umgeschaltet werden. Die Anzeige des aktuellen Modus erfolgt über die drei LEDs unter der Taste. CHASE/SCENES In diesem Modus können Sie über die oberen 24 Kanalfader direkt auf die DMX-Kanäle zugreifen. Mit den 24 unteren Kanalfadern können Sie auf Ihre programmierten Lauflichter zugreifen.

  • Seite 11: Programmieren Einer Szene

    HINWEISE Wenn Sie bei der zweiten Eingabe des Passworts ein anderes, als beim ersten Mal, eingeben, leuchten die LEDs nicht auf. Dies bedeutet, dass die Änderung des Passworts fehlgeschlagen ist. Zum Abbrechen der Passwortänderung drücken Sie nach der ersten Eingabe die Tasten RECORD und REC EXIT gleichzeitig.

  • Seite 12: Löschen Eines Programms

    Löschen eines Programms Aktivieren Sie den Programmiermodus. Nutzen Sie die Taste PAGE, um die Seite auszuwählen, auf der das Programm gespeichert ist, welches Sie bearbeiten wollen. Drücken Sie die Flash-Taste (25-48), des entsprechenden Programms zweimal, während Sie die Taste RECORD gedrückt halten. Wenn Sie die Tasten loslassen, wird durch Aufleuchten aller LEDs angezeigt, dass das Programm gelöscht ist.

  • Seite 13: Einen Schritt Oder Mehrere Schritte Ändern

    BEISPIEL Einen Schritt zwischen Schritt 4 und 5 von Programm 35 hinzufügen, bei dem die Kanäle 1-12 voll an sind. Programmierung aktivieren. Schieben Sie die Kanalfader 1-12 auf die Position 10 und programmieren Sie diesen Schritt. Wählen Sie durch Drücken der Taste MODE SELECT die Betriebsart CHASE/SCENES aus. Drücken Sie die Taste PAGE bis die LED von Speicherseite 3 leuchtet.

  • Seite 14: Eine Standard-Geschwindigkeit Festlegen

    Eine Standard-Geschwindigkeit festlegen Sie können den Programmen eine feste Geschwindigkeit zuweisen. Stellen Sie sicher, dass die Musiksteuerung deaktiviert ist. Wählen Sie mit der Taste MODE SELECT die Betriebsart CHASE/SCENES aus. Drücken Sie die Taste PARK und wählen Sie den Modus MIX CHASE. Die LED leuchtet auf. Wählen Sie Ihr gewünschtes Programm, wie oben beschrieben, aus.

  • Seite 15: Überblendzeit

    Überblendzeit Die Zeiteinstellung des Faders FADE bestimmt, wie lange der Dimmer benötigt, um vom minimalen zum maximalen Ausgabewert zu gelangen. Dieser bezieht sich sowohl auf den Übergang ein Programmen als auch auf das Ein- und Ausblenden von neu hinzugefahrenen Programmen und Szenen. Die Überblendzeit (Fade Time) kann über den Fader FADE eingestellt werden.

  • Seite 16: Dimmer-Display

    Dimmer-Display Das Display kann genutzt werden, um den prozentualen oder den absoluten DMX-Wert anzuzeigen. Wechseln zwischen der prozentualen und absoluten Anzeige: Halten Sie die Taste SHIFT gedrückt. Drücken Sie die Taste % OR 0-255, während Sie die Taste SHIFT gedrückt halten, um zwischen der prozentualen und absoluten Anzeige zu wechseln.

  • Seite 17: Implementierung

    Gewicht: 7,5 kg Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden. Zubehör Best.-Nr. 70064490 EUROLITE Fußschalter mit Stereo-Klinke Best.-Nr. 30111556 ROADINGER Mixer-Case Profi MCB-27, schräg, sw, 7HE Best.-Nr. 3022047N XLR Kabel 3pol 3m sw...
  • Seite 18 Dimmer display ............30 For product updates, documentation, software and Blind and Home ............30 support please visit www.eurolite.de. You can find the Add and Kill ............. 30 latest version of this user manual in the product’s MIDI SETTINGS ........... 30 download section.

  • Seite 19: Introduction

    INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,...

  • Seite 20: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS CAUTION! Disposal of old equipment Operating conditions When to be definitively put out of This device has been designed for indoor operation, take the product to a local use only. Keep this device away from rain recycling plant for a disposal which is not and moisture.

  • Seite 21: Operating Elements And Connections

    OPERATING ELEMENTS AND CONNECTIONS 21 • EN...
  • Seite 22 Element Function PRESET A indicators Show the current intensity of the channels 1-24. Channel faders 1-24 For adjusting the DMX values of channels 1-24 for the connected DMX fixtures. Flash buttons 1-24 These 24 buttons are used to bring an individual channel (1-24 ) to full intensity (255).
  • Seite 23 • right position: PIN 2 = Data +, Pin 3 Data - Prior to connecting light effect units, adjust the polarity with the sliding switch. Set the switch to the left position for EUROLITE devices. Line input RCA jack for connecting an audio unit with line output (e.g. CD player, mixer) to control the run of a chase to the rhythm of the music;...

  • Seite 24: Setup

    AUDIO (sensitivity 0.1-1 V). When connecting the audio unit to the jack, the internal microphone is switched off. Foot pedal For convenient control of the functions full on and blackout, a foot pedal (e.g. item 70064490 EUROLITE Foot Controller) can be connected to the 6.3 mm jack REMOTE. Analog stroboscope The controller can activate a stroboscope at the push of the STROBE button.

  • Seite 25: Operating Modes

    OPERATING MODES The Scene Setter offers three operating modes which can be selected via the MODE SELECT button. The LEDs below the button indicate which mode is selected. CHASE/SCENES This mode will give you control of the DMX channels via the upper 24 channel faders. The lower 24 channels faders will give you access to your memorized chase programs.

  • Seite 26: Program Scenes

    Program scenes Enable Program mode. Select the 1-48 SINGLE mode by tapping the MODE SELECT button. This will give you control of all 48 channels as you program. Be sure that MASTER A and B faders are both set to maximum (Master A is at its maximum when positioned all the way up, while Master B is at its maximum when positioned all the way down).

  • Seite 27: Clear A Scene Or Scenes

    Clear a scene or scenes Enable Program mode. Record a scene or scenes. If you are not satisfied with the scene or scenes, you may tap the REC CLEAR button while pressing and holding the RECORD button. All LEDs will flash, indicating the scenes have been cleared. Delete a step or steps Enable Program mode.

  • Seite 28: Modify A Step Or Steps

    Modify a step or steps Enter Edit mode. Tap the STEP button to scroll to the step you wish to modify. Press and hold the UP button if you want to raise the intensity. If you want to lower the intensity, press and hold down the DOWN button.

  • Seite 29: Deleting A Memorized Standard Speed

    Deleting a memorized standard speed Be sure the Sound control mode is disengaged. The Audio LED is off. Select your program as described above. Move the Speed fader to the SHOW MODE position. Then tap the FLASH button (25-48) while pressing and holding down the REC SPEED button.

  • Seite 30: Mix Mode

    Mix mode All chase programs will run synchronously. All programs can be controlled by the Speed Fader or each program’s speed may be controlled individually ( section Running a program with a standard speed). Press the MODE SELECT button and select CHASE/SCENES mode. Press the PARK button to select MIX CHASE mode.

  • Seite 31: Sending Midi File Dump

    Weight: 7.5 kg Specifications are subject to change without notice due to product improvements. Accessories No. 70064490 EUROLITE Foot controller with stereo jack No. 30111556 ROADINGER Mixer Case Pro MCB-27, sloping, bk, 7U No. 3022047N XLR cable 3pin 3m bk...
  • Seite 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00108796 Version 2.0 Publ. 03/07/2017...
