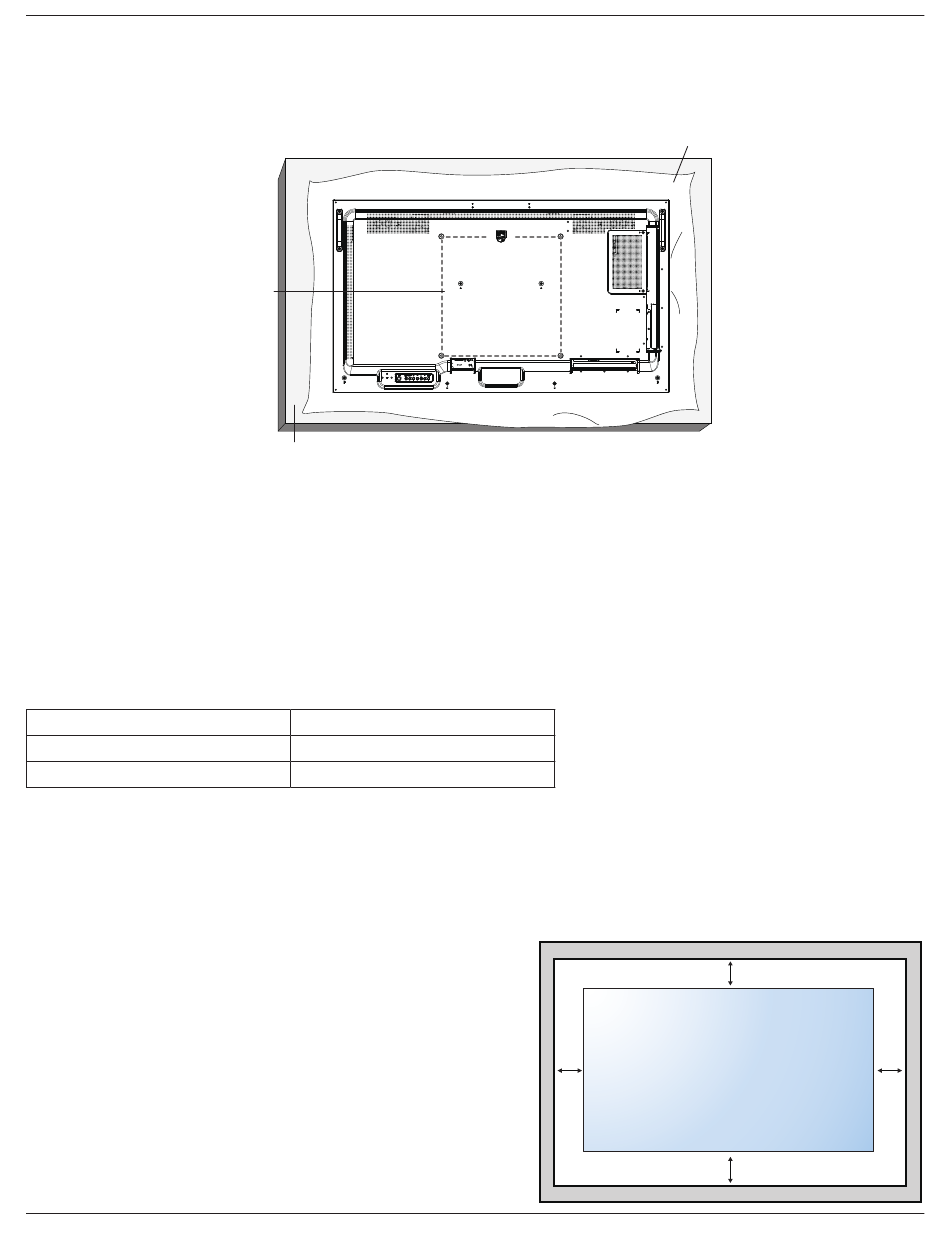

An einer Wand montieren
Zur Montage dieses Anzeigegerätes an einer Wand wird ein herkömmliches Wandmontageset (handelsüblich) benötigt. Wir
empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika
übereinstimmt.
VESA-Gitter
1. Breiten Sie die um das Anzeigegerät gewickelte Folie zum Schutz auf einem flachen Untergrund aus. Legen Sie das
Anzeigegerät mit der Bildschirmseite nach unten auf die Folie, damit der Bildschirm nicht verkratzt.
2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung etc.).
3. Befolgen Sie die mit dem Basismontageset gelieferten Anweisungen. Fehler bei der Befolgung des Montageverfahrens können
das Gerät beschädigen oder Verletzungen des Benutzers oder Installateurs zur Folge haben. Die Produktgarantie deckt keine
Schäden ab, die durch unsachgemäße Installation verursacht wurden.
4. Verwenden Sie für das Wandmontageset M6-Montageschrauben (43BDL3117P mit einer Länge von 14 mm mehr als die Dicke
der Wandhalterung, 50BDL3117P/55BDL3117P mit einer Länge von 12,2 mm mehr als die Dicke der Wandhalterung) und
ziehen Sie sie zuverlässig an.
2.4.1. VESA-Gitter
43BDL3117P
50BDL3117P
55BDL3117P
Vorsicht:
So verhindern Sie, dass das Anzeigegerät herunterfällt:
•
Bei der Wand- oder Deckenmontage empfehlen wir, das Anzeigegerät mit handelsüblichen Metallhalterungen zu installieren.
Detaillierte Anweisungen zur Installation finden Sie in der mit der Halterung gelieferten Anleitung.
•
Verhindern Sie, dass das Display bei einem Erdbeben oder einer anderen Naturkatastrophe herunterfällt, indem Sie den
Hersteller der Halterung bezüglich der Montageposition betragen.
Erforderlicher Freiraum zur Belüftung
Lassen Sie zur Belüftung 100 mm Freiraum darüber, dahinter, rechts und
links.
Tisch
200 (H) x 200 (V) mm
400 (H) x 400 (V) mm
400 (H) x 400 (V) mm
Schutzabdeckung
100 mm
13
43BDL3117P/50BDL3117P/55BDL3117P
100 mm
100 mm
100 mm
