DEUTSCH

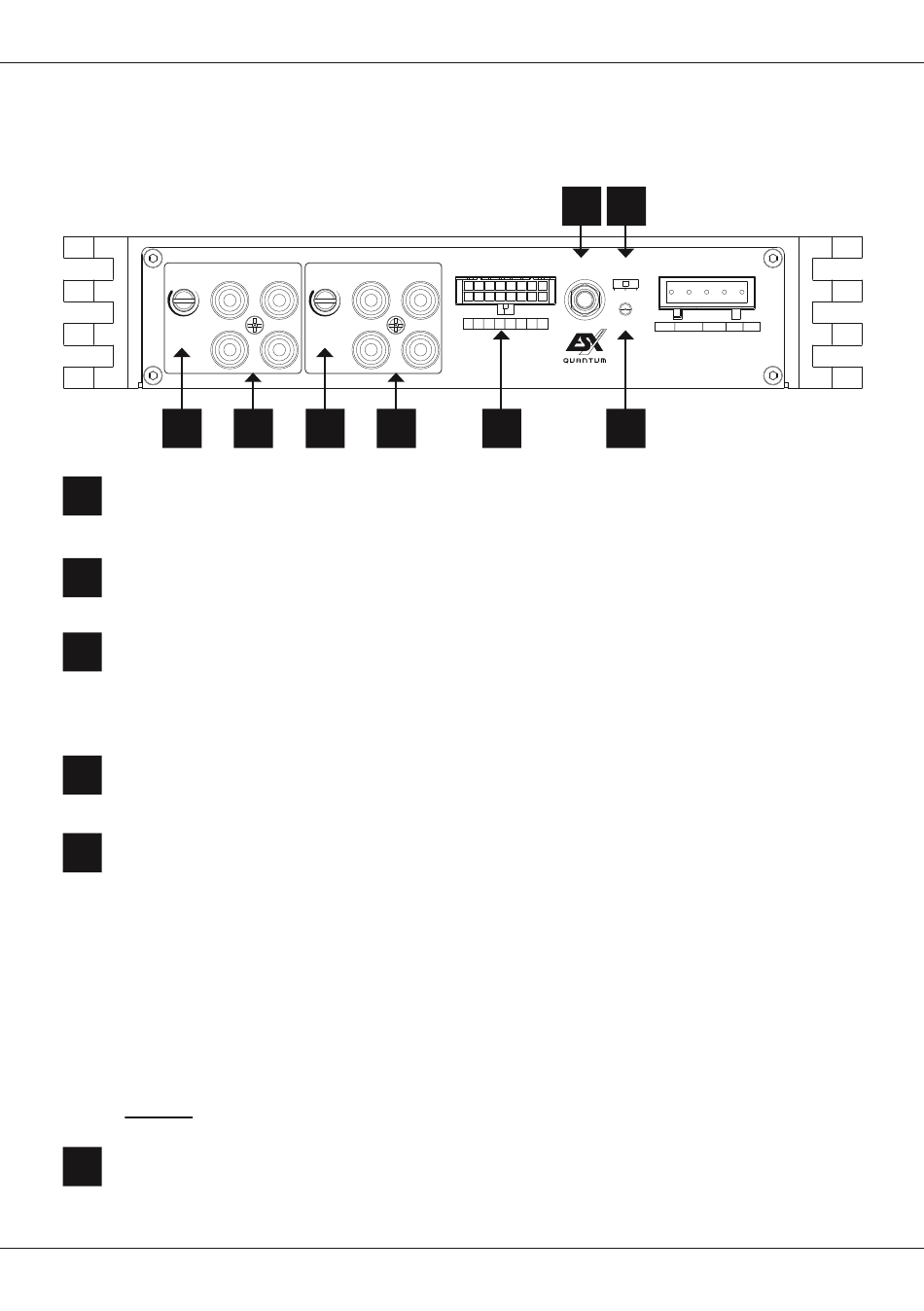

FUNKTIONSBESCHREIBUNG
CHANNEL 5- 8
MAX
MIN
IN 8
LEVEL
INPUT
IN 7
7
LEVEL INPUT
7
REMOTE
Diese Regler bestimmen für die jeweilige Kanalsektion (CH1-4 und CH5-8) die Eingangsempfindlich-
RESET
keit (Anpassung an das Ausgangssignal des Steuergeräts).
IN (CINCH-EINGÄNGE)
8
EXTENSION
Verbinden Sie die Cinch-Eingänge IN mit den Vorverstärkerausgängen des Steuergeräts entspre-
chend, indem Sie geeignete Audiosignalkabel verwenden.
HIGH LEVEL INPUT (15 ~ 45 V)
9
Falls Ihr Steuergerät keine Cinch-Vorverstärker-Ausgänge besitzt, können Sie die Hochpegeleingän-
ge (HIGH LEVEL INPUT) als Signaleingang verwenden. Schliessen Sie dazu die Lautsprecherkabel
des Steuergeräts über den beiliegenden Kabelbaumstecker an.
Zum Ändern der Eingangsempfindlichkeit auf
BT ANT
10
Dieser Anschluss ist für die Bluetooth
richten diese nach oben aus.
11
AUTO TURN-ON
Falls Ihr Steuergerät über keine Einschaltleitung (REM) verfügt, können Sie die automatische Ein-
schaltfunktion des Geräts verwenden. Diese funktioniert auf zwei Arten, die am Schalter AUTO TURN-
ON eingestellt werden können:
VOX: Wählen Sie diese Methode, wenn Sie die Cinch-Eingänge IN verwenden. Das Gerät erkennt
dann beim Einschalten des Steuergeräts über die angeschlossenen Cinchkabel einen Spannungsan-
stieg im eintreffenden Audiosignal und schaltet sich dann ein.
DC: Diese Methode funktioniert nur, wenn Sie die Hochpegeleingänge (HIGH LEVEL INPUT) des
Geräts verwenden. Das Gerät erkennt dann beim Einschalten des Steuergeräts durch einen soge-
nannten "DC Offset" einen Spannungsanstieg auf 6 Volt und schaltet sich dann ein.
OFF: Wählen Sie die Position OFF, wenn Sie am REM IN-Anschluss ein Einschaltsignal angeschlos-
sen haben.
Hinweis: Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich das Gerät von selbst ab.
12
POWER
Leuchtet diese LED grün, ist das Gerät betriebsbereit.
10
CHANNEL 1- 4
IN 6
MAX
MIN
IN 4
IN 2
LEVEL
INPUT
IN 5
IN 3
IN 1
8
7
8
USB
OPTICAL IN
COAXIAL IN
Antenne vorgesehen. Schrauben Sie die Antenne fest ein und
®
10
11
HIGH LEVEL INPUT
BT ANT
AUTO
TURN-ON
IN–
VOX DC OFF
IN+
POWER
8 7 6 5 4 3
2 1
QL810 SP
9
12
OUT J
OUT H
OUT F
OUT I
OUT G
OUT E
2 ~ 15 V beachten Sie bitte den Hinweis auf Seite 12.
POWER INPUT
MODE
REM OUT
REM IN
GND
+12V
OUT D
OUT B
OUT C
OUT A
