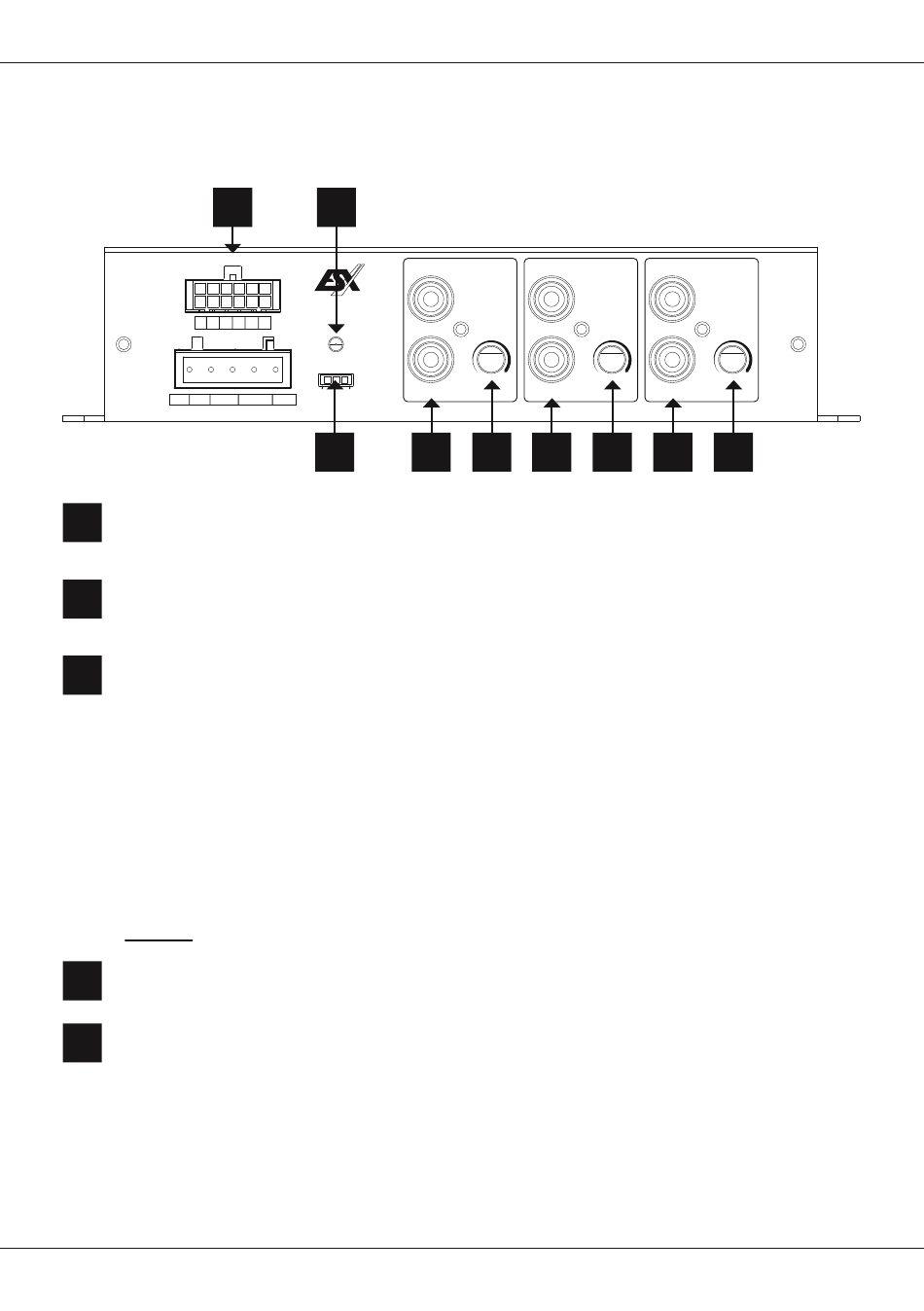

FUNKTIONSBESCHREIBUNG
11
HIGH LEVEL INPUT
IN+
IN–
1
2 3 4 5 6
POWER INPUT
+12V GND REM IN REM OUT MODE
7
LEVEL INPUT
Diese Regler bestimmen für jedes Kanalpaar die Eingangsempfindlichkeit (Anpassung an das Aus-
OUT A
gangssignal des Steuergeräts).
8
IN (CINCH-EINGÄNGE)
Verbinden Sie die Cinch-Eingänge IN mit den Vorverstärkerausgängen des Steuergeräts entspre-
OUT B
chend, indem Sie geeignete Audiosignalkabel verwenden.
AUTO TURN-ON
9
Falls Ihr Steuergerät über keine Einschaltleitung (REM) verfügt, können Sie die automatische Ein-
schaltfunktion des Geräts verwenden. Diese funktioniert auf zwei Arten, die am Schalter AUTO TURN-
ON eingestellt werden können:
VOX: Wählen Sie diese Methode, wenn Sie die Cinch-Eingänge IN verwenden. Das Gerät erkennt
dann beim Einschalten des Steuergeräts über die angeschlossenen Cinchkabel einen Spannungsan-
stieg im eintreffenden Audiosignal und schaltet sich dann ein.
DC: Diese Methode funktioniert nur, wenn Sie die Hochpegeleingänge (HIGH LEVEL INPUT) des
Geräts verwenden. Das Gerät erkennt dann beim Einschalten des Steuergeräts durch einen soge-
nannten "DC Offset" einen Spannungsanstieg auf 6 Volt und schaltet sich dann ein.
OFF: Wählen Sie die Position OFF, wenn Sie am REM IN-Anschluss ein Einschaltsignal angeschlos-
sen haben.
Hinweis: Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich das Gerät von selbst ab.
10
POWER
Leuchtet diese LED grün, ist das Gerät betriebsbereit.
HIGH LEVEL INPUT (15 ~ 45 V)
11
Falls Ihr Steuergerät keine Cinch-Vorverstärker-Ausgänge besitzt, können Sie die Hochpegeleingän-
ge (HIGH LEVEL INPUT) als Signaleingang verwenden. Schliessen Sie dazu die Lautsprecherkabel
des Steuergeräts über den beiliegenden Kabelbaumstecker an.
Zum Ändern der Eingangsempfindlichkeit auf
8
10
IN 1
DIRECTION
D66SP
POWER
AUTO TURN-ON
IN 2
OFF DC VOX
9
8
OUT C
OUT E
OUT D
OUT F
CHANNEL
IN 3
CHANNEL
1/2
3/4
LEVEL
LEVEL
INPUT
INPUT
MIN
MAX
MIN
MAX
IN 4
7
8
7
BT
ANT
RESET
USB
2 ~ 15 V beachten Sie bitte den Hinweis auf Seite 10.
