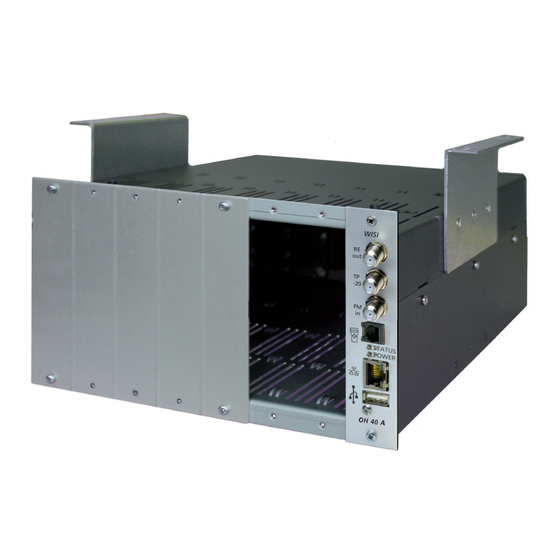

OH 40 A
WISI COMPACT HEADEND Grundeinheit
WISI COMPACT HEADEND Basic unit
Grundeinheit für analoge und digitale
Kanalaufbereitung
Steckplätze für bis zu 7 Module
19"-Rackmontage
Wandmontage
integrierter FM-Verstärker
einfache Programmierung mit Handset OH 41
Software-Update über USB-Anschluss
(USB-Stick)
Verbindung über Ethernet LAN
HTTP (Webbrowser-Zugriff)
Alarme und Warnungen über E-Mail
Hinweis: Vor dem Einbau der Module muß OH 40 A netzspannungsfrei sein!
Note: Disconnect OH 40 A mains power before installing modules!
Operating instructions
Headend basic unit for analogue and digital
TV signals
Slots for up to 7 modules
19" Rack mounting
Wall mounting
Integrated FM amplifier
Easy programming with OH 41 handset
Update via USB memory stick
Connection via Ethernet LAN
HTTP (web browser access)
Alarms and warnings via e-mail
Betriebsanleitung
413 764 d
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wisi COMPACT HEADEND
Inhaltszusammenfassung für Wisi COMPACT HEADEND

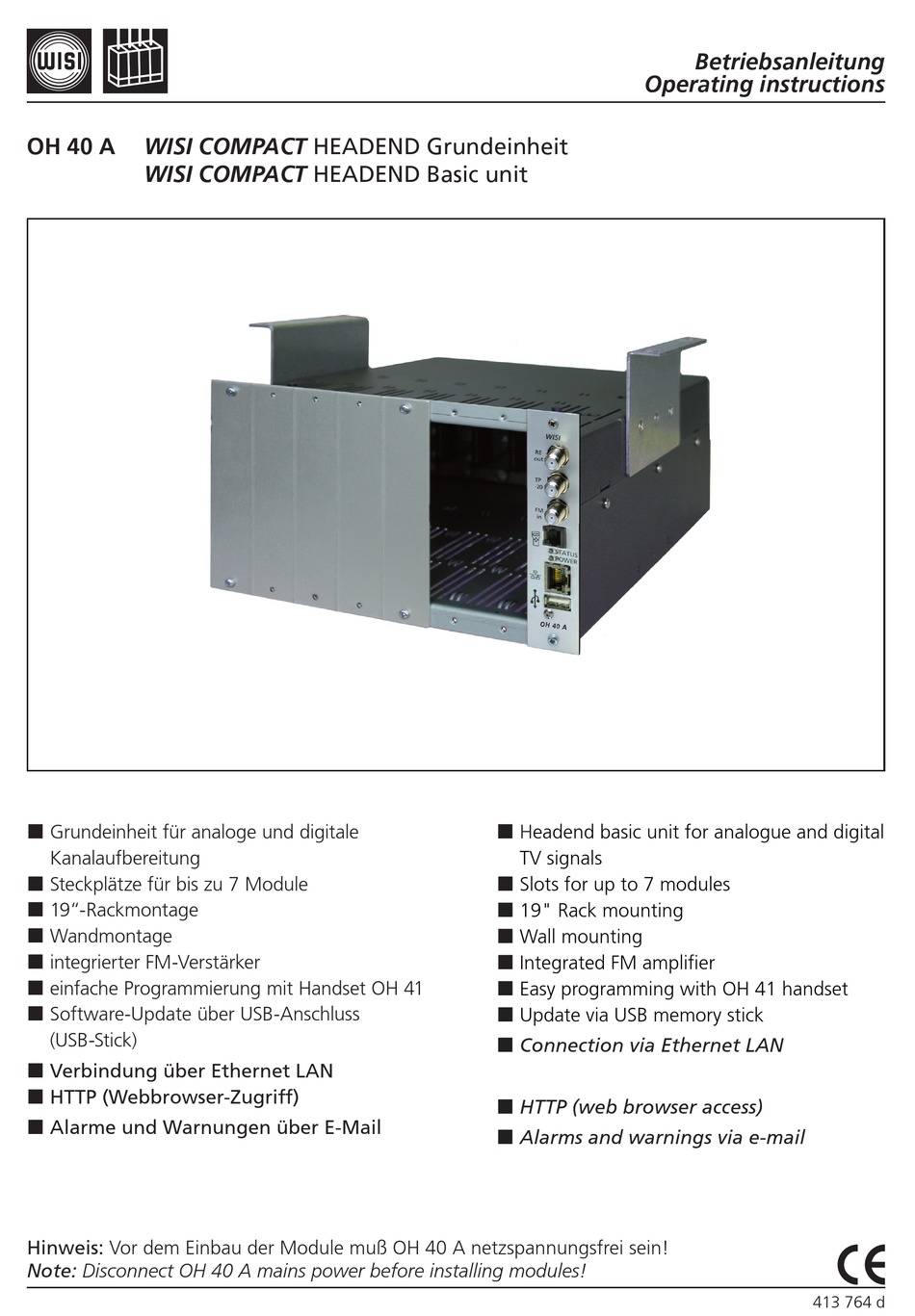

- Seite 1 Betriebsanleitung Operating instructions OH 40 A WISI COMPACT HEADEND Grundeinheit WISI COMPACT HEADEND Basic unit Grundeinheit für analoge und digitale Headend basic unit for analogue and digital Kanalaufbereitung TV signals Steckplätze für bis zu 7 Module Slots for up to 7 modules ...
- Seite 2 Gefahren- und Aufstellhinweise - Zur besonderen Beachtung Achtung Die angegebene 230 VAC-Betriebsspannung muß mit der Netz- spannung übereinstimmen. Erdung Bitte vor Inbetriebnahme erden! Vor dem ersten Einschalten Erdung herstellen, sonst können Schä- den am Produkt entstehen. Anschlußkabel Stolperfrei mit einer Schlaufe verlegen, damit bei Kondenswasser Schwitzwasserbildung kein Wasser ins Gerät läuft sondern auf den Boden abtropft.
-
Seite 3: Beschreibung Der Anschlüsse
Anschlüsse Beschreibung der Anschlüsse RF out HF-Ausgang; Summensignal aus den Modulen zur Einspeisung in die Verteilanlage. TP -20 Messbuchse -20 dB FM in Eingang FM-Verstärker, 25 dB Anschluß für Handset OH 41 (Zubehör) zum Einstellen aller Parameter. LED "Status" - Globale Alarmstatusanzeige: zeigt den Alarmstatus aller OH-Module Blinkt bei Kommunikation mit den Modulen in der Statusfarbe. - Seite 4 Wandmontage/Bohrlochabstände Zur Montage der Grundeinheit OH 40 A an einer Wand müssen die mitgelieferten Winkelschienen seitlich am Gehäuse angebracht werden (siehe Zeichnung). Hierfür ausschliesslich die beiliegenden Schrauben (M4x6) verwenden. Um das Gerät bei der Montage vor Staub zu schützen, bitte die Kartonage als Abdeckung auf der Front des Gehäuses belassen.
-
Seite 5: Handset Oh 41 (Zubehör)
Handset OH 41 (Zubehör) Stand by Betriebsspannung am Grundgerät angeschlossen und W I S I V 1 . 0 0 "Initialisierung der Module" abgeschlossen (siehe nächste Seite). V 1 . 0 0 H E A D E N D Handset an Buchse des Grundgerätes einstecken. -
Seite 6: Das System-Menü Des Grundgerätes
UID License Code UID for Remote License: 8C061251 (Beispiel) bei Neukauf ist Web-UI gesperrt. Diese UID License Code wird über WISI gegen eine Lizenzgebühr in einen Freischaltcode gewandelt. Dieser Freischaltcode wird über Web-UI oder USB-Stick eingetragen. LIC Load OH40A Insert USB-Stick >... - Seite 7 Updatefunktion des Grundgeräts und der Module Systemwiederherstellung Beim Einschalten des Gerätes die Tasten ◄ ► gleichzeitig drücken, Bootloader Programm wird aktiv. Dann unter "Backup SW" die Taste ► drücken und "yes" Auswählen, um die Notfall-Applikation zu starten. Updatefunktionen im OH 40 A-Menü "System Settings" Für ein Software-Update müssen folgende Schritte durchgeführt werden: 1.
- Seite 8 Updatefunktion des Grundgeräts und der Module Hinweis Die neueste Firmware finden Sie unter: http://wisi.de/de/unternehmen/produkte/compact-headend/ - Während des Updatevorgangs darf das Gerät nicht vom Stromnetz getrennt werden. - Der verwendete USB-Stick muss FAT32 formatiert sein und darf während des Updatevorgangs nicht entfernt werden.
-
Seite 9: Aktive Oder Passive Verteilung
Verteilung UKW-Antenne Verteilnetz Kanalaufbereitung für analoge und digitale Satellitenprogramme Das WISI COMPACT HEADEND bietet die Möglichkeit, analoge und digitale Programme, für Verteilnetze aufzubereiten. Einpegeln der Anlage Grundsätzlich muß der Ausgangspegel auf den zulässigen Systemausgangspegel eingestellt werden. Für jedes Modul kann der Ausgangspegel im Parameter-Menü "Out-Att" eingestellt werden. -
Seite 10: Freischaltung Der Web-Benutzeroberfläche
OH-Setup Windows Tool Das WISI Software-Tool ‘WISI OH-Setup’ (Dateiname ‘OHSetup.exe’) kann auf einem PC mit den Betriebssystemen Windows XP oder Windows 7 eingesetzt werden. Zwischen PC und dem OH40A- Modul wird eine Ethernet-Verbindung benötigt. Das Programm starten. In die Eingabefelder die korrekte Ethernet-MAC-Addresse, des OH 40 A-Modules (siehe Aufkleber auf dem OH 40 A-Modul: 00-03-98-...) und die gewünschten... -
Seite 11: Web-Benutzeroberfläche
Die aktuelle IP-Addresse des OH40A-Modules muss bekannt sein, Einstellung auch über Handset möglich. Schreibrechte: Unter Benutzername "user" einloggen. (Vollzugriff) Passwort (laut Werkeinstellung "wisi") eingeben. Leserechte: Unter Benutzername "read" einloggen. (Nur Lesezugriff) Kein Passwort "" eingeben. Die Registerkarte "Network settings" unter dem Menüpunkt "OH40A"... - Seite 12 Web-Benutzeroberfläche In der Registerkarte "E-Mail setup" können Einstellungen zum Versenden von E-Mails vorgenommen werden. Es können bis zu 3 Personen mit unterschiedlicher E-Mail-Adresse bei Meldungen von Modulen bzw. des OH40A-Grundgeräts benachrichtigt werden (Warnung, Alarm, Info). Das OH40A kann eine Authentifizierung am E-Mail-Server vornehmen (Benutzername, Passwort). Achtung: Es erfolgt keine Verschlüsselung der Daten.
- Seite 13 Web-Benutzeroberfläche In der Registerkarte "update" können die Module mit neuer Software programmiert werden. Dabei ist darauf zu achten, dass die Software zum Modul passt und die Hardware-Version übereinstimmt. Falls mehrere Module gleichen Typs vorhanden sind, können diese alle gleichzeitig ausgewählt werden. Danach die Software auf dem PC auswählen und auf "programModule"...
- Seite 14 Safety and installation notes – please observe Caution The mains voltage must match the rated input voltage of the unit (230 VAC). CAUTION GROUNDING!! Chassis must be grounded and disconnected from line power before any RF connections are made. Improper grounding may result in irreversible damage of the equipment.
-
Seite 15: Description Of Connectors
Connectors Description of connectors RF out RF output; sum signal from the modules for injection into the distribution system TP -20 Test output -20 dB FM in Input FM amplifier, 25 dB Handset OH 41 (Accessory) for setting all parameters LED "Status"... - Seite 16 Wall Mounting/ Hole Distances For wall mounting of the OH40A chassis please use the supplied angle brackets, and fix it at both sides (see drawing). Use only the supplied screws (M4x6). Wall Mounting versions If the cables are fed from above the basic If the cables are fed from below the unit choose this wall mounting version.
- Seite 17 Handset OH 41 (Accessory) Standby Mains connected to basic unit and the mode W I S I V 1 . 0 0 „Initializing the modules“has finished (see next page). H E A D E N D V 1 . 0 0 Plug the handset into the socket on the basic unit.
- Seite 18 The system menu of the basic unit The menu item "System settings“ offers the parameter setup of the basic unit. By selecting "System settings“ the user accesses the following OH 40 A system parameters: Update OH40A Insert USB memory stick > Select OH40A-File (Image) MultiUpdate Mod Insert USB memory stick >...
- Seite 19 Update function basic unit and modules System recovery Press the buttons ◄ ► simultaneously when power supply is applied. Then press ► button and choose Backup SW "yes", to start emergency application. Update functions in the OH 40 A menu "system settings" The following steps are required for an software update: 1.
- Seite 20 Update function Basic unit and modules Note: You will find the latest firmware here: http://wisi.de/en/business/products/compact-headend/ - Don't interrupt the power supply of the device during the update - The used USB memory stick needs to be FAT32 formatted and must not be removed during the update is running.
- Seite 21 Distribution network Channel processing for analogue and digital satellite programmes The WISI COMPACT HEADEND permits the processing of analogue and digital TV programmes in networks. Adjusting the system levels The output level must always be set to the permissible system output level.
- Seite 22 OH-Setup Windows Tool The WISI tool named "WISI OH-Setup" (filename ‘OHSetup.exe’) has to be copied on a PC with opera- ting system Windows XP / 7. An ethernet connection between this PC and the OH40A unit is required. Start the program. Complete the four fields with the correct Ethernet MAC Address of the OH40A unit (see label at OH rack: 00-03-98-...) and the wanted IP parameters (IP-Address, Network mask, Gateway).
-
Seite 23: Web Interface
In order to set up the chassis via web interface, the current IP address of the OH40A module has to be known. Setting the address is possible with the handset Write access: Log in under user name "user". Enter password ("wisi" is used as factory setting). - Seite 24 Web Interface The tab "E-Mail setup" allows up to 3 addresses to which fault reports concerning the modules or the OH 40 A base unit are sent (warning, alarm, and info). The OH40A can request server-side authenticati- on (user name, password). Please note: Transmitted data is not encrypted. - 24 -...
- Seite 25 Web Interface The tab "update" gives the abillity to update the modules software. The software has to suit the type of module and the hardware version has to match. Modules of the same type ca be programmed simulta- neously. Select all modules of the same type, select the software on the computer and choose "program Module".
-
Seite 26: Technische Daten / Specifications
Technische Daten / Specifications Booster / Booster amplifier Frequenzbereich / Frequency range TV 47–862 MHz Frequenzbereich / Frequency range FM 87,5–108 MHz 75 Ω Ausgangsimpedanz / Output impedance Rückflußdämpfung am Ausgang / Output return loss > 14 dB Aufgangspegel / Output level 110 dBµV Ausgangsdämpfungssteller / Output attenuator 0-15 dB / 1 dB steps... - Seite 27 Allgemeine Daten / General specifications Abmessungen / Dimensions 236 x 132 x 351 mm Anschlüsse / Connectors FM-input 1 x F-connector RF-output 1 x F-connector Test-output 1 x F-connector Handset control RJ 11 Software update USB-A Remote connection RJ 45 Betriebstemperaturbereich / Operating temperature range - 20 °C to + 50 °C Solltemperaturbereich / Nominal temperature range...
- Seite 28 WISI Communications GmbH & Co. KG Empfangs- und Verteiltechnik Wilhelm-Sihn-Straße 5-7 75223 Niefern-Oeschelbronn, Germany Tel.: +49 7233 - 66-292, Fax: 66-320, E-mail: info@wisi.de, wisigroup.com Technische Änderungen und Druckfehler vorbehalten! excellence in digital ... Technical Modifications reserved. WISI cannot be held liable for any printing error.
