7 Heizanlage reinigen und warten – Vorgehensweise
HDG VBZ 200
A
BWURFKOPF
88
HDG M150 - 240 - Version 1 - de
1.
Drücken Sie ca. 3 - 5 Hübe Fett in den Schmiernippel in die
Schmiernippel in der Beschickung (1 + 2), bis sich an den Dichtflä-
chen ein frischer Fettkragen bildet.
2.
Entfernen Sie möglicherweise ausgetretenes Fett.
✓
Die HDG Beschickung VBZ 160 ist geschmiert.
2

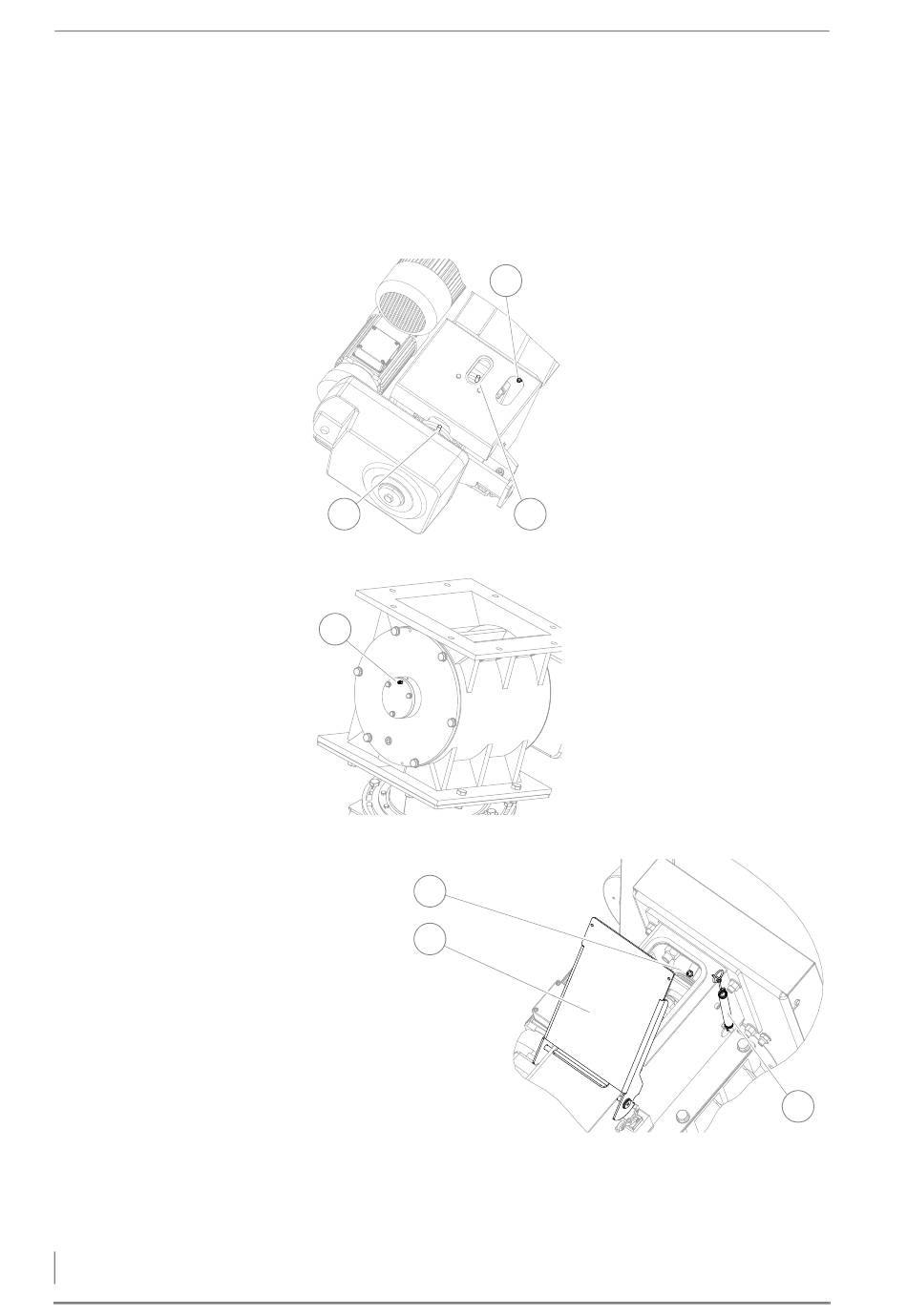

Abbildung 7/9 - Beschickung schmieren (VBZ 200)
1
Abbildung 7/10 - Zellenrad schmieren (VBZ 200)
1
2
Abbildung 7/11 - Abwurfkopf schmieren
1.
Lösen Sie die Feder (3) und öffnen Sie den Revisionsdeckel (2).
2.
Drücken Sie ca. 3 - 5 Hübe Fett in den Schmiernippel am Abwurf-
kopf (1) bis sich an den Dichtflächen ein frischer Fettkragen bildet.
1.
Drücken Sie ca. 3 - 5 Hübe Fett
1
in die Schmiernippel (1 + 2 +
3).
2.
Entfernen Sie möglicherweise
ausgetretenes Fett.
3
3.
Drücken Sie ca. 3 - 5 Hübe Fett
in den Schmiernippel (1).
4.
Entfernen Sie möglicherweise
ausgetretenes Fett.
✓
Die HDG Beschickung VBZ
200 ist geschmiert.
©
HDG Bavaria GmbH 07/2008
3
