4 Planung und Montage – Heizanlage montieren
38
1
9

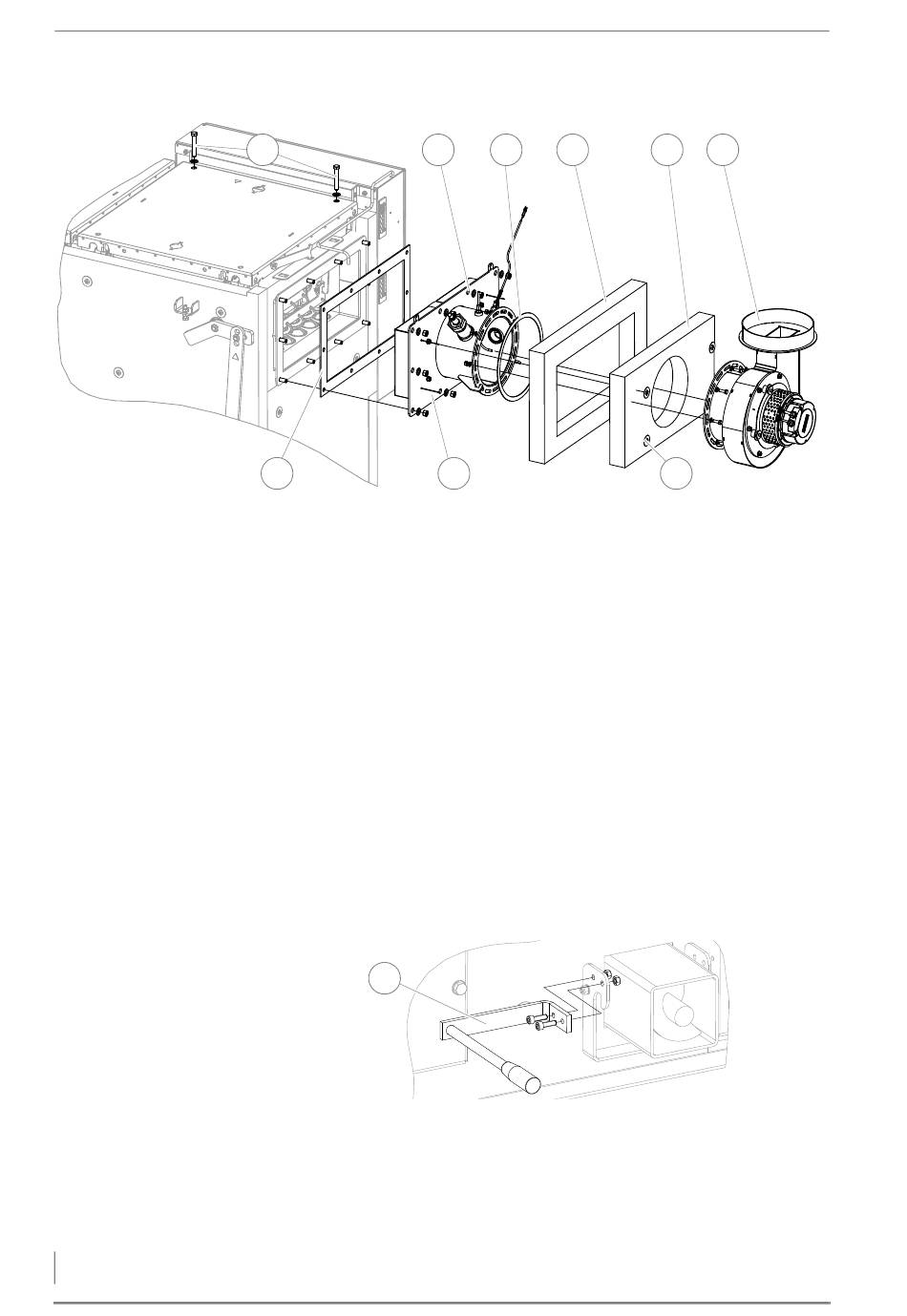

Abbildung 4/12 - Abgasgehäuse und Saugzuggebläse montieren
1. Montieren Sie die beiden Sechskantschrauben M12 (SW19) (1) mit
Scheibe im Reinigungsschachtdeckel.
2. Setzen Sie die Dichtung (9) auf die Gewindebolzen am Heizkessel.
3. Montieren Sie das Abgasgehäuse (2) mit den Muttern M12 (SW19)
und Scheiben auf den Gewindebolzen am Heizkessel.
4. Setzen Sie die große Dämmung (4) auf das Abgasgehäuse (2).
5. Setzen Sie die kleine Dämmung (5) mit den Soyer-Clips (7) auf die
Isoliernägel (8) am Abgasgehäuse (2).
6. Montieren Sie das Saugzuggebläse (6) mit dazwischen liegender
Dichtung (3) mit den Schrauben und Muttern M8 (SW13) und
Scheiben auf dem Abgasgehäuse (2).
✓
Das Abgasgehäuse und Saugzuggebläse sind montiert.
S
PANNGRIFF MONTIEREN
1
Abbildung 4/13 - Spanngriff montieren
1. Montieren Sie den Spanngriff (1) mit den Innensechs-
kantschrauben M8 (SW6) bzw. den Muttern M8 (SW13) am Arretie-
rungsbügel.
✓
Der Spanngriff ist montiert.
2
3
4
8
5
6
7
