6

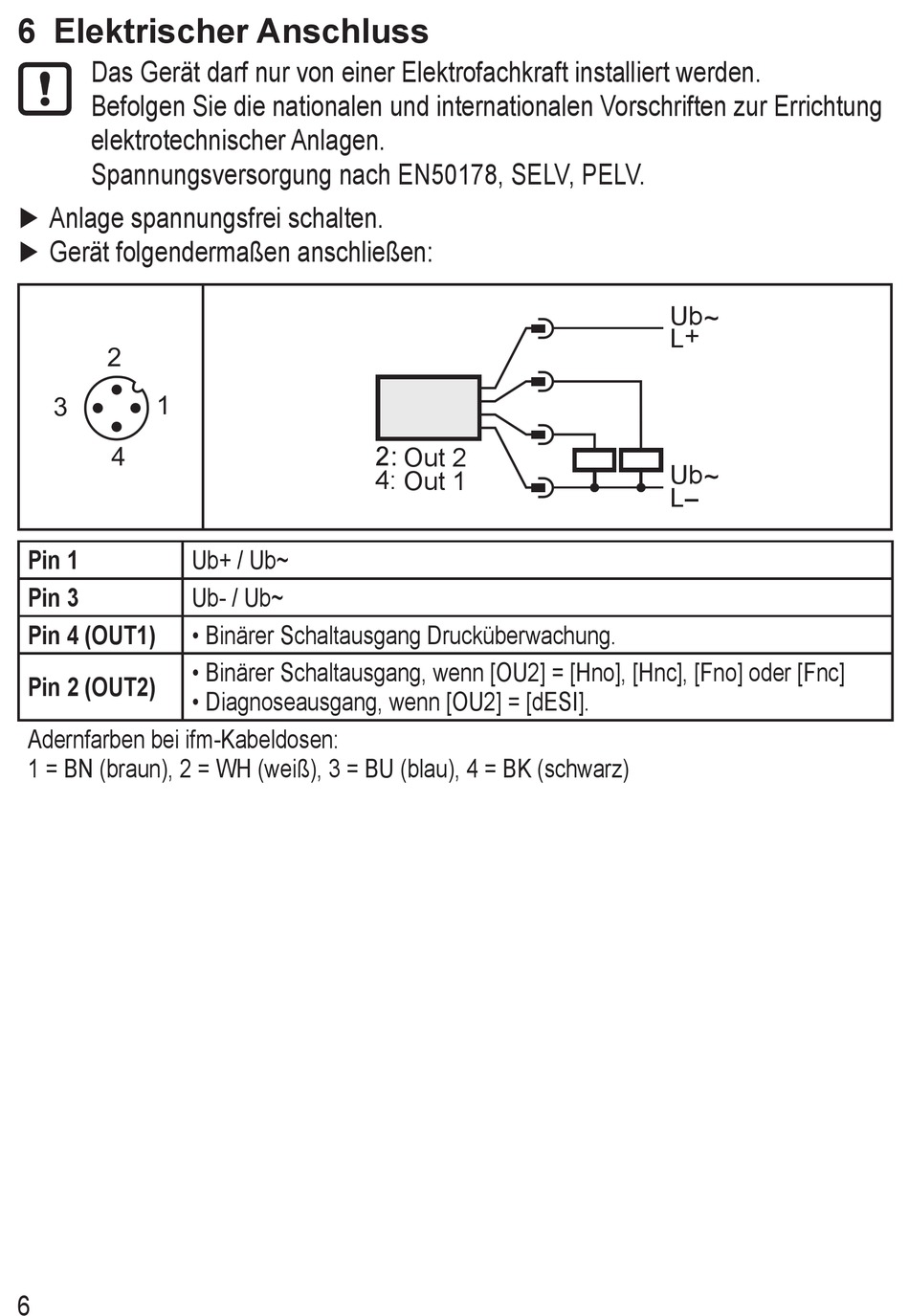

Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden�
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung
elektrotechnischer Anlagen�
Spannungsversorgung nach EN50178, SELV, PELV�
►
Anlage spannungsfrei schalten�
►
Gerät folgendermaßen anschließen:
�
�
�
�
Pin 1
Pin 3
Pin 4 (OUT1)
Pin 2 (OUT2)
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
6
Ub+ / Ub~
Ub- / Ub~
•
Binärer Schaltausgang Drucküberwachung�
•
Binärer Schaltausgang, wenn [OU2] = [Hno], [Hnc], [Fno] oder [Fnc]
•
Diagnoseausgang, wenn [OU2] = [dESI]�
2:
Out 2
4:
Out 1
Ub
L +
Ub
L
