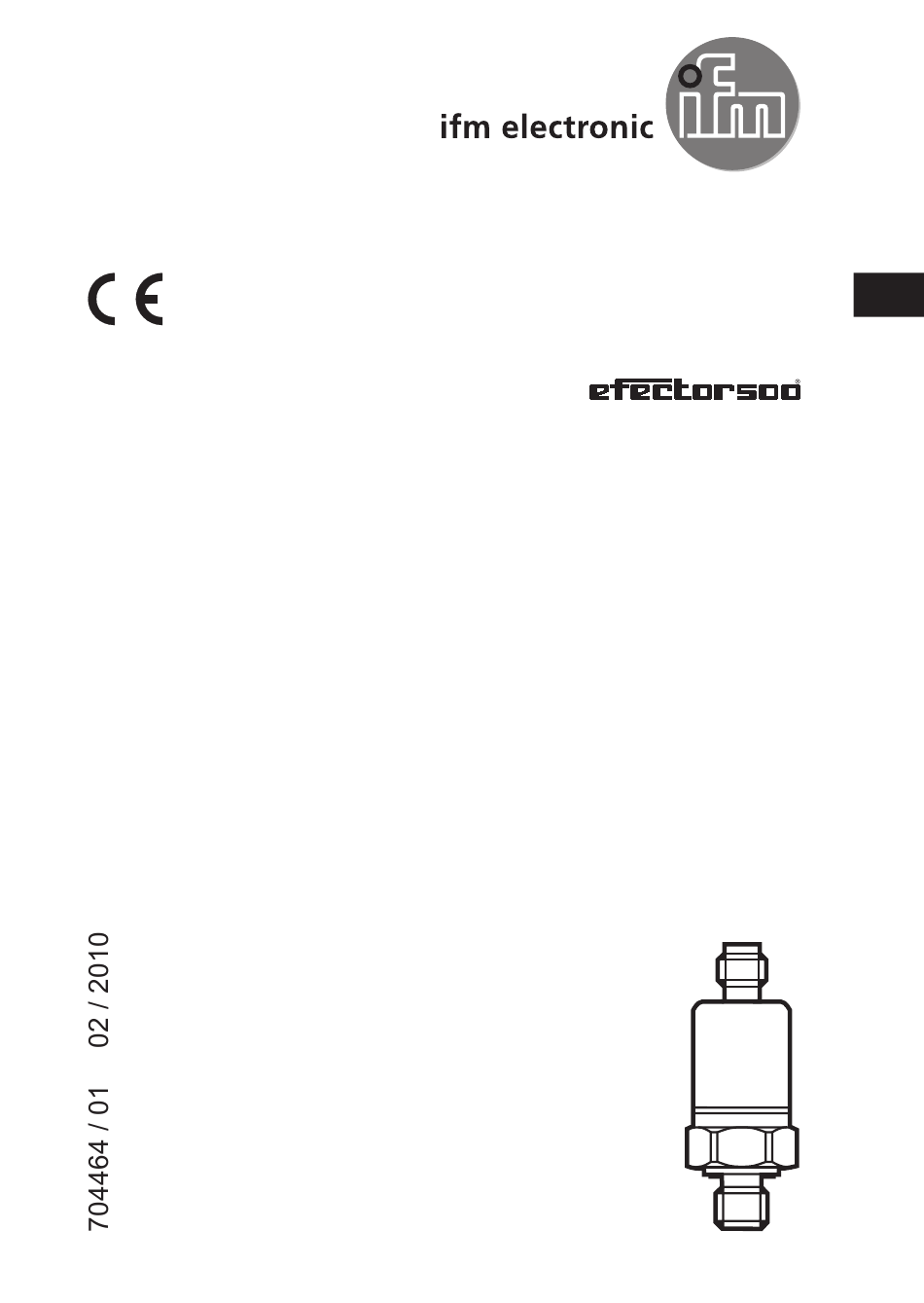

- Seite 1 Montageanleitung Elektronischer Drucksensor für den Mobilbereich PT355x/PT955x...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise ....................2 2 Bestimmungsgemäße Verwendung..............3 2.1 Einsatzbereich ....................3 3 Montage........................3 4 Elektrischer Anschluss..................4 5 Maßzeichnung ......................5 6 Technische Daten ....................6 1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. -
Seite 3: Bestimmungsgemäße Verwendung
2 Bestimmungsgemäße Verwendung Der Drucksensor erfasst den Systemdruck und setzt ihn in ein analoges Aus- gangssignal um. • 4 ... 20 mA (PT355x) / 0 ... 10 V (PT955x) 2.1 Einsatzbereich • Das Gerät ist geeignet für den Einsatz im Mobilbereich •... -
Seite 4: Elektrischer Anschluss
4 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Die nationalen und internationalen Vorschriften zur Errichtung elektrotech- nischer Anlagen sind zu befolgen. Spannungsversorgung nach EN50178, SELV, PELV. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: PT355x (4 ... 20 mA analog) �... -
Seite 5: Maßzeichnung
5 Maßzeichnung �� ��� �� � � � � �� � Maße in mm 1: Dichtung FPM / DIN 3869-14... -
Seite 6: Technische Daten
6 Technische Daten PT355x Betriebsspannung [V] ..................8,5 ... 32 DC Analogausgang....................4 ... 20 mA Bürde [Ω] ............... max. (UB - 8,5) x 50; 775 bei UB = 24 V PT955x Betriebsspannung [V] ..................16 ... 32 DC Stromaufnahme [mA]......................< 6 Analogausgang....................... - Seite 7 Gehäusewerkstoffe ................V4A (1.4404); Trogamid Werkstoffe im Kontakt mit dem Medium ........V4A (1.4404); FPM (Viton) Umgebungstemperatur [°C] ................. -25...90 *** Mediumtemperatur [°C] ..................-25...90 *** Lagertemperatur [°C] ....................-40...100 Schutzart ......................IP 67 / IP69K Schutzklasse ........................III Isolationswiderstand [MΩ] ................> 100 (80 V DC) Schockfestigkeit [g]..............
