Touchscreen
Funktionsbeschreibung
Mit der Inbetriebnahme der Maschine wird die Steuerung automatisch mit Spannung
versorgt (10-30 V DC), es befindet sich keine zusätzliche Ein/Aus-Taste am Gerät.

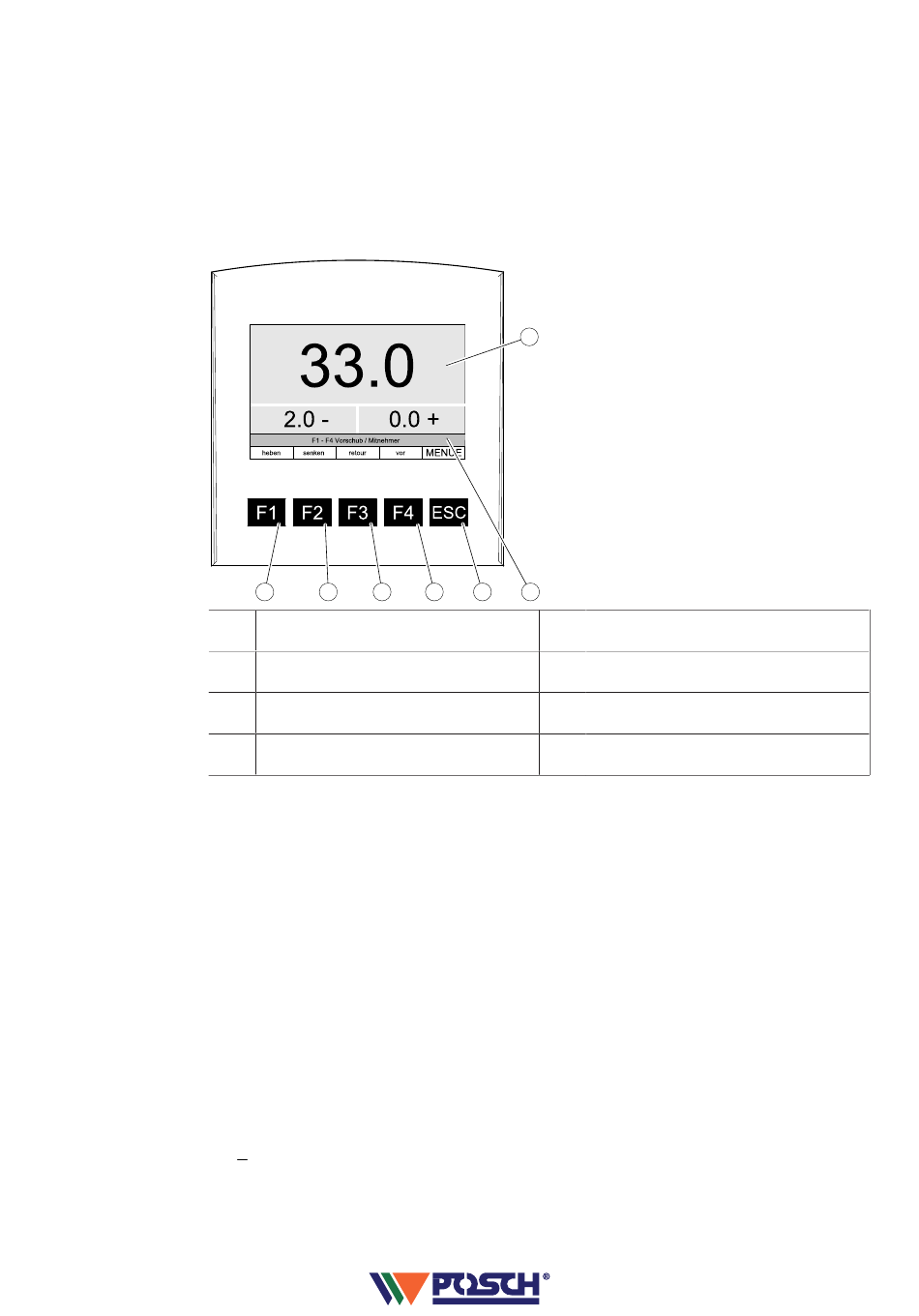

Bedeutung der Tasten und des Displays:
1
2
3
4
Durch Antippen der jeweiligen Zahl in der Grundanzeige kommen Sie schnell und direkt zum
Eingabefeld für die Abschnittlänge bzw. der Toleranz (wieviel kürzer oder länger) des Hol-
zes.
Sehen Sie dazu ..... „Benutzereinstellungen" unter dem Punkt „Abschnittlänge und Tole-
ranz einstellen".
Funktionstasten:
Mit den Funktionstasten F1-F4 kann die Säge und der Mitnehmer manuell bedient werden
(notwendig bei Klemmungen oder zum Ausräumen des Holzes aus dem Sägebereich).
Durch Antippen des grünen bzw. roten Feldes gelangt man in zwei Ebenen:
Grüne Ebene:
F1 – Funktionstaste „Mitnehmer heben" – der Mitnehmer kann stufenlos (tastend) angeho-
ben werden.
F2 – Funktionstaste „Mitnehmer senken" –der Mitnehmer kann stufenlos (tastend) abgesenkt
werden.
sein!
F3 – Funktionstaste „Mitnehmer retour" – der Mitnehmer (Vorschub) kann stufenlos (tastend)
rückwärts gefahren werden.
D1000549-V002
2
3
4
Grundanzeige nach dem Einschalten
Funktionstaste – Mitnehmer/Säge he-
ben
Funktionstaste – Mitnehmer/Säge
senken
Funktionstaste – Mitnehmer/Aussto-
ßer retour
Zum Vorschieben des Holzstammes muss der Mitnehmer immer komplett abgesenkt
1
5
6
7
4
Funktionstaste - Mitnehmer/Ausstoßer
vor
6
Funktionstaste - Menue
7
grüne/rote Ebene
Bedienelemente und Funktionen | 6
29
