5 Planung
5.10
Praxisbeispiel 3: Anbindung der Endgeräte über Bluetooth®,
Nachrüstung
Das Beispiel zeigt ein Herren-WC in einem Büro- oder Verwaltungsgebäude. Die einzelnen Sanitärapparate
sind vor 2022 installiert worden und somit nicht kompatibel mit Geberit Connect. Die Sanitärapparate sollen
mit Geberit Connect nachgerüstet werden, damit sie vernetzt werden können. Damit keine zusätzlichen
Kabel für den GEBUS eingezogen werden müssen, erfolgt die Verbindung zum Geberit Gateway über
Bluetooth®.
Installierte Sanitärapparate (ohne Geberit Connect):
• 4 Geberit WC-Steuerungen mit elektronischer Spülauslösung, Netzbetrieb, Sigma10 Betätigungsplatte
• 4 Geberit Urinalsteuerungen mit elektronischer Spülauslösung, Netzbetrieb, Typ 10 Abdeckplatte
• 2 Geberit Piave Waschtischarmaturen Standmontage, Netzbetrieb, für Unterputzfunktionsbox
Zur Nachrüstung mit Geberit Connect muss bei jedem Sanitärapparat lediglich die Steuerung ersetzt
werden. Dazu stehen entsprechende Ersatzteile zur Verfügung. → Siehe Tabelle „Erforderliche
Komponenten für die Nachrüstung", Seite 57.
Das Geberit Gateway ist in einem Schaltschrank aus Kunststoff im Vorraum des Herren-WCs installiert. Das
Geberit Gateway muss sich im gleichen Raum wie die Endgeräte befinden, damit die Bluetooth®-
Verbindung zum Geberit Gateway gewährleistet ist.
Die Endgeräte sind alle in der gleichen Zone. → Siehe „Zoneneinteilung", Seite 35.

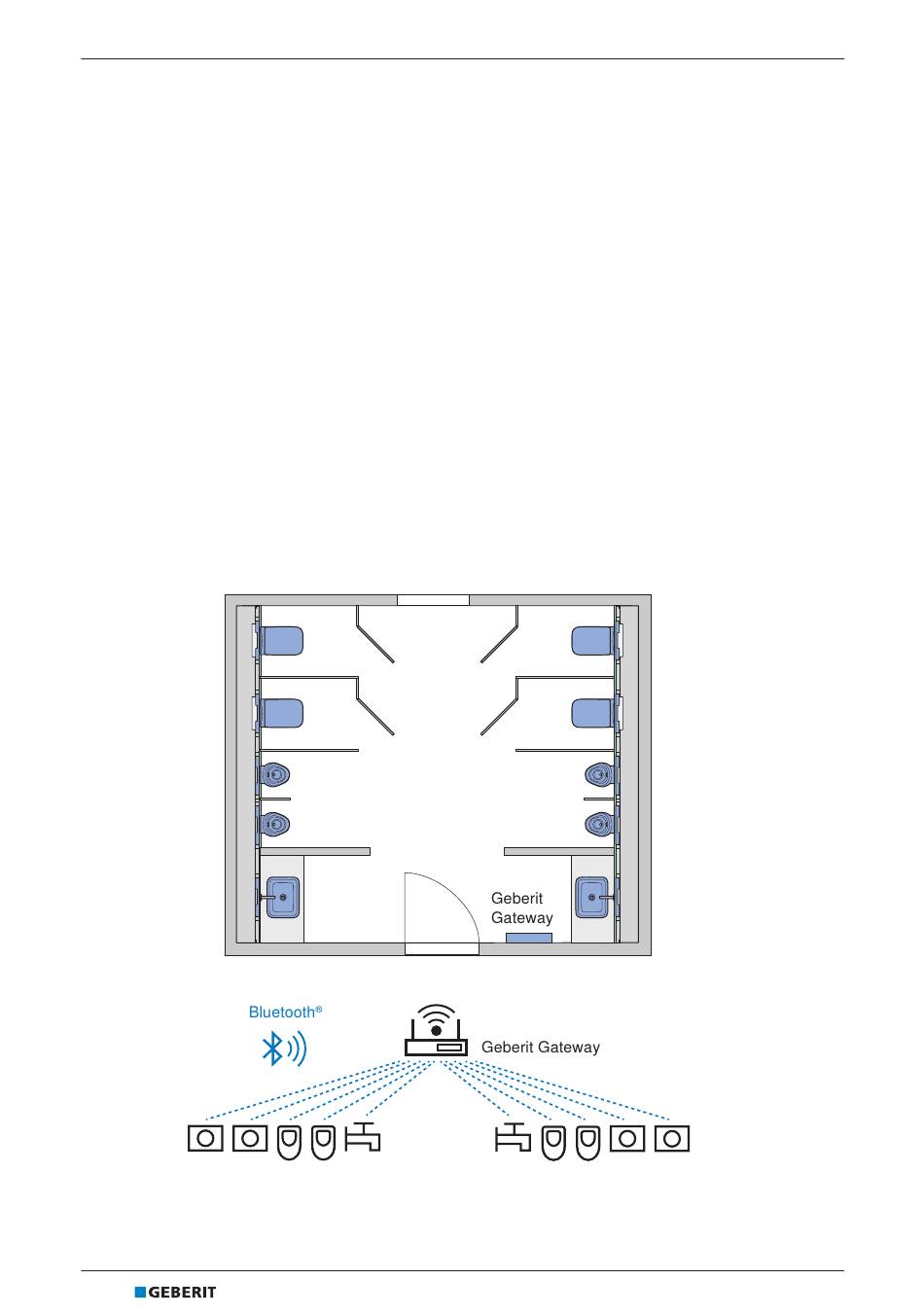

Abbildung 20: Praxisbeispiel 3: Anbindung über Bluetooth®
56
5.10 Praxisbeispiel 3: Anbindung der Endgeräte über Bluetooth®, Nachrüstung
Zone 1
WC Herren
8550334731 © 06-2023
971.815.00.0(00)
