5.2.5

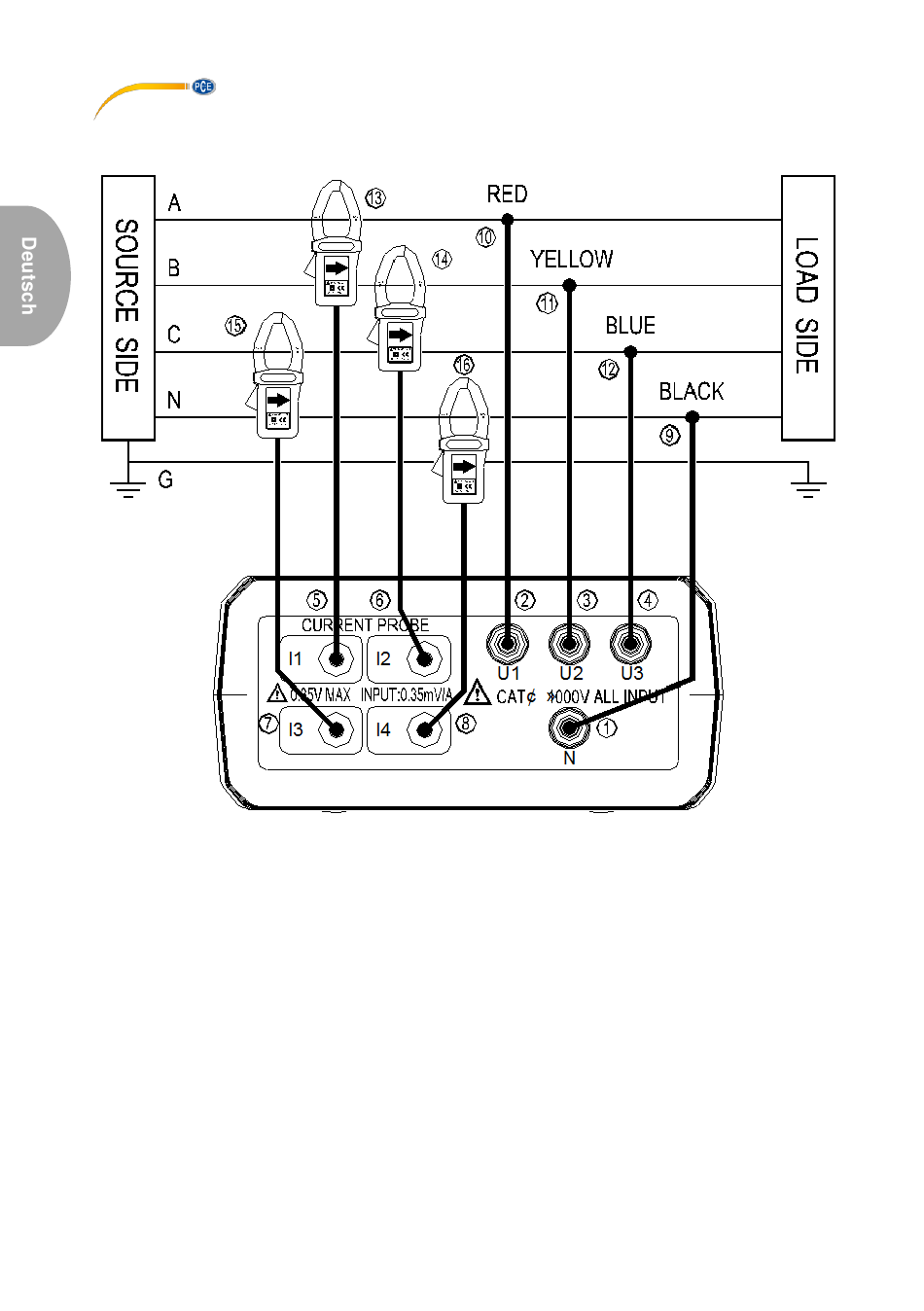

3 Phasen, 4 Leiter (3P4W)
A, B, C: Leiter, N: Neutralleiter, G: Erde
Drücken Sie die „Ein/Aus" Taste, um das Gerät einzuschalten.
1.
Drücken Sie die „WIRING" Taste und benutzen Sie die Navigationstasten, um „3P4W"
2.
auszuwählen.
3.
Verbinden Sie die Messleitungen und Stromzangen mit dem Leistungsmesser.
Verbinden Sie die schwarze Messleitung mit der „N" Buchse.
Verbinden Sie die rote Messleitung mit der „U1" Buchse.
Verbinden Sie die gelbe Messleitung mit der „U2" Buchse.
Verbinden Sie die blaue Messleitung mit der „U3" Buchse.
Verbinden Sie eine Stromzange mit der „I1" Buchse.
Verbinden Sie eine Stromzange mit der „I2" Buchse.
Verbinden Sie eine Stromzange mit der „I3" Buchse.
Verbinden Sie eine Stromzange mit der „I4" Buchse.
4.
Verbinden Sie die Messleitungen und Stromzangen mit den zu untersuchenden
Leitern.
© PCE Instruments
21
