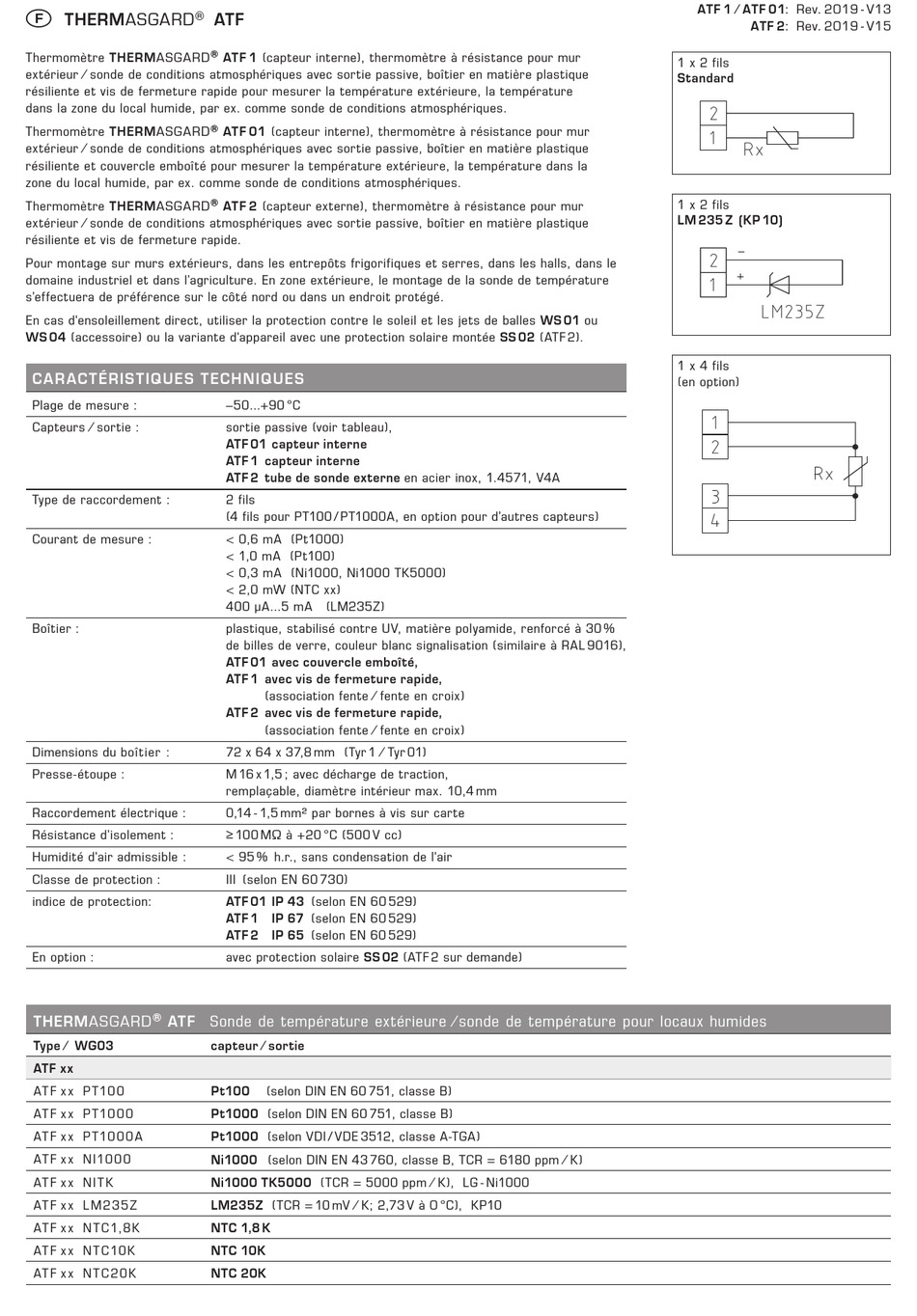

THERMASGARD
Thermomètre THERMASGARD
extérieur ⁄ sonde de conditions atmosphériques avec sortie passive, boîtier en matière plastique
résiliente et vis de fermeture rapide pour mesurer la température extérieure, la température
dans la zone du local humide, par ex. comme sonde de conditions atmosphériques.
Thermomètre THERMASGARD
extérieur ⁄ sonde de conditions atmosphériques avec sortie passive, boîtier en matière plastique
résiliente et couvercle emboîté pour mesurer la température extérieure, la température dans la
zone du local humide, par ex. comme sonde de conditions atmosphériques.
Thermomètre THERMASGARD
extérieur ⁄ sonde de conditions atmosphériques avec sortie passive, boîtier en matière plastique
résiliente et vis de fermeture rapide.
Pour montage sur murs extérieurs, dans les entrepôts frigorifiques et serres, dans les halls, dans le
domaine industriel et dans l'agriculture. En zone extérieure, le montage de la sonde de température
s'effectuera de préférence sur le côté nord ou dans un endroit protégé.
En cas d'ensoleillement direct, utiliser la protection contre le soleil et les jets de balles WS 01 ou
WS 04 (accessoire) ou la variante d'appareil avec une protection solaire montée SS 02 (ATF 2).
CARAC TÉRISTIQUES TECHNIQUES
Plage de mesure :
Capteurs ⁄ sortie :
Type de raccordement :
Courant de mesure :
Boîtier :
Dimensions du boîtier :
Presse­étoupe :
Raccordement électrique :
Résistance d'isolement :
Humidité d'air admissible :
Classe de protection :
indice de protection:
En option :
®
THERMASGARD ATF Sonde de température extérieure ⁄ sonde de température pour locaux humides
Type ⁄ WG03
ATF xx
AT F x x P T10 0
AT F x x P T10 0 0
AT F x x P T10 0 0 A
AT F x x NI10 0 0
AT F x x NI T K
AT F x x L M 2 3 5 Z
AT F x x N T C1,8 K
AT F x x N T C10 K
AT F x x N T C 2 0 K
ATF
® ATF 1 (capteur interne), thermomètre à résistance pour mur
®
ATF 01 (capteur interne), thermomètre à résistance pour mur
® ATF 2 (capteur externe), thermomètre à résistance pour mur
–50...+90 °C
sortie passive (voir tableau),
ATF 01 capteur interne
ATF 1 capteur interne
ATF 2 tube de sonde externe en acier inox, 1.4571, V4A
2 fils
(4 fils pour PT100 / PT1000A, en option pour d'autres capteurs)
< 0,6 mA (Pt1000)
< 1,0 mA (Pt100)
< 0,3 mA (Ni1000, Ni1000 TK5000)
< 2,0 mW (NTC xx)
400 μA...5 mA (LM235Z)
plastique, stabilisé contre UV, matière polyamide, renforcé à 30 %
de billes de verre, couleur blanc signalisation (similaire à RAL 9016),
ATF 01 avec couvercle emboîté,
ATF 1 avec vis de fermeture rapide,
(association fente ⁄ fente en croix)
ATF 2 avec vis de fermeture rapide,
(association fente ⁄ fente en croix)
72 x 64 x 37,8 mm (Tyr 1 ⁄ Tyr 01)
M 16 x 1,5 ; avec décharge de traction,
remplaçable, diamètre intérieur max. 10,4 mm
0,14 ­ 1,5 mm² par bornes à vis sur carte
≥ 100 MΩ à +20 °C (500 V cc)
< 95 % h.r., sans condensation de l'air
III (selon EN 60 730)
ATF 01 IP 43 (selon EN 60 529)
ATF 1 IP 67 (selon EN 60 529)
ATF 2 IP 65 (selon EN 60 529)
avec protection solaire SS 02 (ATF 2 sur demande)
capteur ⁄ sortie
Pt100 (selon DIN EN 60 751, classe B)
Pt1000 (selon DIN EN 60 751, classe B)
Pt1000 (selon VDI / VDE 3512, classe A­TGA)
Ni1000 (selon DIN EN 43 760, classe B, TCR = 6180 ppm ⁄ K)
Ni1000 TK5000 (TCR = 5000 ppm ⁄ K), LG ­ Ni1000
LM235Z (TCR = 10 mV ⁄ K; 2,73 V à O °C), KP10
NTC 1,8 K
NTC 10K
NTC 20K
ATF 1 ⁄ ATF 01: Rev. 2019 - V13
ATF 2: Rev. 2019 - V15
1 x 2 fils
Standard
1 x 2 fils
LM 235 Z (KP 10)
1 x 4 fils
(en option)
